Esempio: Passaggio tra più visualizzazioni

Prodotto: CODESYS Visualization

L'esempio mostra come passare da una visualizzazione a cui è stato fatto riferimento in un frame.

Descrizione

Cinque opzioni di implementazione sono presentate nelVisualizationSwitchingprogetto esemplificativo.

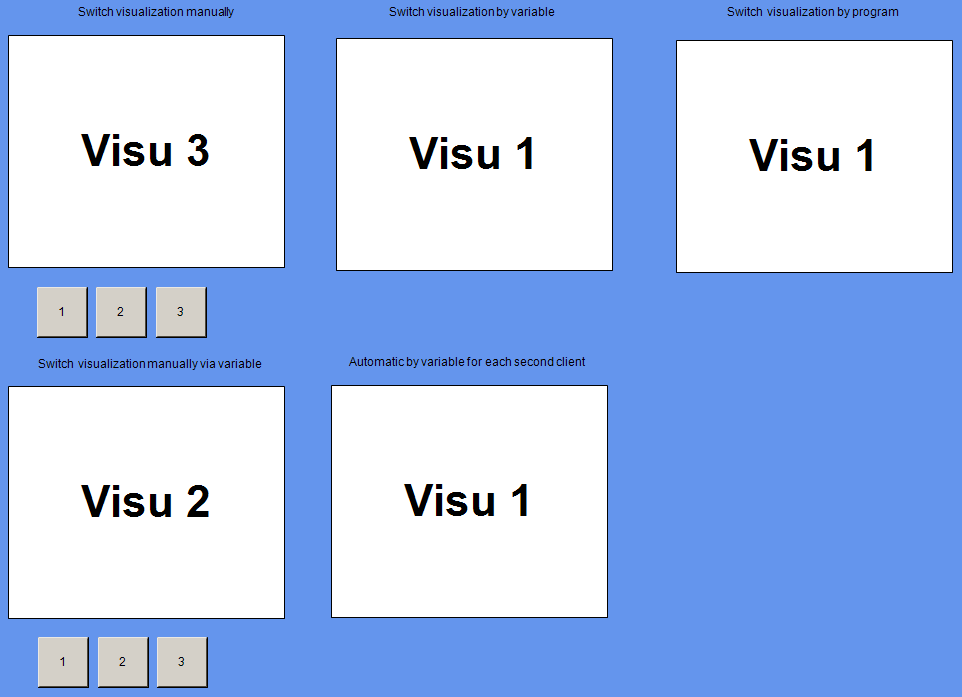

IL VisualizationSwitching progetto comprende cinque frame con le seguenti funzioni:

Frame 1: Passaggio manuale tra le visualizzazioni
Frame 2: Commutazione automatica controllata dal programma delle visualizzazioni tramite una variabile.
Frame 3: Commutazione automatica controllata dal programma delle visualizzazioni mediante il FrameManager.
Frame 4: Cambio manuale della visualizzazione tramite variabile.
Frame 5: Commutazione automatica controllata dal programma tra le visualizzazioni mediante una variabile per ogni secondo cliente

Sistema di programmazione	CODESYS Development System (versione 3.5.14.0 o successiva)
Sistema di esecuzione	CODESYS Control Win (versione 3.5.14.0)
Componenti aggiuntivi	-
