Esempio: MacroModuli

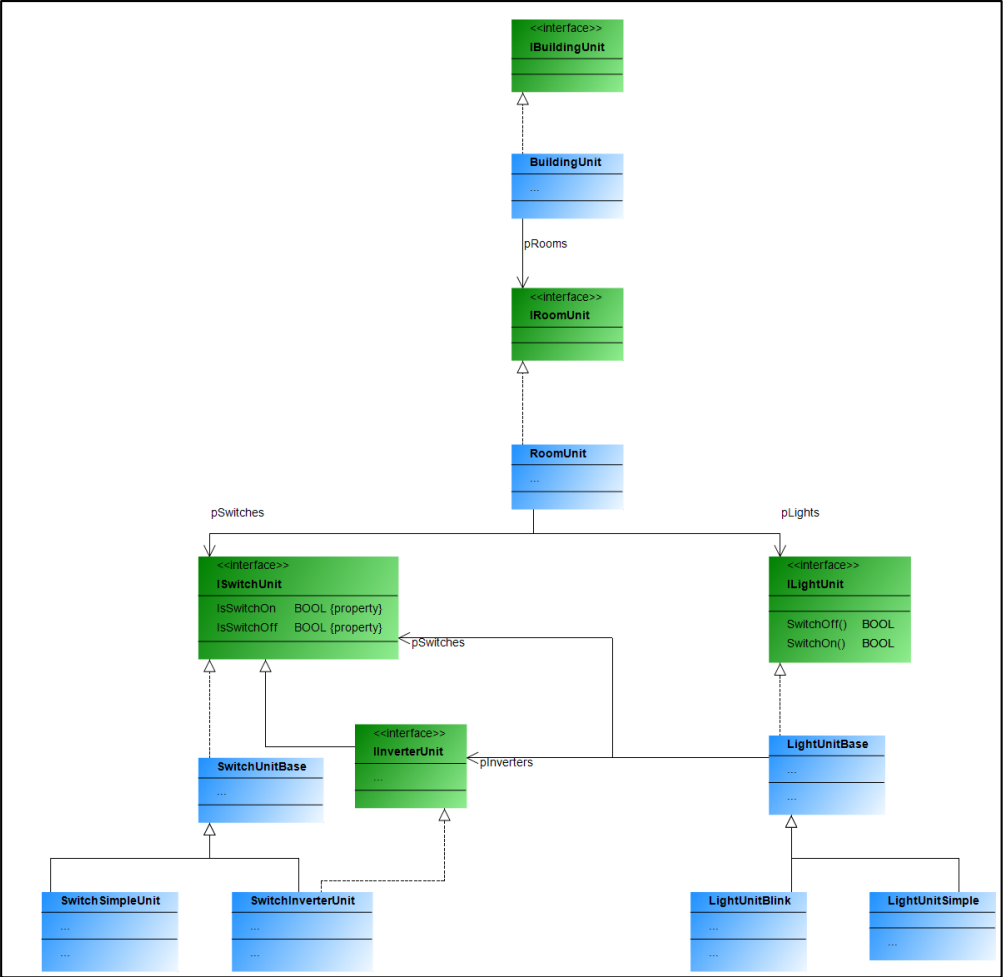

L'esempio descrive un edificio contenente stanze. Queste stanze sono dotate di interruttori e luci, ciascuna delle quali è disponibile in due varianti. Le luci (lampeggianti o fisse) possono essere collegate a interruttori o pulsanti. Un interruttore o un pulsante può essere collegato a più luci. Ad esempio, se una luce è dotata sia di un interruttore che di pulsanti, l'interruttore si comporta come un interruttore principale che deve essere premuto prima che le luci possano essere azionate con i pulsanti. Se sono installati solo interruttori, questi accendono la luce di riferimento. Una luce lampeggiante si accende e si spegne automaticamente quando viene accesa.

Per ulteriori informazioni, vedere: Comando: Crea macro-modulo.

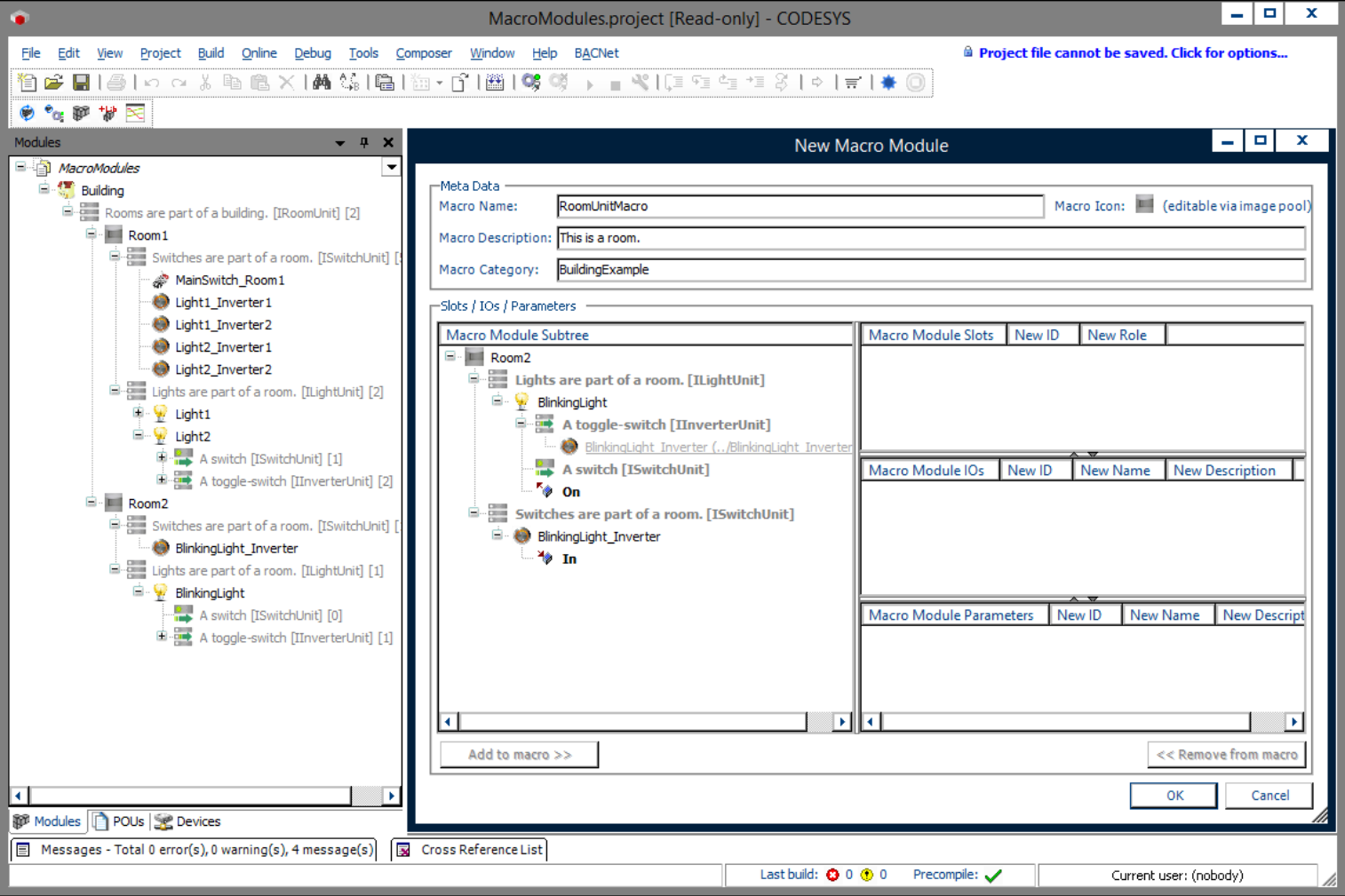

Nell'esempio, la visualizzazione è già estesa di un modulo macro. Per utilizzarlo, è necessario creare e istanziare il modulo RoomUnitMacro_OneLightOneInverter modulo macro come modulo dal Room2 esempio. Questo macromodulo dovrebbe includere la costellazione "una stanza con una luce e un interruttore".

Dopo un ciclo di generazione da parte del CODESYS Application Composer, è quindi possibile utilizzare l'applicazione con la visualizzazione.

Un altro esempio applicativo è la bozza, sotto forma di sottoalberi, di due diverse impostazioni di controllo per un motore. Ad esempio, mentre un'impostazione di controllo è responsabile di un basso overshoot, l'altra potrebbe seguire principalmente il target per raggiungere il valore specificato il più velocemente possibile.

Entrambi i sottoalberi con set di parametri possono essere combinati in un unico modulo macro. Durante la creazione dell'albero dei moduli, è possibile utilizzare il modulo di controllo desiderato senza dover completare l'intera configurazione del sottoalbero o senza nemmeno visualizzarlo.
