Esempio: CNC
Prodotto: CODESYS Application Composer
Questo esempio mostra come utilizzare il CODESYS Application Composer per implementare una macchina CNC. Oltre agli assi e alla sequenza di controllo, vengono generate anche le visualizzazioni.
Descrizione

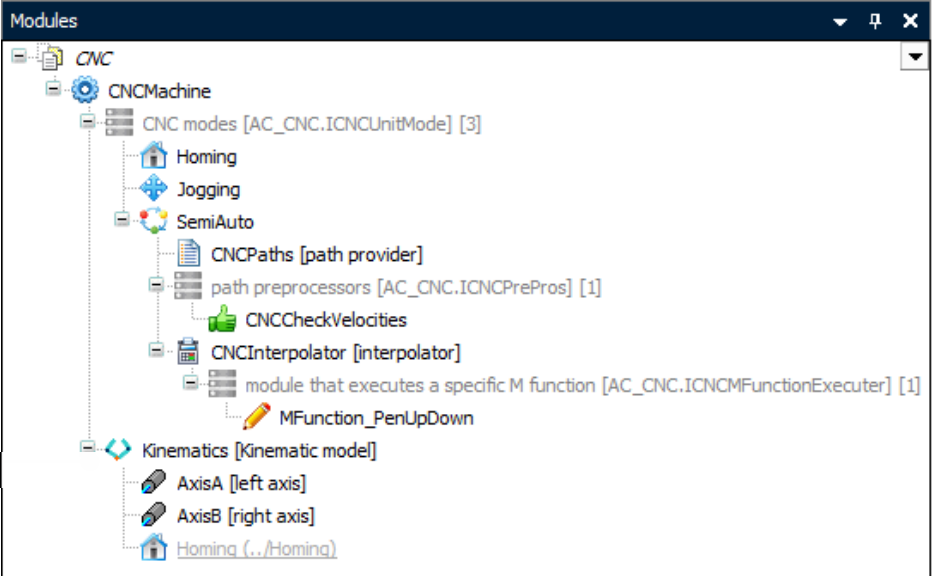

L'esempio contiene una macchina CNC creata a partire da moduli Composer. Gli assi, la visualizzazione e il software di controllo sono creati sotto forma di moduli Composer.
L'hardware viene mappato in una parte dei moduli in modo che gli altri moduli possano funzionare esclusivamente nell'altra parte. Questi ultimi assumono quindi il controllo della macchina CNC.
 |

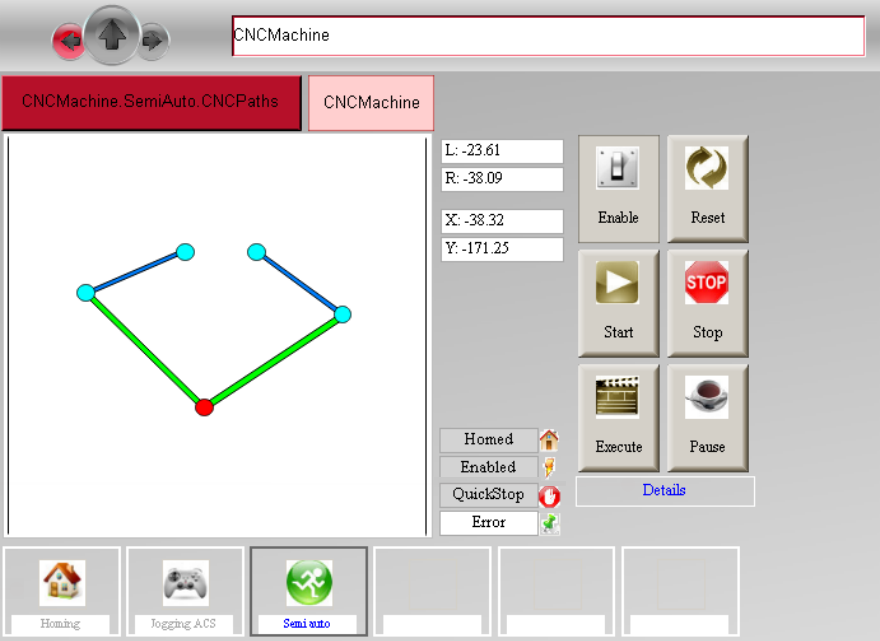

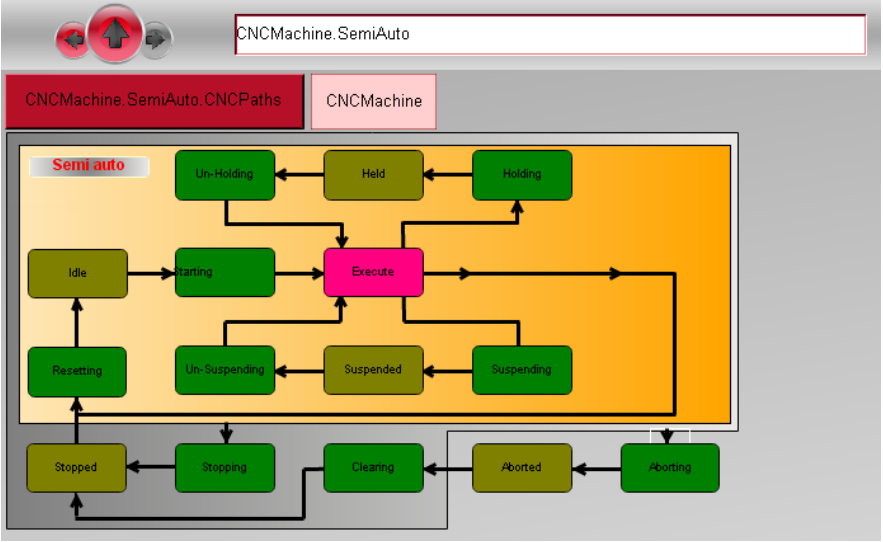

La macchina può essere spostata nella visualizzazione. CNCPaths Nella scheda "Movimento", è possibile specificare il percorso di movimento da eseguire in modalità automatica. Il link "Dettagli" mostra una macchina a stati OMAC in base alla quale funziona la macchina CNC. Gli stati possibili sono distinti in base allo stato operativo.
 |
 |
Requisiti di sistema e restrizioni
Sistema di programmazione | CODESYS Development System (versione 3.5.17.0 o superiore) |
Sistema di esecuzione | CODESYS Control Win (versione 3.5.17.0) |
Componenti aggiuntivi | CODESYS Application Composer |
