EtherCAT – PROFINET Terminale del controller EL6631
CODESYS supporta il dispositivo EL6631 di Beckhoff, questo dispositivo stabilisce un gateway da EtherCAT a un PROFINET Controller. Inserisci il gateway sotto il EtherCAT Accoppiatore EK1100. Quindi puoi configurarlo come un tipico EtherCAT Slave.
Quando si inserisce il gateway, un PROFINET Il nodo controller viene inserito automaticamente. Questo PROFINET Il controller si comporta come uno standard PROFINET Controllore.

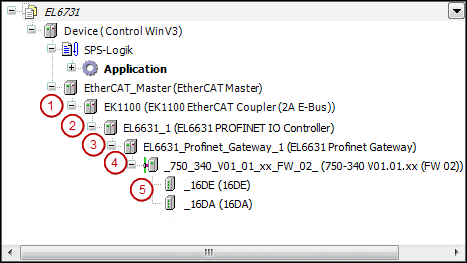

 | (1) EtherCAT accoppiatore (2) Portale EtherCAT PROFINET Master (3) PROFINET Master (4) PROFINET Slave (5) PROFINET Modulo |
Sotto il PROFINET Controller, inserisci il PROFINET dispositivi e moduli installati nel repository dei dispositivi come importazione GSDML. Nelle finestre di dialogo dell'editor, è possibile impostare le impostazioni tipiche PROFINET parametri e canali I/O.
Suggerimento
Cliccando Scansione per dispositivi, fornito per il dispositivo EL6631, è possibile aggiungere automaticamente PROFINET Dispositivi sottostanti PROFINET Controller nell'albero dei dispositivi.
