EtherCAT – PROFINET EL6631_0010 Terminale del dispositivo

CODESYS supporta il dispositivo EL6631_0010 di Beckhoff, questo dispositivo stabilisce un gateway da EtherCAT a un PROFINET Dispositivo. Inserisci il gateway sotto il EtherCAT Accoppiatore EK1100. Quindi puoi configurarlo come un tipico EtherCAT Slave.

Quando si inserisce il gateway, un PROFINET Il nodo del dispositivo viene inserito automaticamente. Questo PROFINET Il dispositivo si comporta come uno standard PROFINET Dispositivo.

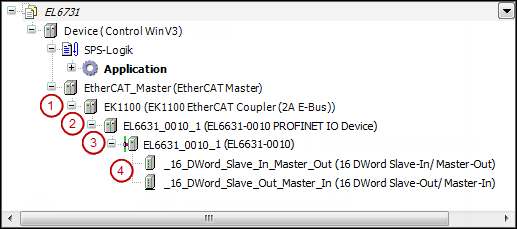

(1) EtherCAT accoppiatore (2) Portale EtherCAT PROFINET Dispositivo (3) PROFINET Dispositivo (4) PROFINET Modulo

Inserisci il PROFINET Modulo sotto il PROFINET Dispositivo. Nelle finestre di dialogo dell'editor, è possibile impostare il tipico PROFINET parametri e canali I/O.
