EtherCAT – PROFIBUS Terminale Master EL6731
CODESYS supporta il dispositivo EL6731 di Beckhoff, Questo dispositivo stabilisce un gateway da EtherCAT ad un PROFIBUS Maestro. Inserisci il gateway sotto il EtherCAT Accoppiatore EK1100. Quindi puoi configurarlo come un tipico EtherCAT Schiavo.
Quando si inserisce il gateway, a PROFIBUS Il nodo master (EL6731-PB Master) viene inserito automaticamente. Questo PROFIBUS Il maestro si comporta come uno standard PROFIBUS Maestro.

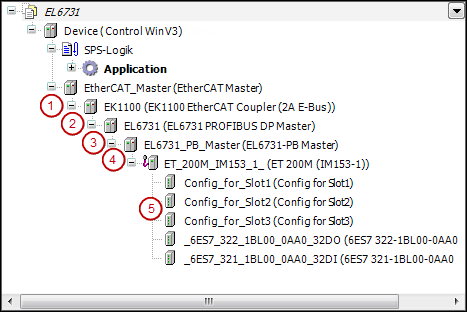

 | (1) EtherCAT accoppiatore (2) Gateway EtherCAT PROFIBUS Maestro (3) PROFIBUS Maestro (4) PROFIBUS Schiavo (5) PROFIBUS Modulo |
Sotto il PROFIBUS Maestro, inserisci il PROFIBUS Slave e moduli installati nel repository del dispositivo tramite l'importazione GSD. Nelle finestre di dialogo dell'editor, puoi impostare il tipico PROFIBUS parametri e canali I/O.
Suggerimento
Cliccando Cerca dispositivi, fornito per il dispositivo EL6731_PB, è possibile aggiungere automaticamente PROFIBUS Dispositivi al di sotto del PROFIBUS Master nell'albero dei dispositivi.
