Scheda: EtherCAT Slave – Dati di processo

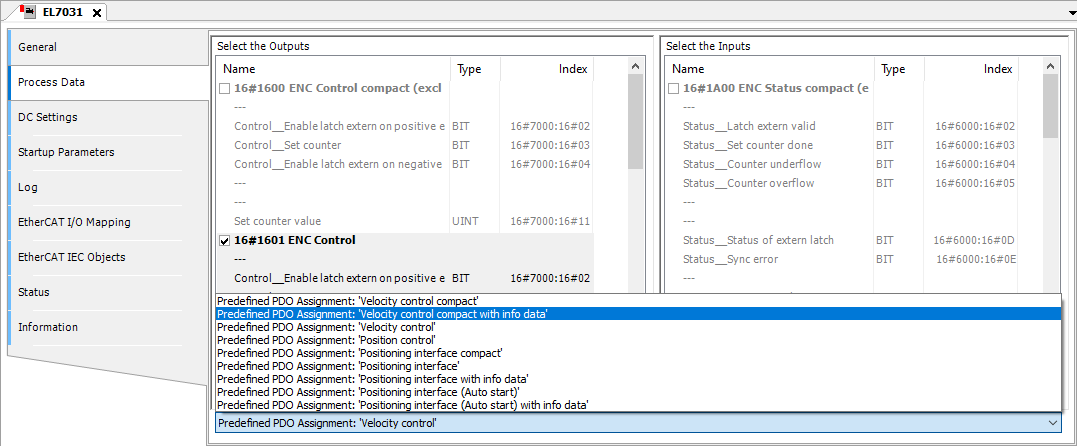

La scheda visualizza i dati di processo per gli ingressi e le uscite dello slave. I dati sono predefiniti dal file di descrizione del dispositivo.
La tabella mostra le uscite dello slave definite da Indirizzo di partenza, Tipo, E Indice. Se le uscite del dispositivo sono abilitate qui (per la scrittura), queste uscite possono essere assegnate alle variabili del progetto in Mappatura I/O EtherCAT dialogo. |
La tabella mostra gli ingressi dello slave definiti da Nome, Tipo, E Indice. Se gli input del dispositivo sono abilitati qui (per la lettura), allora questi input possono essere assegnati alle variabili del progetto in Mappatura I/O EtherCAT dialogo. |
Se i tag specifici del fornitore (tag non standardizzati) sono definiti nel file ESI del EtherCAT Slave, quindi sono disponibili assegnazioni alternative Gestore Sync . È possibile passare da una all'altra di queste assegnazioni PDO . Per farlo, selezionare l' assegnazione PDO predefinita desiderata dalla casella di riepilogo. |
Elaborare i dati di un EtherCAT Slave
