Pagina Panoramica nel Master

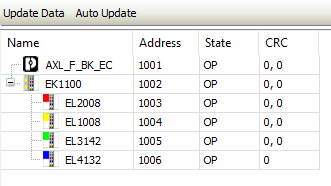

Tutti gli slave e i relativi stati vengono visualizzati insieme su Panoramica scheda.

Ogni EtherCAT Lo slave è elencato con il suo indirizzo fisico, stato ed eventuali contatori di errori. I contatori di errori (CRC) vengono letti da ciascun dispositivo per la connessione attiva e mostrano anche problemi (EMC) con il cablaggio tra i dispositivi.

Esempio: un valore di 12.0 per CRC significa che sulla prima porta sono stati ricevuti 12 frame con errori CRC e nessuno sulla seconda porta.

Per ulteriori informazioni, vedere: Scheda: EtherCAT Maestro – Panoramica
