Stabilire la connessione al PLC
Avvio del server gateway e del PLC
Controlla le opzioni di accesso per controllare
I controlli non devono in nessun caso essere accessibili da Internet o da reti non affidabili! In particolare, le porte di programmazione del controllore non devono in nessun caso essere sprotette da Internet (normalmente le porte UDP 1740..1743 e le porte TCP 1217 + 11740 o le porte specifiche del controllore)! Tuttavia, se è necessario abilitare l'accesso da Internet, è necessario selezionare un metodo sicuro per connettersi al controller (es. VPN).
Per maggiori informazioni vedi anche: Gestione della gestione degli utenti del dispositivo
Avvia server gateway:
Per impostazione predefinita, con CODESYS anche il programma GatewaySysTray Installato. È possibile utilizzare questo programma per comunicare con il server gateway. Il server gateway viene avviato automaticamente come servizio all'avvio del sistema. Controlla se la barra delle applicazioni di Windows ha l'icona del programma
contiene. Quando il server gateway non è in esecuzione, l'icona ha il seguente aspetto:
. In questo caso è possibile aprire il menu del gateway cliccando sul simbolo e sul comando Avvia gateway Selezionare.
Avvia PLC:
Per impostazione predefinita, con CODESYS anche il programma CODESYS ControlSysTray Installato. Attraverso questo programma è possibile utilizzare il CODESYS Comunicare il servizio di controllo. Per proteggersi da accessi non autorizzati, CODESYS V3.5 SP2 il servizio di controllo non si avvia più automaticamente all'avvio del sistema. Avviare il PLC come segue: Aprire con un clic del mouse su
menu del PLC nella barra delle applicazioni di Windows e selezionare il comando AvviaPLC. Quando il PLC è in funzione, l'icona cambia in
. Una finestra di dialogo che appare all'avvio informa che il PLC avviato consente l'accesso alla programmazione. Assicurarsi di osservare le istruzioni di sicurezza sopra riportate!
Per la prima configurazione di comunicazione: aggiunta del gateway
Fare doppio clic sulla voce
Device (CODESYS Control Win)nella vista attrezzatura.Nel Blocco note
Deviceviene visualizzata la scheda comunicazione.
Suggerimento
Se questa è la tua prima configurazione di comunicazione con CODESYS V3, ora è necessario definire il server gateway locale. Se hai precedentemente definito il server gateway, apparirà nella scheda comunicazione visualizzato. In tal caso ora puoi procedere con Specificare il canale di comunicazione Continua così.
Il server gateway utilizzerà il CODESYS-Installazione fornita.
Scegli il comando .

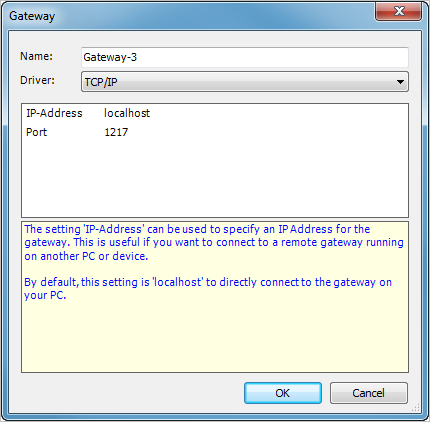

Il dialogo Gateway appare.
Immettere nel campo di immissione Cognome Immettere un nome simbolico per il gateway.
Scegli dalla lista autista l'entrata TCP/IP fuori.
Fare doppio clic sulla colonna destra della riga indirizzo IP ed entrare nel campo di inserimento
localhostuno.Fare clic sul pulsante ok.

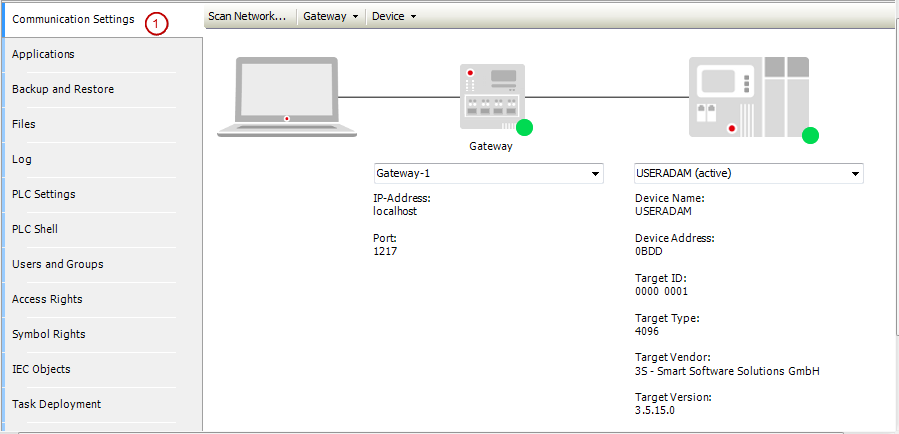

Il gateway apparirà nella scheda comunicazione (1) dell'editor del dispositivo. Se il gateway funziona correttamente, sul grafico del gateway apparirà un cerchio pieno di verde:
Specificare il canale di comunicazione
Definire ora il canale di comunicazione con il dispositivo, che verrà poi utilizzato tramite il gateway impostato. Per fare ciò, apri la scheda comunicazione dell'editor dei dispositivi facendo doppio clic sulla voce dispositivo nell'albero dei dispositivi.
Fare clic sul pulsante navigare in reteper cercare nella rete locale tutti i dispositivi disponibili.

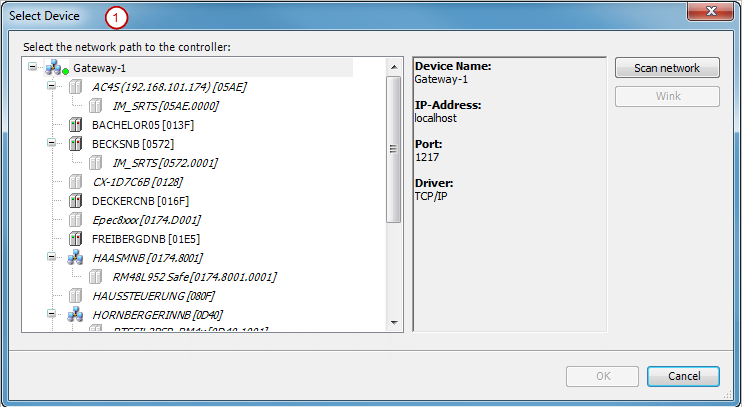

Il dialogo Seleziona dispositivo (1) viene visualizzato con un elenco di tutti i dispositivi con cui è possibile stabilire una connessione.
Seleziona la voce con il nome del tuo computer nell'albero.
clic ok.
Il canale è ora attivo e nella scheda comunicazione le informazioni associate vengono visualizzate sotto la grafica del dispositivo.
Selezionare il dispositivo desiderato e fare clic su ok.
Riceverai una finestra di messaggio con l'informazione che la gestione degli utenti è obbligatoria per il dispositivo ma non ancora attivata. Ti verrà chiesto se desideri attivare la gestione utenti ora. Sarai informato che in questo caso devi creare un nuovo utente amministratore e quindi accedere come tale utente.
Chiudi la query con sì.
Il dialogo Aggiungi utente del dispositivo si apre per creare un amministratore del dispositivo iniziale.
Definire le credenziali per l'amministratore del dispositivo: Cognome e parola d'ordine. Attiva l'opzione La password può essere modificata dall'utente. Unisciti a noi ok lontano.
Il dialogo Accesso utente dispositivo si apre.
Immettere le credenziali di amministratore del dispositivo definite nel passaggio precedente.
Il percorso di connessione al controller è impostato.
Suggerimento
Tutte le azioni di comunicazione ora si riferiscono esattamente a questo canale. Tienilo a mente in seguito quando hai più canali di comunicazione nel progetto.
