Funzioni
Riconfigurazione – J1939
Con la funzione "Riconfigurazione" è possibile adattare dinamicamente una configurazione J1939 al runtime dell'applicazione che è stata inizialmente scaricata nel controller.
Con il DED.Reconfigure blocco funzione, disponibile quando è abilitata la diagnosi generica del dispositivo (Impostazioni PLC:), è possibile eseguire le seguenti azioni in fase di esecuzione.
Attivazione e disattivazione dei singoli dispositivi
Attivazione e disattivazione di un intero tratto bus
Suggerimento
Per maggiori informazioni sulla riconfigurazione a livello CANbus, vedere il capitolo "Riconfigurazione – CANbus".

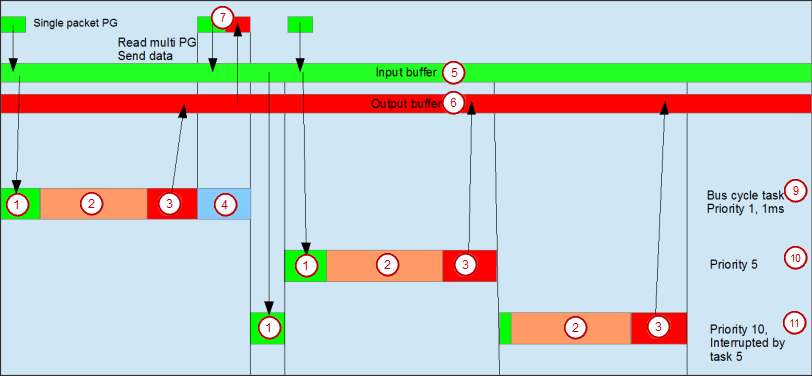

Compito del ciclo del bus
(1) Ricezione del pacchetto singolo PG
(2) Compito IEC
(3) Scrittura degli output nel buffer di uscita
(4) Ricezione di PG multipacchetti, invio di PG
Per ulteriori informazioni, vedere: configurazione delle attività
Comando: Importa file DBC
Funzione: Il comando importa un file DBC e inserisce i dispositivi ECU descritti nel file sotto il J1939 Manager. Il contenuto del file viene quindi visualizzato nel file Selezione del contenuto DBC finestra di dialogo, che aiuta a selezionare i contenuti da importare.
Chiamata: Menu contestuale di un J1939 Manager (oggetto dispositivo) nell'albero dei dispositivi
Requisiti: esiste un file DBC.
Descrizione della comunicazione come file DBC
DBC è un formato dati proprietario sviluppato da Vector Informatik GmbH. Il formato dati mappa le relazioni di comunicazione J1939 in modo che possano essere importate CODESYS.

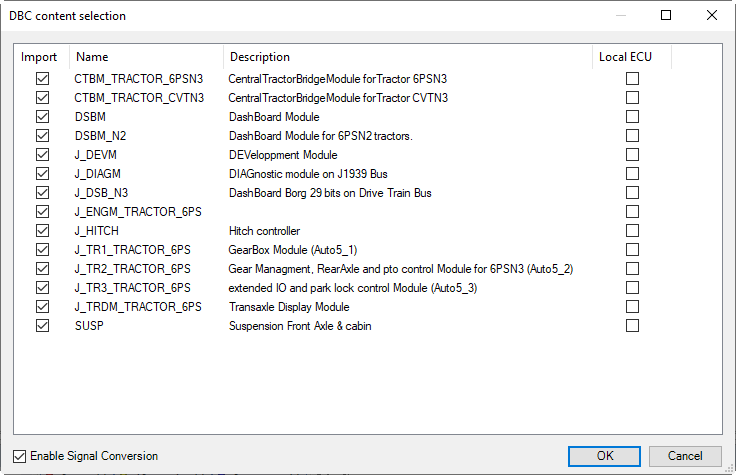

Finestra di dialogo: selezione del contenuto DBC
Importare |
|
Nome | Nome ECU (dal file DBC) |
Descrizione | Descrizione ECU (dal file DBC) |
ECU locale |
|
Abilita la conversione del segnale |
|
ok | Inserisce le ECU selezionate sotto il J1939 Manager. Nota: il nome della ECU nella struttura del dispositivo corrisponde al nome nel file DBC. Tuttavia, le ECU esistenti non vengono sovrascritte. Le ECU da importare sono dotate di nomi univoci. |
