Finestra di dialogo: Editor di layout Dati

Rappresentazione grafica del layout dei dati di un gruppo di parametri

  • La posizione dell'area dati viene visualizzata graficamente con un colore diverso per ogni segnale.

  • Le aree sovrapposte sono ombreggiate per renderle più facili da riconoscere.

  • La rappresentazione grafica dovrebbe aiutarti a ottenere una panoramica della disposizione dei dati.

È possibile spostare l'inizio e la fine dell'intervallo di dati per modificare la lunghezza del segnale o la posizione del segnale all'interno del gruppo di parametri.

Poiché l'editor non è modale, è possibile modificare la configurazione del segnale (Scheda: J1939-ECU – Segnali TX ) senza chiudere l'editor.

Per analizzare e interpretare il contenuto dei dati di un messaggio CAN, è anche possibile aprire l'editor in sola lettura in modalità online.

Suggerimento

Lasciare aperto l'editor di layout dei dati mentre si apportano modifiche alla configurazione del segnale. Le modifiche vengono applicate e visualizzate immediatamente.

Tabella 34. Simboli grafici nell'editor

Freccia _j1939_icon_move_data_range_end.png

Quando si punta il cursore sulla freccia, la visualizzazione del cursore cambia ed è possibile spostare la fine dell'intervallo di dati.

Sbarra _j1939_icon_move_data_range_start.png

Quando si punta il cursore sulla barra, la visualizzazione del cursore cambia ed è possibile spostare l'inizio dell'intervallo di dati.

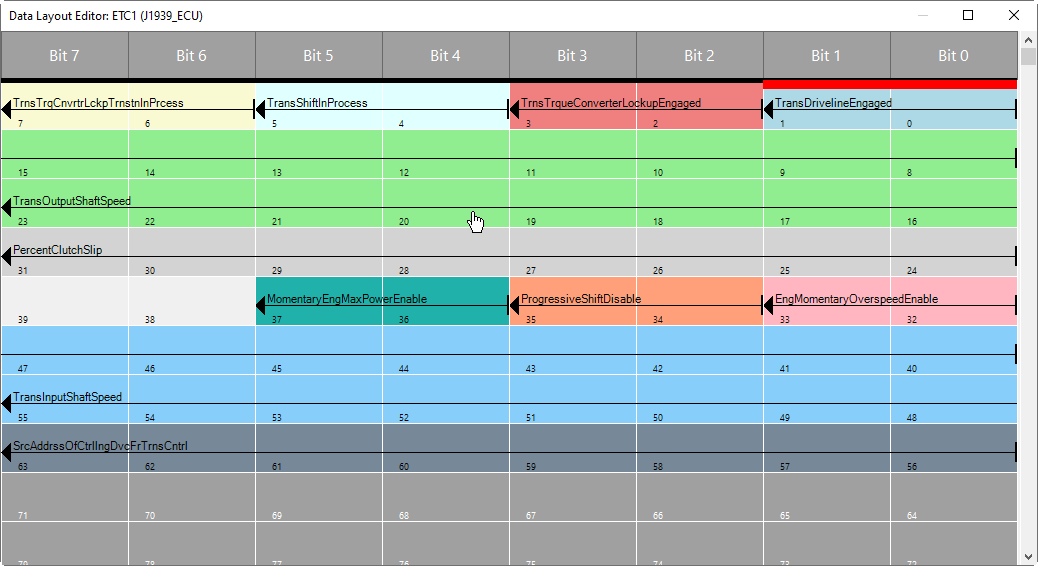

Esempio 1. Esempio
