Configuration de l'axe du temps
Un diagramme de tendance affiche la progression des valeurs des variables dans le temps. A cet effet, les valeurs ont été stockées dans le Enregistrement de tendance objet pour chaque horodatage. Il s'agit de la base de données du diagramme de tendance, qui affiche le temps dans la direction X et les valeurs dans la direction Y.
Vous pouvez configurer les libellés de l'axe des temps (axe X) dans le Tendance élément dans le Étiquettes de coche biens.
Par défaut, l'axe du temps est étiqueté en termes absolus avec la date et l'heure sur deux lignes. Cette méthode d'affichage prend beaucoup de place. Vous pouvez personnaliser l'étiquette en affichant l'heure relative par rapport au début de l'enregistrement (durée). De plus, vous pouvez utiliser les propriétés de Internationalisation (chaînes de format) pour fournir une définition de format spécifique à l'horodatage. Avec le Omettre les informations non pertinentes dans les horodatages propriété, vous pouvez minimiser l'étiquetage partout. Ainsi, par exemple, la date n'est sortie qu'une seule fois au début de l'axe des temps.
Étiquetage de l'axe du temps
Astuce
L'heure stockée dans l'enregistrement de tendance est dans le fuseau horaire UTC. Si l'heure est affichée dans la courbe de l'élément de visualisation, les horodatages sont convertis dans le fuseau horaire local du système d'exploitation de l'automate.
Modifiez le fuseau horaire dans le système d'exploitation si les heures du diagramme de tendance ne correspondent pas au fuseau dont vous avez besoin.
Exigence : Un Tendance L'élément est configuré dans la visualisation.
Sélectionnez l'élément de tendance.
Les propriétés de l'élément de tendance sont affichées dans le Propriétés voir. Vous pouvez adapter les propriétés.
- . Configurez les propriétés dans Étiquettes de coche comme suit:
Horodatages: Horodatage relatif
Dessiner des étiquettes sur deux lignes: Non séléctionné
Omettre les informations non pertinentes dans les horodatages: Non séléctionné
Internationalisation (chaînes de format), Date: Vierge
Internationalisation (chaînes de format), Temps:
HH:mm:ss:ms

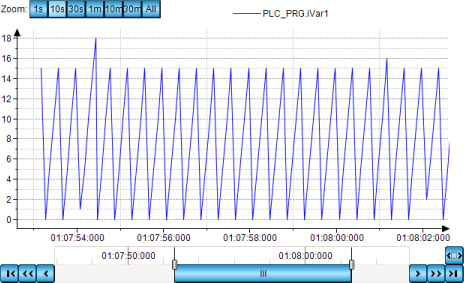

Le diagramme de tendance s'affiche comme suit :
L'heure commence à 0 car les horodatages sont affichés de manière relative. L'axe du temps est marqué d'une ligne et correspond à la chaîne de format.
