Affichage des graphiques de données avec un élément de tendance
UNE Tendance visualise les données qui sont utilisées dans la base de données d'un enregistrement de tendance. Contrairement à la Trace élément, le Tendance L'élément est particulièrement adapté à l'échantillonnage de données à long terme.

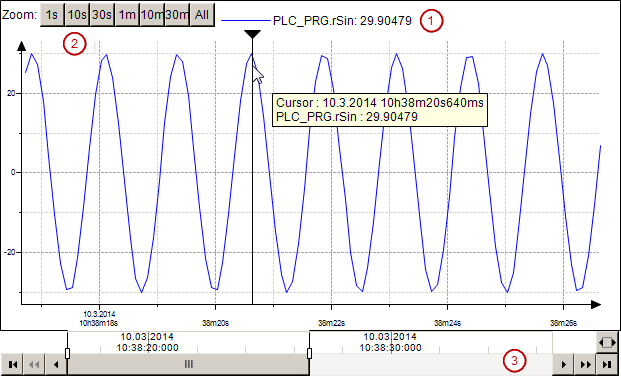

La visualisation d'une tendance englobe les Tendance l'élément et les commandes. Les trois commandes possibles sont visibles sur l'illustration.
Légende ① : produit les variables de tendance avec des valeurs.
Sélecteur de plage de temps ② : Fournit des boutons pour sélectionner des plages de temps prédéfinies.
Sélecteur de plage de dates ③ : Englobe les commandes de navigation et de zoom dans les données historiques et actuelles sur la base de la plage de dates définie.
Un curseur est disponible en option qui permet la lecture d'une valeur à un certain moment.
Visualisation cible
IHM : La communication s'effectue via un gestionnaire de sources de données.
Visualisation intégrée
