Élément : Classe

Une classe est une unité logique avec des données et des opérations encapsulées. Il représente également un type de variable qui peut être instancié. Lorsque l'instance d'une classe est affectée en tant que variable à une autre classe, on parle de rôle ou d'expression de la classe.

Une classe peut fournir une méthode FB_Init qui est appelée lors de l'initialisation d'une instance.

Une classe peut hériter d'une autre classe. Cette relation s'appelle une généralisation.

Une classe peut instancier une autre classe. Cette relation s'appelle une composition.

Une classe peut reconnaître une autre classe. Cette relation s'appelle une association.

Une classe peut être une POU, une bibliothèque POU (type : programme), un bloc fonction ou une fonction.

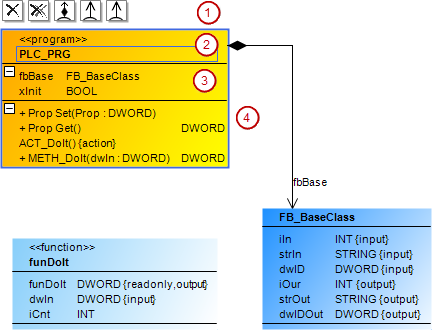

(1)	Icônes de commande Astuce Lorsqu'une classe est sélectionnée, ses symboles de commande sont visibles.
(2)	Entête ID pour le type de POU `<<program>>` pour un programme (PRG) Pas d'ID pour un bloc fonctionnel (FB) `<<function>>` pour une fonction (FUN) `<<library>>` pour une bibliothèque POU `<<missing>>` pour un POU bibliothèque dont la bibliothèque n'est pas intégrée au projet `<<compiled>>`: Pour une bibliothèque POU d'une bibliothèque compilée Note Toutes les informations peuvent ne pas être disponibles. Nom de l'UOP
(3)	Liste des attributs L'entrée a le format suivant : `<attribute name> : <attribute type> <label>` Exemple: `fbBase : FB_BaseClass` IDENTIFIANT: `<label>` `{input}`: Pour une variable de `VAR_IN` portée `{output}`: Pour une variable de `VAR_OUT` portée Aucun: ID d'une variable interne invisible (type : `VAR`)
(4)	Liste des opérations (actions, méthodes ou propriétés) Exemple: `ACT_DoIt(){action}` `METH_DoIt(...) DWORD` `PROP_Counter Set(...)` `PROP_Counter Get (...)` Une entrée pour les méthodes a le format : `+ <method name> (<variable name> : < variable type> ) <return type>` Dans le cas d'une inscription pour un propriété d'interface, la propriété spéciale `Set` et `Get` méthodes sont listées. Une entrée pour les actions a le format : `<action name> () {action}` Ce qui suit s'applique pour <label> : Une seule action est identifiée avec le `{action}` IDENTIFIANT. Une méthode ou une propriété d'interface (méthode spéciale) n'ont pas d'ID.

Propriétés

Identifiant

Nom de la classe

Exemple: Manager_A

Entrée utilisateur

La classe a développé des listes d'attributs et d'opérations qui sont identifiées par . Les icônes de commande sont visibles au-dessus de la classe. Vous pouvez les utiliser pour insérer des éléments de relation.

action	Résultat
Dans le `BaseClass` classe, cliquez sur le icône de commande.	le `BaseClass` class est supprimé du diagramme de classes uniquement. L'objet lui-même reste dans le projet. Astuce Après avoir été supprimée, la classe s'affiche dans la Boîte à outils vu dans Références croisées entrantes ou Références croisées sortantes. Pour cela, vous devez sélectionner un élément dans le diagramme de classes qui a une relation avec la classe supprimée.
Clique le icône de commande.	le `BaseClass` la classe est supprimée uniquement dans le diagramme de classes. L'objet est supprimé et n'existe plus.
Clique le icône de commande. Cliquez sur une zone vide dans le diagramme. le Ajouter un POU la boîte de dialogue s'ouvre. Spécifiez un nom pour le nouvel objet. `NewClass` Clique le Ajouter bouton pour terminer la boîte de dialogue. le `NewClass` bloc fonction est généré et une instance de la première classe y est instanciée.	Une flèche de composition pointe depuis le nouveau `NewClass` classe à la première `BaseClass` classer. La classe a été étendue par la déclaration d'une instance de bloc fonction de la première classe. FUNCTION_BLOCK NewClass VAR_INPUT END_VAR VAR_OUTPUT END_VAR VAR InstanceBase : BaseClass; END_VAR
Clique le icône de commande. Cliquez sur la deuxième classe.	Une flèche de composition pointe de la deuxième classe vers la première classe. La deuxième classe a été étendue par la déclaration d'une instance de bloc fonction de la première classe. FUNCTION_BLOCK SecondClass VAR_INPUT END_VAR VAR_OUTPUT END_VAR VAR InstanceBase : BaseClass; END_VAR
Clique le icône de commande. Cliquez sur une zone vide dans le diagramme. le Ajouter un POU la boîte de dialogue s'ouvre. Spécifiez un nom pour le nouvel objet. `NewClass` Clique le Ajouter bouton pour terminer la boîte de dialogue. Le nouveau `NewClass` class est généré et un pointeur de la première classe y est déclaré.	Une flèche d'association pointe de la nouvelle classe vers la première classe. La première `BaseClass` classe reconnaît le nouveau `NewClass` classer. le `NewClass` la classe a été étendue par la déclaration d'un pointeur vers la `BaseClass` classer. FUNCTION_BLOCK NewClass VAR_INPUT END_VAR VAR_OUTPUT END_VAR VAR ptrBase : POINTER TO BaseClass; END_VAR
Clique le icône de commande. Cliquez sur la deuxième classe existante.	Une flèche d'association pointe de la première classe vers la deuxième classe. La première classe reconnaît la seconde classe. La première classe a été étendue par la déclaration d'un pointeur vers la seconde classe. FUNCTION_BLOCK SecondClass VAR_INPUT END_VAR VAR_OUTPUT END_VAR VAR ptrBase : POINTER TO BaseClass; END_VAR
Clique le icône de commande. Cliquez sur une zone vide dans le diagramme. le Ajouter un POU la boîte de dialogue s'ouvre. Spécifiez un nom pour le nouvel objet. `NewClass` Clique le Ajouter bouton pour terminer la boîte de dialogue. Une nouvelle classe est générée qui hérite de la première classe.	Une généralisation pointe de la nouvelle classe vers la première classe. La nouvelle classe hérite de la première classe. La déclaration de la nouvelle classe a été générée avec `EXTENDS` dans le prolongement de la première classe. FUNCTION_BLOCK ClassNew EXTENDS BaseClass VAR_INPUT END_VAR VAR_OUTPUT END_VAR VAR END_VAR
Clique le icône de commande. Cliquez sur la deuxième classe existante.	Une généralisation pointe de la première classe à la première classe. La déclaration de la deuxième classe a été générée avec l'extension de la première classe. `FUNCTION_BLOCK SecondClass EXTENDS BaseClass`
Clique le icône de commande. Cliquez sur une zone vide dans le diagramme. le Ajouter une interface la boîte de dialogue s'ouvre. Spécifiez un nom pour le nouvel objet. `ITF_New` Clique le Ajouter bouton pour terminer la boîte de dialogue. Une interface est générée qui est implémentée à partir de la classe sortante.	Une flèche d'implémentation pointe de la classe vers le nouveau `ITF_A` interface. Maintenant, la classe implémente la nouvelle interface. La déclaration de la classe a été étendue avec l'implémentation. FUNCTION_BLOCK BaseClass IMPLEMENTS ITF_New VAR_INPUT END_VAR VAR_OUTPUT END_VAR VAR END_VAR
Clique le icône de commande. Cliquez sur une interface existante. L'interface est implémentée par la classe.	Une flèche de réalisation pointe de la classe vers l'interface. La déclaration de la classe a été étendue avec l'implémentation de l'interface. FUNCTION_BLOCK BaseClass IMPLEMENTS ITF_A VAR_INPUT END_VAR VAR_OUTPUT END_VAR VAR END_VAR
Cliquez sur le nom de la classe. Le nom est encadré en bleu après le premier clic. Cliquez dessus une deuxième fois. Après avoir cliqué une deuxième fois, un champ de saisie s'ouvre pour modifier le nom. Modifiez le nom de la classe.	Le nom de l'objet (dans l'arborescence des appareils ou dans le POU view) a été automatiquement adapté dans la déclaration.
Cliquez sur un nom d'attribut ou un nom d'opération. Le nom est encadré en bleu après le premier clic. Cliquez dessus une deuxième fois. Après avoir cliqué une deuxième fois, un champ de saisie s'ouvre pour modifier le nom. Changez le nom.	La modification est appliquée dans le projet de manière synchrone et automatique.
Double-cliquez sur l'élément de classe.	L'éditeur d'objets correspondant s'ouvre.

Exemples

Exemple 6. Composition : Fb_D contient Fb_A

FUNCTION_BLOCK Fb_D
VAR
    VarFb_A: Fb_A;
    ...
END_VAR

Exemple 7. Association : Fb_A reconnaît Class_2

FUNCTION_BLOCK Fb_A
VAR
    Class_2 : POINTER TO Class_2;
END_VAR

Exemple 8. Généralisation : Fb_A hérite de Fb_Base

FUNCTION_BLOCK Fb_A EXTENDS Fb_Base

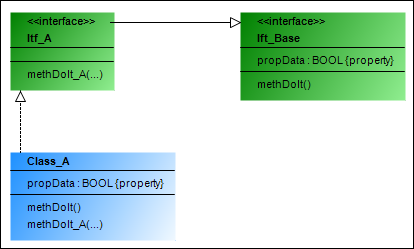

Exemple 9. Implémentation : Class_A implémente Itf_A

FUNCTION_BLOCK Class_A IMPLEMENTS Itf_A
