Éléments du diagramme de classes

Les éléments du diagramme de classes sont disponibles dans le Boîte à outils voir. Cette vue s'ouvre lorsque vous ouvrez un Diagramme de classes objet dans l'éditeur.


Classer (UOP)


Interface


DUT (Type d'unité de données)


Liste des variables globales


Noter


Déclaration des variables


Biens


Méthode


action


Composition (VAR)


association (POINTER TO)


La concrétisation (IMPLEMENTS)


Généralisation (EXTENDS)

Objets de bibliothèques

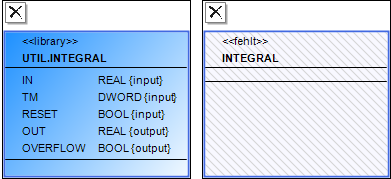

Les objets d'une bibliothèque sont identifiés dans l'élément par <<library>>. Si cette bibliothèque n'est pas intégrée à l'application, alors les éléments sont grisés en blanc et identifiés par <<missing>>.

Dans cette section​:
