Commande : Importer depuis un fichier DXF

Fonction: La commande ouvre la boîte de dialogue par défaut. Après avoir sélectionné le fichier, le Importer un fichier DXF La boîte de dialogue s'ouvre pour configurer l'import d'un fichier DXF dans l'éditeur CNC.

Appel: CNC menu

Exigence: Un objet CNC est ouvert dans l'éditeur.

. Restrictions du standard DXF à l'import de fichiers

  • SPLINE les éléments ne sont pas importés exactement. Seuls les points de contrôle sont lus et positionnés par ces splines cardinales.

  • Les références externes ne sont pas prises en charge. (Ce sont des références à d'autres fichiers DXF dans un BLOCK élément.)

  • Les ellipses ne sont prises en charge que dans la mesure où elles existent dans le plan X/Y.

  • Arcs (élément ARC) et des cercles (élément CIRCLE) ne sont pris en charge que lorsque la mise à l'échelle est égale dans tous les axes spatiaux (paramètres 41, 42 et 43 de l'élément INSERT). Cela affecte également les éléments POLYLINE et LWPOLYLINE qui incluent des arcs (paramètre bulge pas égal à 0).

  • Références de bloc (élément INSERT) ne sont pris en charge que lorsque la matrice de mise à l'échelle n'est pas un miroir. (Le produit des facteurs d'échelle doit être positif.)

  • Les éléments de zone, les maillages polygonaux et les maillages polyfaces ne sont pas pris en charge. Éléments solides (SOLID, …) ne sont pas non plus pris en charge.

  • Les éléments MLINE (multiligne), RAY, XLINE, et LEADER (ligne de repère) ne sont pas pris en charge.

  • Les éléments TEXT, MTEXT, et DIMENSION ne sont pas pris en charge.

  • La largeur, la couleur et le style de ligne sont ignorés, ainsi que les informations sur la visibilité des éléments.

  • Fichiers DXF binaires (extension de fichier DXB) ne sont pas pris en charge.

Les éléments non pris en charge sont ignorés (implicitement) lors de l'importation.

Boîte de dialogue : Importer un fichier DXF

Couches

Toutes les couches du dessin technique ; déterminé à partir des données du fichier DXF

standard icon: Le calque sera importé.

Taille maximale de l'espace

Distance entre les extrémités des éléments géométriques jusqu'à l'endroit où les points sont considérés comme interconnectés. Déterminé à partir des données du fichier DXF.

Exemple: 0.001

Aperçu sur trajectoire CNC

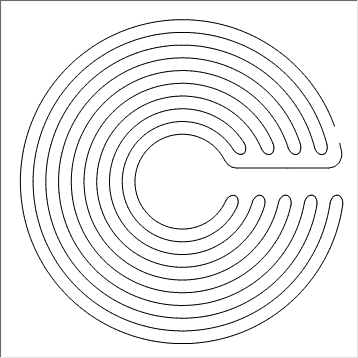

Les données du fichier DXF sélectionné sont affichées telles qu'elles sont importées dans l'éditeur CNC. La couche sélectionnée pour la visualisation est également prise en compte.

Exemple:


Vue

Pour changer de couche considérée dans la fenêtre d'aperçu.


plan x/y ; sélectionné pour l'affichage


plan x/z


plan y/z

Bouton 'Importer'

Les données sont chargées dans l'éditeur CNC et le programme CNC existant est remplacé. Les numéros de bloc sont attribués automatiquement.

L'objet CNC conserve son nom.
