Objet : E/S logiques (éditeur d'appareils)
Fonction: Configurateur d'E/S logiques
Appel : Double-cliquez sur un objet dans l'arborescence des appareils sous E/S logiques

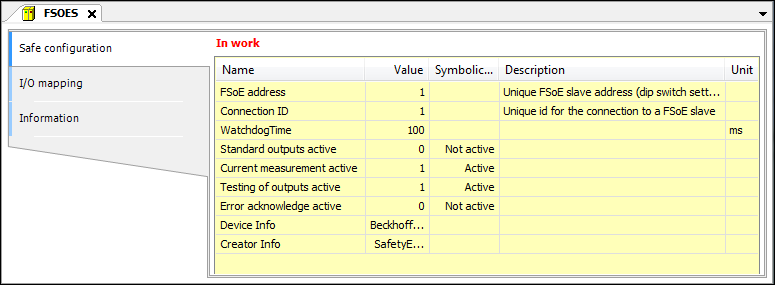

Onglet : Configuration sécurisée
Fonction : Configuration des paramètres pour une communication sécurisée.
Ce Configuration sécurisée La boîte de dialogue n'est disponible que pour les E/S de sécurité.
Astuce
Les paramètres entiers peuvent éventuellement être affichés en notation hexadécimale. Ce paramétrage facultatif doit être effectué dans le fichier de description de l'appareil.
Astuce
Les modifications apportées dans le Configuration sécurisée la boîte de dialogue sont surlignées en rouge. Seul le dernier changement est marqué ici. Toutes les marques de modification sont supprimées à la fermeture de l'éditeur.
Au travail | Modifié |
Informations sur les broches | Épinglé |
Les valeurs par défaut des paramètres proviennent du fichier de description d'appareil (SDD) correspondant. | |
Nom | Nom du paramètre Exemple: |
Valeur | Exemple 1 |
Valeur symbolique | Facultatif
|
Description | Facultatif Exemple: |
Unité | Facultatif |
Nom | Description |
|---|---|
FSoE adresse | Unique EtherCAT adresse du module. UN FSoE La connexion correspond à un périphérique de bus de terrain sécurisé (ou à ses E/S logiques). |
Heure du chien de garde | Temps de surveillance Si le module ne répond pas dans ce délai, une erreur est générée. |
ID de connexion | Numéro de connexion unique dans tout EtherCAT réseau |

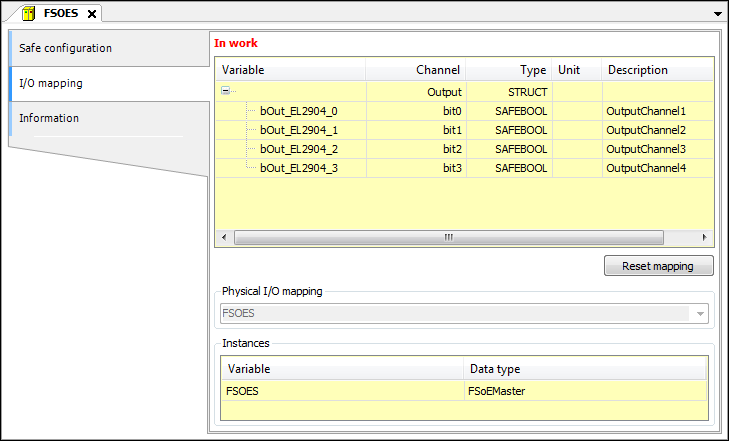

Onglet : Mappage des E/S
Fonction : Définit les variables permettant à l'application de sécurité d'accéder aux E/S.
Astuce
Dans CODESYS Safety for EtherCAT Safety Module, vous pouvez mapper les canaux d'E/S uniquement à de nouvelles variables. Ils ne peuvent pas être mappés à des variables existantes.
Astuce

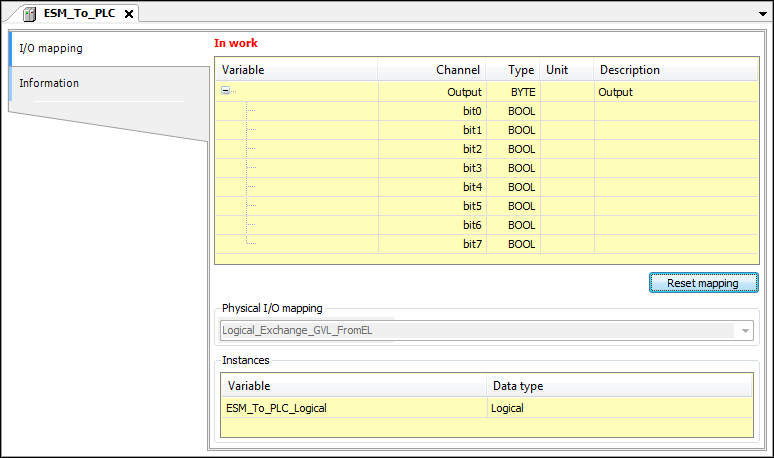

L'éditeur des entrées/sorties logiques des appareils standards ne dispose pas Configuration sécurisée dialogue. La configuration et le paramétrage de l'appareil sont effectués sous l'application par défaut comme dans CODESYS standard.
Note
Lorsqu'un appareil a été attribué au EtherCAT Safety Module, la boîte de dialogue de mappage de l'éditeur d'appareil affiche uniquement cette affectation et non plus le mappage des canaux avec les variables du contrôleur principal.
Au travail | Modifié |
Informations sur les broches | Épinglé |
Liste des variables mappées | |
Variable | Liste des variables (arborescence) Exemple: Remarque : Double-cliquez sur la variable pour la modifier Les modifications apportées sont marquées en rouge. Seule la dernière modification est marquée. Toutes les marques de modification sont supprimées à la fermeture de l'éditeur. |
Canal | Informations non modifiables du fichier de description de l'appareil (fichier SDD) Saisir: Les variables mappées aux canaux d'entrée représentent les signaux d'entrée correspondants de l'appareil de terrain. Ils peuvent être lus. Sortir: Les variables mappées aux canaux de sortie peuvent être écrites et définir les signaux de sortie de l'appareil de terrain. |
Taper | Informations non modifiables du fichier de description de l'appareil (fichier SDD) Type de données CEI |
Unité | Informations non modifiables du fichier de description de l'appareil (fichier SDD) |
Description | Informations non modifiables du fichier de description de l'appareil (fichier SDD) |
Bouton: Réinitialiser le mappage | Supprime toutes les variables de mappage spécifiées dans le tableau et réinitialise le mappage du périphérique physique vers les E/S logiques. |
OFSOS | Affiche l'objet application standard qui est connecté à cette E/S logique |
Variable | Nom de l'instance Ces variables sont disponibles pour l'application de sécurité en tant que variables globales. Une variable globale implicite avec le nom correspondant et le type de données spécifié dans le Taper sont créées dans l'application de sécurité pour chaque canal d'entrée ou de sortie d'un module d'E/S auquel une variable a été affectée. Pour une description de la façon d'utiliser les variables définies ici, voir : Utilisation des E/S logiques par programme |
Type de données | Exemple: |
Les modifications apportées dans le Mappage d'E/S la boîte de dialogue sont surlignées en rouge. Seul le dernier changement est marqué ici. Toutes les marques de modification sont supprimées à la fermeture de l'éditeur.

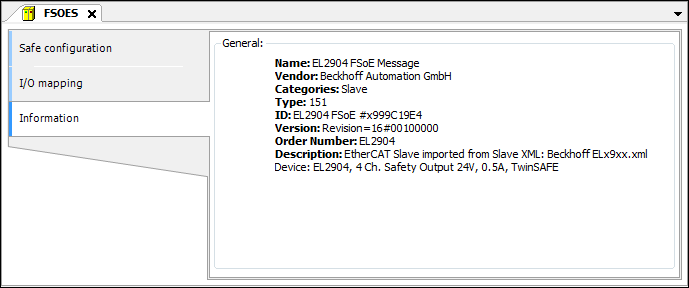

Onglet : Informations
Fonction : Affiche des informations et, le cas échéant, une image des E/S logiques respectives.
Listé à titre d'information : Nom, Fournisseur, Catégories, Taper, IDENTIFIANT, Version, Numéro de commande, et Description
Les valeurs par défaut des paramètres proviennent du fichier de description d'appareil (SDD) correspondant. | |
Nom | Nom de l'E/S logique Exemple: |
Fournisseur | Exemple: Beckhoff |
Catégories | Catégories possibles
|
Taper | Facultatif Exemple: |
IDENTIFIANT | Exemple: |
Version | Exemple: |
Numéro de commande | Exemple: |
Description | Exemple: |
