Objet : SafetyApp

Symbole:

Fonction : Vue comparative des objets avec des informations sur les modifications

Appel : Double-cliquez ; commande du menu contextuel Modifier l'objet

Tableau 66. Éditeur : SafetyApp

Au travail	Indique que l'application de sécurité a été modifiée
CODESYS Safety for EtherCAT Safety Module	Version actuelle (version de Standard CODESYS)

Tableau 67. Épingle actuelle

Épingle actuelle	Pin actuel de l'application de sécurité
Nom	Nom de l'utilisateur
Révision	Exemple 1
CRC de sécurité	CRC du pin créé sur toute l'application épinglée
Dernier changement	Date et heure du dernier changement

Pour plus d'informations, voir : Utiliser SafetyApp

Onglet : Objets

Fonction : Vue comparative des objets avec des informations sur les modifications

Astuce

Le Objets La boîte de dialogue de l'éditeur de l'objet application de sécurité est la Vue comparative.

Il indique quels objets ont été modifiés depuis le dernier épinglage.

Important

La vue de comparaison doit être utilisée lors de la vérification et de l'acceptation d'une application de sécurité pour comparer les épinglé États.

Pour plus d'informations, voir : Épinglage

Exemple 9. Exemple

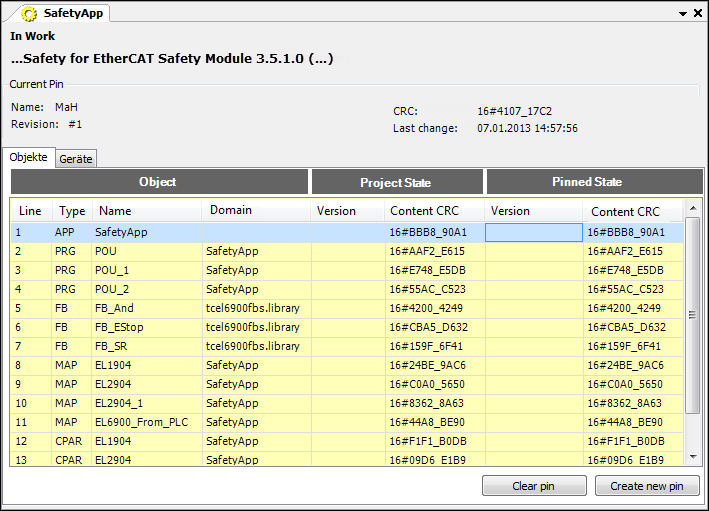

Figure 27. Editeur de l'objet application de sécurité avec vue comparative (liste d'objets)

Objet	La vue de comparaison affiche une liste des objets appartenant à l'application de sécurité.
Doubler	Numéros séquentiels des entrées
Taper	Type d'objet (voir Liste d'objets)
Nom	Nom de l'objet
Domaine	Contexte de l'objet

L'état du projet
Version	Version de l'objet dans le projet en cours
Contenu CRC	Contrôle de redondance cyclique de l'objet dans le projet en cours

État épinglé
Version	Version de l'objet dans le projet épinglé
Contenu CRC	Contrôle de redondance cyclique de l'objet dans le projet épinglé

Épingle transparente	Supprime le code PIN
Épingler le projet	Épingle le projet

Liste d'objets

Tableau 68. Valeurs affichées pour le type et le nom dans la liste des objets (en fonction du type d'objet)

Type d'objet	Taper	Nom
Application	`APP`	Nom de l'objet application
Programme POU	`PRG`	Nom du programme POU
Bloc fonctionnel POU	`FB`	Nom de l'objet POU du bloc fonction
Mappage d'E/S	`MAP`	Nom de l'objet de périphérique logique/paramètre d'application
Configuration sécurisée	`CNF`	Nom de l'objet d'E/S logique
Paramétrage sécurisé	`PAR`	Nom de l'objet périphérique logique

Onglet : Appareils

Fonction : Liste des appareils de terrain appartenant à l'application de sécurité et des EtherCAT Safety Module

Exemple 10. Exemple

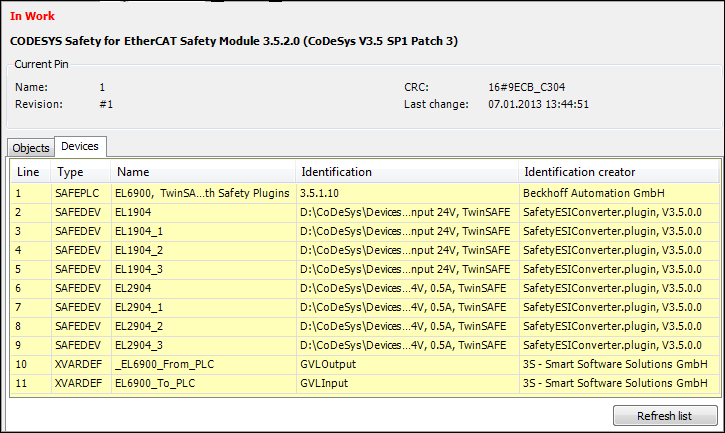

Figure 28. Editeur de l'objet application de sécurité avec liste des appareils

Doubler	Numéros séquentiels des entrées
Taper	Type d'appareil (voir Tableau 69, « Types possibles dans la liste des appareils »)
Nom	Nom de l'appareil dans l'arborescence du projet
Identification	Informations spécifiques à l'appareil pour l'identification
Créateur	Informations sur le créateur des informations spécifiques à l'appareil

Rafraîchir

Actualise la liste des appareils si les appareils (E/S logiques) ou le EtherCAT Safety Les modules dans l'arborescence du projet ont changé lorsque l'éditeur est ouvert.

Tableau 69. Types possibles dans la liste des appareils

Taper	Description
`SAFEPLC`	EtherCAT Safety Module auquel la candidature est affectée
`SAFEDEV`	Dispositif logique sécurisé de l'application
`XVARDEV`	Dispositif logique standard pour échange variable
