Utiliser le gestionnaire de bibliothèque
Les bibliothèques pouvant être utilisées par l'application de sécurité sont gérées dans le gestionnaire de bibliothèques. La liste des bibliothèques provient de la description de l'appareil du EtherCAT Safety Module, qui contient l'application de sécurité avec Library Manager. Toutes les bibliothèques disponibles pour cela EtherCAT Safety Les modules sont insérés automatiquement.
Astuce
Le directeur de la bibliothèque de CODESYS Safety for EtherCAT Safety Module correspond au Responsable de la Bibliothèque de CODESYS.
Pour une description détaillée des bibliothèques de sécurité, voir : Introduction.
Pour plus d'informations sur le gestionnaire de bibliothèque, consultez : Objet : Gestionnaire de bibliothèque
Ajout du gestionnaire de bibliothèque
Le Gestionnaire de bibliothèque L'objet est généralement inséré automatiquement dans l'arborescence du projet avec le EtherCAT Safety Module. Un seul de ces objets peut exister sous un SafetyApp objet.
L'objet peut être ajouté manuellement en sélectionnant le SafetyApp objet dans l'arborescence du projet et en cliquant sur Ajouter un objet - Gestionnaire de bibliothèque dans le menu contextuel.
Propriétés de l'objet
Un péché CODESYS-Standard, la boîte de dialogue des propriétés contient le Commun, Contrôle d'accès, et Construire dialogues.

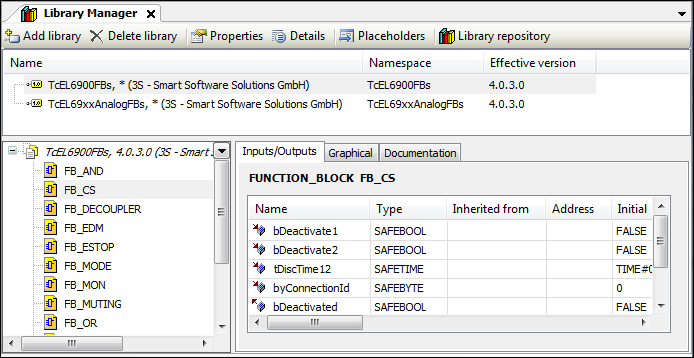

Rédacteur du gestionnaire de bibliothèque
Sections de l'éditeur
Liste des bibliothèques
Liste des blocs fonctionnels (d'une bibliothèque sélectionnée,
TcEL6900FBsdans l'exemple)Description du FB (d'un bloc fonctionnel sélectionné dans la liste des blocs fonctionnels ;
FB_CSdans l'exemple) avec le Entrées/Sorties, Graphique, et Documentation dialogues.
Pour plus d'informations, voir : Aide sur le gestionnaire de bibliothèque
Remarques sur le gestionnaire de bibliothèque
Important
Le Library Manager n'est pas adapté à la vérification des blocs de bibliothèque (blocs CEI et blocs externes) utilisés dans l'application de sécurité lors de la vérification et de l'acceptation. Les statuts pertinents pour l'exécution doivent être vérifiés dans la vue de comparaison (voir #UUID-7c44329c-df13-109c-be5e-bfedca7ff6d9).
Important
La liste des bibliothèques peut changer en mettant à jour le EtherCAT Safety Module.
