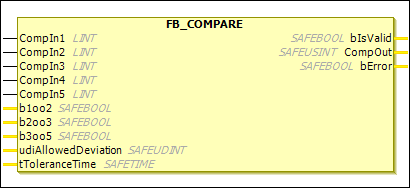

FB_COMPARE

Description Bloc Fonctionnel

Le FB_COMPARE bloc fonctionnel vérifie que les 2 à 5 entrées analogiques CompIn1 à CompIn5 sont égaux dans une fenêtre de tolérance basée sur le temps et la valeur. Le b1oo2, b2oo3, et b3oo5 les entrées sont utilisées pour spécifier le nombre d’entrées à évaluer. Le udiAllowedDeviation et tToleranceTime Les entrées (ms) spécifient les écarts et l'intervalle de temps autorisé entre les valeurs d'entrée. Le bIsValid la sortie renvoie une logique 1 si la comparaison aboutit à une valeur positive.

Le CompOut sortie contient la 1ère valeur analogique qui répond aux critères de comparaison.

Le ERROR L'état est entré si un débordement ou un sous-dépassement se produit. Puis le CompOut et bIsValid les sorties sont réglées sur 0 et le bError la sortie est réglée sur 1.

EL6900

Le FB_COMPARE Le bloc fonctionnel n’est pas pris en charge par le EL6900.

Tableau 36. VAR_INPUT

Nom	Type de données	Valeur initiale	Description, valeurs des paramètres
`CompIn1`	`LINT`	`0`	1er signal analogique pour la comparaison (1oo2, 2oo3, 3oo5) Types de données autorisés : `UINT`, `INT`, `UDINT`, `DINT`
`CompIn2`	`LINT`	`0`	2ème signal analogique pour la comparaison (1oo2, 2oo3, 3oo5) Types de données autorisés : `UINT`, `INT`, `UDINT`, `DINT`
`CompIn3`	`LINT`	`0`	3ème signal analogique pour la comparaison (2oo3, 3oo5) Types de données autorisés : `UINT`, `INT`, `UDINT`, `DINT`
`CompIn4`	`LINT`	`0`	4ème signal analogique pour la comparaison (3oo5) Types de données autorisés : `UINT`, `INT`, `UDINT`, `DINT`
`CompIn5`	`LINT`	`0`	5ème signal analogique pour la comparaison (3oo5) Types de données autorisés : `UINT`, `INT`, `UDINT`, `DINT`
`b1oo2`	`SAFEBOOL`	`FALSE`	Mode comparaison 1oo2 : seulement les deux premières entrées `CompIn1` et `CompIn2` sont actifs. Si les deux entrées sont égales (dans l’écart autorisé), alors la première entrée `CompIn1` est écrit au `CompOut` sortir. En cas d'erreur, le `CompOut` la sortie est désactivée et le `bIsValid` la sortie est réinitialisée. Seule une valeur constante est autorisée (pas de variable). Un seul des `b1oo2`, `b2oo3`, et `b3oo5` les entrées peuvent être`TRUE`.
`b2oo3`	`SAFEBOOL`	`FALSE`	Mode comparaison 2oo3 : seulement les trois premières entrées `CompIn1`, `CompIn2`, et `CompIn3` sont actifs. Si au moins deux entrées sont égales (dans l'écart autorisé), alors la première entrée avec la valeur valide est écrite dans le `CompOut` sortir. En cas d'erreur, le `CompOut` la sortie est désactivée et le `bIsValid` la sortie est réinitialisée. Seule une valeur constante est autorisée (pas de variable) Un seul des `b1oo2`, `b2oo3`, et `b3oo5` les entrées peuvent être`TRUE`.
`b3oo5`	`SAFEBOOL`	`FALSE`	Mode de comparaison 3oo5 : les cinq entrées `CompIn1`, `CompIn2`, `CompIn3`, `CompIn4`, et `CompIn5` sont actifs. Si au moins trois entrées sont égales (dans l'écart autorisé), alors la première entrée avec la valeur valide est écrite dans le `CompOut` sortir. En cas d'erreur, le `CompOut` la sortie est désactivée et le `bIsValid` la sortie est réinitialisée. Seule une valeur constante est autorisée (pas de variable) Un seul des `b1oo2`, `b2oo3`, et `b3oo5` les entrées peuvent être`TRUE`.
`udiAllowedDeviation`	`SAFEUDINT`	`0`	Écart autorisé lors de la comparaison des entrées Seule une valeur constante est autorisée (pas de variable)
`tToleranceTime`	`SAFETIME`	`TIME#0ms`	Période (en ms) pendant laquelle des valeurs inégales sont tolérées. Seule une valeur constante est autorisée (pas de variable)

Tableau 37. VAR_OUTPUT

Nom	Type de données	Valeur initiale	Description, valeurs des paramètres
`bIsValid`	`SAFEBOOL`	`FALSE`	`TRUE`: Les valeurs sont égales (dans l'écart autorisé).
`CompOut`	`SAFEUSINT`	`0`	Valeur de sortie : Correspond à la première `CompIn` valeur d'entrée qui remplit la comparaison. Types de données autorisés : `UINT`, `INT`, `UDINT`, `DINT`. Le type de données doit être sélectionné en fonction des types de données d'entrée.
`bError`	`SAFEUSINT`	`0`	`TRUE`: Le `CompOut` la sortie présente un débordement ou un sous-dépassement. `FALSE`: Aucune erreur ne s'est produite.

Nom

Type de données

Valeur initiale

Description, valeurs des paramètres

bIsValid

SAFEBOOL

FALSE

TRUE: Les valeurs sont égales (dans l'écart autorisé).

CompOut

SAFEUSINT

0

Valeur de sortie : Correspond à la première CompIn valeur d'entrée qui remplit la comparaison.

Types de données autorisés : UINT, INT, UDINT, DINT. Le type de données doit être sélectionné en fonction des types de données d'entrée.

bError

SAFEUSINT

0

TRUE: Le CompOut la sortie présente un débordement ou un sous-dépassement.

FALSE: Aucune erreur ne s'est produite.
