Boîte de dialogue : Propriétés – POU (sous SafetyApp)
En plus des propriétés standard, chaque POU situé sous SafetyApp possède les EtherCAT Safety Désactivation et IO de groupe propriétés.
Le Propriétés la boîte de dialogue s'ouvre en sélectionnant le POU correspondant dans l'arborescence du projet et en cliquant sur le bouton Propriétés commande dans le menu contextuel.
Onglet : Commun
Pour plus d'informations, voir : Boîte de dialogue : Propriétés : Communes
Onglet : Contrôle d'accès
Pour plus d'informations, voir : Boîte de dialogue : Propriétés : Contrôle d'accès

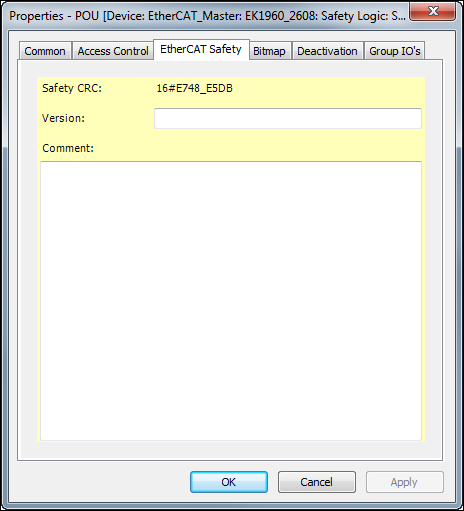

Onglet : EtherCAT Safety
![Boîte de dialogue : Propriétés – POU [EtherCAT Safety]](image/uuid-289d1ac9-0844-3cad-47b1-f8be17fe30fc.png)
CRC de sécurité | CRC de ce POU |
Version | Modifiable Le développeur peut librement attribuer la version. La version peut être utilisée pour détecter rapidement la version de l'objet dans la vue comparative de l'objet d'application de sécurité. |
Commentaire (modifiable) | Modifiable |
Onglet : Bitmap
Pour plus d'informations, voir : Boîte de dialogue : Propriétés : Bitmap

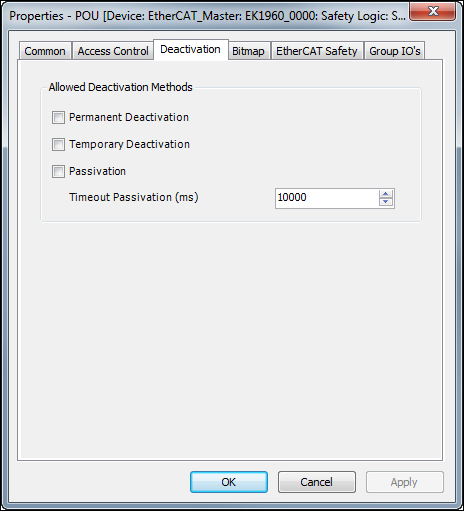

Onglet : Désactivation
Cet onglet est disponible uniquement pour le EtherCAT Safety Modules EL6910 et EK1960.
Les méthodes de désactivation du groupe de ce POU sont définies dans cet onglet. UN "Groupe" est considéré comme un POU exécuté dans le Safety Module avec ses périphériques logiques respectifs. Les méthodes qui ne sont pas activées ne sont pas disponibles dans la boîte de dialogue en ligne (voir Désactivation en ligne des groupes).
Désactivation permanente | Permet de désactiver définitivement le groupe de ce POU. Si cette méthode de désactivation est sélectionnée dans la boîte de dialogue en ligne, les valeurs de remplacement pour les sorties POU sont définies (voir : Désactivation – Valeurs de remplacement). |
Désactivation temporaire | Permet de désactiver le groupe de ce POU jusqu'à la prochaine fois EtherCAT Safety Le module est allumé. Si cette méthode de désactivation est sélectionnée dans la boîte de dialogue en ligne, les valeurs de remplacement pour les sorties POU sont définies. |
Passivation | Permet à un groupe avec exactement un FSoE Module à désactiver lorsque l'appareil connecté a été déconnecté de l'installation. Après désactivation par commande en ligne, la connexion définie dans le groupe doit signaler un |

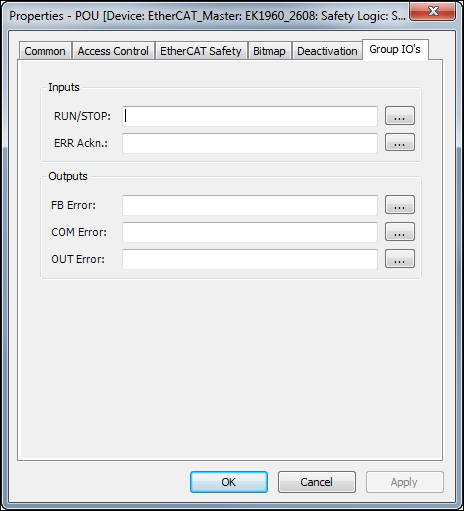

Propriétés – IO de groupe
MARCHE/ARRÊT | Facultatif Variable de démarrage ou d'arrêt du traitement des POU |
ERR Accusé de réception. | Doit être réglé Variable d'acquittement d'une erreur |
Variables d'entrée des E/S logiques pour l'échange de données avec le contrôleur principal (voir E/S logiques pour l'échange de données avec l'automate principal (contrôleur standard)).
Variables de sortie des blocs fonctionnels utilisés dans ceci ou dans un autre EtherCAT Safety POU.
Exemple :
POU_1.FB_AND_1.bAndOut.
Les variables d'entrée des E/S logiques ne peuvent pas être utilisées pour l'échange de données avec des appareils de terrain sûrs.
FB Erreur | Facultatif Variable d'affichage d'une erreur de bloc fonction |
Erreur COM | Facultatif Variable d'affichage d'une erreur de communication |
Erreur SORTIE | Facultatif Variable d'affichage d'une erreur des sorties locales (uniquement pour KL6904) |
Variables de sortie des E/S logiques pour l'échange de données avec l'automate principal (voir E/S logiques pour l'échange de données avec l'automate principal (contrôleur standard)).
Variables de sortie des E/S logiques pour l'échange de données avec des appareils de terrain sûrs.
Les variables d'entrée des blocs fonctionnels utilisés ne peuvent pas être utilisées.
