Commande : Désactiver / Activer le groupe
Appel : Menu contextuel du SafetyApp objet
Condition : Pour exécuter la commande, vous devez être connecté avec l'application standard. La demande standard doit être dans le [run] État.

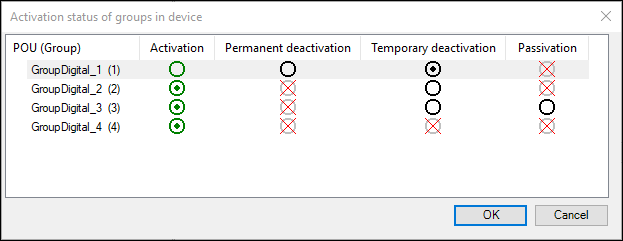

POE de sécurité | Nom du POU dans l'arborescence des appareils |
Activation | Un groupe désactivé est activé en permanence. Après activation du groupe, le POU associé est arrêté. Pour le démarrer, son signal RUN doit ensuite être mis de 0 à 1. |
Désactivation permanente | Le groupe est définitivement désactivé. Les valeurs de remplacement pour les sorties du POU correspondant sont définies. Voir: Affichage des valeurs de remplacement après la désactivation |
Désactivation temporaire | Le groupe est désactivé une fois jusqu'à la prochaine fois. EtherCAT SafetyLe module est allumé puis automatiquement réactivé. Lors de la désactivation, les valeurs de remplacement pour les sorties du POU sont définies. |
Passivation | Passivation: Un groupe avec exactement un FSoE Le module est désactivé lorsque l'appareil connecté a été déconnecté de l'installation. Après désactivation par commande en ligne, la connexion définie dans le groupe doit signaler un |
Passivation du délai d'attente | Temps mort |
D'ACCORD | Après avoir confirmé la boîte de dialogue, une boîte de dialogue de connexion s'ouvre. L'utilisateur doit disposer des autorisations nécessaires pour exécuter cette commande. |
| État de désactivation actuel du groupe dans le module de sécurité |
| Sélectionnable comme nouvel état de désactivation |
| Nouveau statut de désactivation sélectionné. Devient actif après confirmation avec D'ACCORD et connexion réussie. |
| Méthode de désactivation non activée pour ce groupe. (L'activation est toujours possible.) |
L'état passe d'actif à inactif immédiatement après l'exécution de la commande. L'état passe d'inactif à actif uniquement après un front montant du signal pour MARCHE/ARRÊT. L'état du POU (actif/inactif) est affiché dans l'arborescence des appareils derrière le nom de l'objet.
