Commandes
Commandes pour les réseaux FBD
Le CODESYS Safety for EtherCAT Safety Module module complémentaire fournit les commandes suivantes, qui sont également disponibles dans le CODESYS éditeur FBD standard.
Vous pouvez trouver une description détaillée de ces commandes dans le CODESYS -De l'aide pour Éditeur FBD standard: Commandes LOG/CONT
Insérer un réseau
Insérer un réseau (ci-dessous)
Toggle l'état des commentaires du réseau
Insérer une boîte
Insérer une boîte vide
Négation
Définir la connexion de sortie
Mettre à jour les paramètres
Supprimer les paramètres d'appel FB inutilisés
Insérer une affectation
Type de données (disponible dans le menu contextuel d'une entrée/sortie analogique)

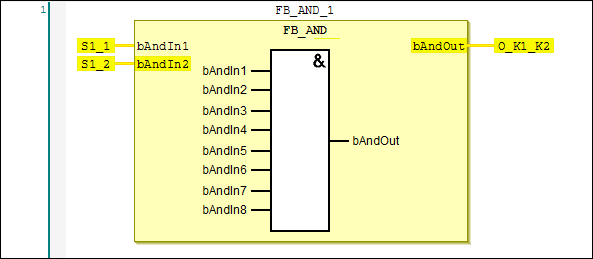

Commande : Insérer un réseau
Fonction : Insère un réseau dans la partie implémentation de l'éditeur. Si un réseau existe déjà, alors il est inséré avant le réseau actuel.
Appel : Menu contextual

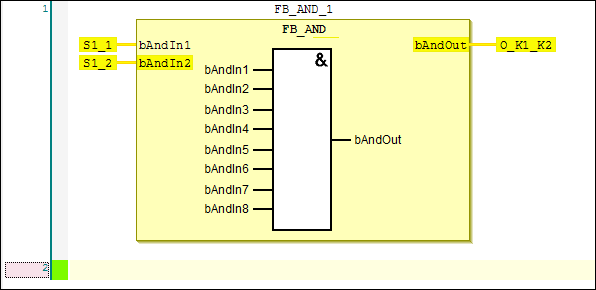

Réseau 2 inséré en dessous du Réseau 1
Commande : Insérer un réseau (ci-dessous)
Fonction : Insère un réseau en dessous du réseau actuel.
Appel : Menu contextual
Toggle l'état des commentaires du réseau
Fonction : Commente un réseau ou le ramène à l'état actif. Lorsqu'ils sont commentés, les éléments contenus dans le réseau sont ignorés et affichés comme désactivés.
Appel : Menu contextuel

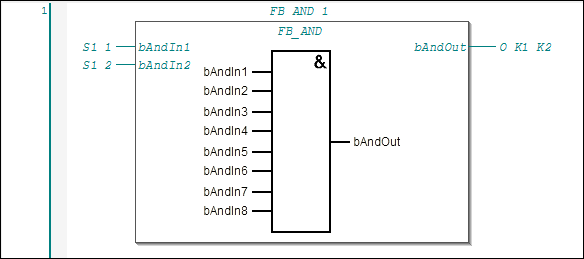

Réseau sous-commenté
État normal du réseau
