Éditeur de tâches de sécurité
Le rédacteur en chef de la Tâche de sécurité l'objet de l'application de sécurité est ouvert en double-cliquant sur l' Tâche de sécurité objet dans l'arborescence des périphériques ou en sélectionnant l'objet dans l'arborescence des périphériques et en activant l'option Modifier l'objet commande dans le menu contextuel.

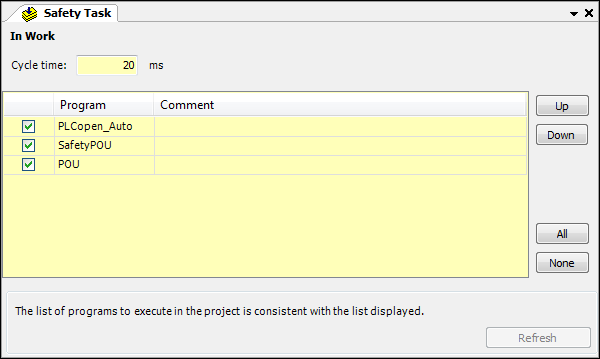

L'éditeur d'objets de tâches de sécurité comprend les sections suivantes :
Affichage des informations de broche de l'application de sécurité (ou Au travail) si la version de l'objet diffère de la version épinglée ou si l'application de sécurité n'a pas encore été épinglée. Pour plus d'informations sur les informations d'épinglage, voir : Editeur de l'objet d'application de sécurité
Affichage modifiable du temps de cycle
Liste des programmes
Boutons
Durée du cycle
Durée du cycle: Vous pouvez modifier la valeur du temps de cycle dans ce champ de saisie. Le temps de cycle est saisi en ms (millisecondes). Un temps de cycle raisonnable pour l'appareil sélectionné est prédéfini par défaut (20 ms dans l'exemple).
La valeur minimale est utilisée si une valeur saisie est inférieure à la valeur autorisée pour cet API de sécurité.
Il en va de même pour la valeur maximale.
Si le temps de cycle est modifié, le CRC de la broche et le CRC de l'objet Tâche de sécurité changent également.
Liste des programmes
La liste des programmes contient tous les programmes (POU de type PROGRAM) de l'application de sécurité.
Les cases à cocher de la première colonne de la liste des programmes indiquent quels programmes sont exécutés. Les entrées marquées dans la liste peuvent être commentées en désactivant la case à cocher de la première colonne. Les programmes dont les entrées sont commentées ne sont pas exécutés sur le contrôleur. Les commentaires sont annulés en cliquant sur la case à cocher ; les programmes correspondants sont appelés par la tâche. Tous les programmes de la liste peuvent être marqués en cliquant sur la case à cocher Tous bouton. Tous les programmes sont commentés en cliquant sur le bouton Aucun bouton.
Pour la documentation, un commentaire peut être saisi pour chaque entrée de programme dans la liste (double-cliquez sur l'icône Commentaire champ).
Changer les marqueurs
Les dernières modifications apportées à la liste des programmes sont marquées comme suit jusqu'à la fermeture de l'éditeur :
Rouge : Modifications de l'ordre ou du commentaire
Vert : programmes nouvellement ajoutés sous l'objet d'application de sécurité
Mise à jour de la liste des programmes
La liste des programmes de l'objet de tâche de sécurité est automatiquement mise à jour en cas de modification de la structure du projet sous l'objet d'application de sécurité dans l'arborescence du projet. La mise à jour automatique a également lieu lorsque l'éditeur de tâches de sécurité est ouvert. Cela est indiqué dans l'éditeur par le texte La liste des programmes à exécuter dans le projet est cohérente avec la liste affichée.
Exception: Si le développeur n'a pas les autorisations dans la gestion des utilisateurs pour modifier le Tâche de sécurité objet du projet, la liste des programmes de l'objet tâche n'est pas mise à jour automatiquement. Dans ce cas, Rafraîchir le bouton peut être cliqué, mais uniquement par un développeur disposant des autorisations nécessaires pour modifier le Tâche de sécurité objet.
Boutons pour changer la liste des programmes
L'éditeur contient les boutons
