Éditeur de comparaison
L'éditeur de comparaison permet de comparer le projet en cours avec un projet enregistré et affiche les différences entre les broches du projet en cours et celles du projet de comparaison. Il s'ouvre en double-cliquant sur l'objet d'application de sécurité dans la comparaison de projets.
Important
L'éditeur de comparaison est adapté à la vérification et à l'acceptation des états d'application épinglés.
Le CODESYS La comparaison de projets standard ne convient pas à la vérification et à l'acceptation d'une application de sécurité. Elle est utilisée uniquement comme fonction auxiliaire pour ouvrir les éditeurs de comparaison des objets modifiés.
Pour plus d'informations sur le CODESYS Comparaison de projets standard, voir : Comparaison de projets
Astuce
Les pins des projets sont comparés, et non les états d'objet réels des projets. Par conséquent, la vue ne fait aucune déclaration sur le fait que les projets sont ou non « en cours de travail » au moment de la comparaison.
Important
La vue de comparaison est disponible uniquement pour l'objet d'application de sécurité.
Il n'existe aucune vue de comparaison pour tous les autres objets de l'application Sécurité.

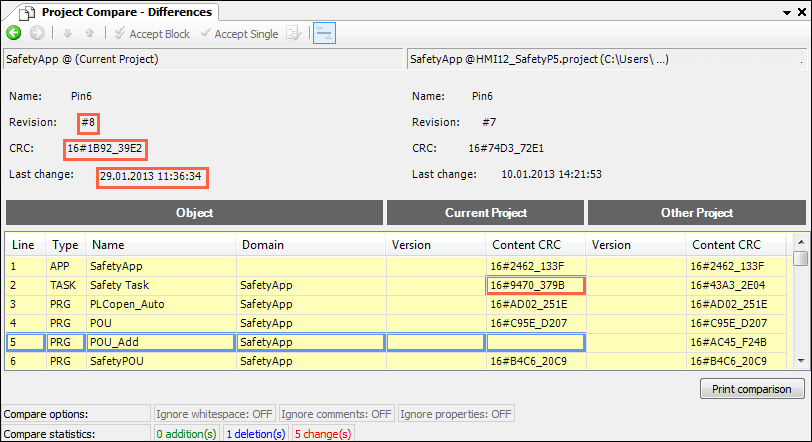

La partie supérieure de l'éditeur affiche les identifiants des broches des applications de sécurité des deux projets. La liste des objets se trouve après cela. Dans cette liste, les informations sauvegardées dans les broches (Version, Contenu CRC) des objets individuels des applications de sécurité sont répertoriés dans le Projet en cours et Projet de comparaison les colonnes et les différences sont surlignées en couleur.
Liste des objets appartenant à l'application de sécurité avec
Doubler
Numéros séquentiels des entrées
Taper
Type d'objet (voir : Disposition de l'onglet)
Nom
Nom de l'objet
Domaine
Nom de l'application à laquelle appartient l'objet
Version et Contenu CRC
Version et CRC de l'objet dans le projet actuel (Projet en cours colonne)
Version et Contenu CRC
Version et CRC de l'objet dans la broche du projet de comparaison (Projet de comparaison colonne)
Codage couleur des différences entre les broches du projet actuel et du projet de comparaison :
Insertions (l'objet est inclus dans la broche du projet actuel, mais pas dans la broche du projet de comparaison) : vert
Suppressions (l'objet n'est pas inclus dans la broche du projet actuel, mais est inclus dans la broche du projet de comparaison) : bleu
Modifications (l'objet est contenu dans les deux broches, mais avec des états d'objet différents) : rouge
Pour un résultat de la comparaison, voir : Comparaison d'impression
