Objets situés sous le contrôleur de sécurité

L'application de sécurité avec l'objet d'application de sécurité (Application de sécurité) et les objets de sécurité sont insérés sous le contrôleur de sécurité.

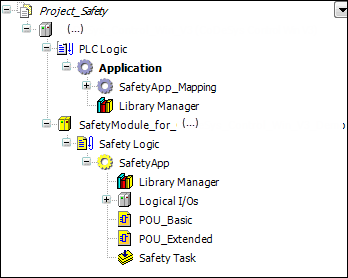

Figure 11. Arborescence du projet du contrôleur de sécurité avec application de sécurité
Arborescence du projet du contrôleur de sécurité avec application de sécurité


. Objets et/ou points de nœuds insérés automatiquement avec le contrôleur de sécurité et n'existant qu'une seule fois :

  • Logique de sécurité:

    • Point de nœud logique du contrôleur de sécurité, sous lequel précisément un objet d'application de sécurité peut être attaché

    • Pour les propriétés de la Logique de sécurité objet, voir Logique de sécurité

    • Logique de sécurité ne peut être ouvert avec aucun éditeur.

  • Application de sécurité:

    • Point nodal sous lequel se trouvent les objets appartenant à l'objet d'application de sécurité

    • Objet qui définit la version d'exécution du code et l'état actuellement sauvegardé (pin) (épinglage) de l'application.

    • L'éditeur de l'objet gère la liste des objets appartenant actuellement à l'objet d'application de sécurité.

    • Éditeur de l'objet d'application de sécurité (pour plus d'informations, voir : Editeur de l'objet d'application de sécurité)

    • Pour les propriétés de l'objet d'application de sécurité (voir : Objet d'application (sécurité))

  • Responsable de la bibliothèque:

    Contient les bibliothèques disponibles sur le contrôleur de sécurité inséré.

    Ce sont :

    • SafetyPLCopen

    • SafetyStandard

    • d'autres bibliothèques dépendantes du périphérique, si nécessaire

    • Pour plus d'informations, voir : Responsable de la bibliothèque

  • E/S logiques:

    • Point de nœud auquel des objets d'E/S logiques peuvent être ajoutés. Ces E/S logiques ajoutées sont utilisées pour l'échange de données et d'E/S avec le contrôleur standard

    • Pour plus d'informations, voir : Présentation des E/S logiques

  • Tâche de sécurité:

. Objets pouvant être présents plusieurs fois et ne s'insérant pas automatiquement :

  • GVL

    • La liste des variables globales de sécurité (GVL) sert à la représentation, à la déclaration et à l'édition des variables déclarées globalement qui sont valables dans l'ensemble de l'application de sécurité.

    • Propriétés de la GVL objet (voir : Liste des variables globales (sécurité))

    • Rédacteur en chef du GVL objet (voir : Rédacteur GVL)

  • POU de base de sécurité

    • Un POU Safety Basic est un objet de programmation (programme ou bloc fonctionnel) pour la création de code de programme au niveau de programmation de base.

    • Description de l'éditeur (voir : Éditeur de sécurité FBD)

    • Propriétés des POU de sécurité de base (voir : POU de sécurité)

  • POU de sécurité étendu

    • Un POU de sécurité étendu est un objet de programmation (programme ou bloc fonctionnel) pour la création de code de programme au niveau de programmation étendu.

    • POU de l'éditeur (voir : Éditeur de sécurité FBD)

    • Propriétés des POU de sécurité étendue (voir : POU de sécurité)

Astuce

Si nécessaire, les appareils locaux du contrôleur de sécurité sont suspendus en parallèle au point de nœud de logique de sécurité sous le contrôleur de sécurité.

Ajout des objets de sécurité

Tous les objets qui ne sont pas ajoutés automatiquement peuvent être ajoutés en activant l'option Ajouter un objet commande dans le Projet menu.

Cette commande ouvre un sous-menu avec les objets qui peuvent être insérés à la position qui vient d'être sélectionnée dans l'arborescence des périphériques.

Par exemple, les GVL et les POU de sécurité ne peuvent être insérés que si l'objet d'application de sécurité est sélectionné. Les E/S logiques ne peuvent être ajoutées que si l'objet d'application de sécurité est sélectionné. E/S logiques le nœud est sélectionné.
