Module PSDevice

Description du bloc fonctionnel

Ce bloc fonctionnel appartient au SafetyProfisafeDevice bibliothèque.

Astuce

La version du bloc fonctionnel décrite ici correspond à la dernière version du bloc fonctionnel dans la liste des versions du chapitre « Bibliothèques de pilotes » du Manuel d'utilisation de sécurité.

Utilisation de l'instance de bloc de fonctions

Les entrées du bloc fonctionnel PSDeviceModule sont des signaux d'état qui sont envoyés du module F à l'hôte F. Les sorties du bloc fonctionnel sont des signaux de commande qui sont envoyés de l'hôte F au module F.

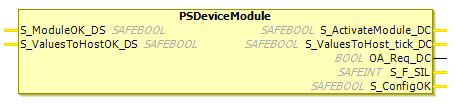

Figure 129. Bloc fonctionnel « PSDeviceModule »

Tableau 126. Entrées (VAR_INPUT)

Nom	Type de données	Valeur initiale	Description
`S_ModuleOK_DS`	`SAFEBOOL`	`FALSE`	`TRUE`:L'application ne signale aucune erreur de périphérique à l'hôte F. `FALSE`:L'application signale une erreur de périphérique à l'hôte F. Remarque : le signal d'entrée est la négation du signal d'entrée `Device_Fault_DS` comme spécifié dans la norme « IEC 61784-3-3 : Réseaux de communication industriels - Profils - Partie 3 ».
`S_ValuesToHostOK_DS`	`SAFEBOOL`	`FALSE`	`TRUE`: Les signaux de sortie de l'application ( = signaux d'entrée pour le F-Host) sont valides. `FALSE`: Les signaux de sortie de l'application ( = signaux d'entrée pour le F-Host) ne sont pas valides. Remarque : le signal d'entrée est la négation du signal d'entrée `FV_activated_DS` comme spécifié dans la norme « IEC 61784-3-3 : Réseaux de communication industriels - Profils - Partie 3 ».

Nom

Type de données

Valeur initiale

Description

S_ModuleOK_DS

SAFEBOOL

FALSE

TRUE:L'application ne signale aucune erreur de périphérique à l'hôte F.

FALSE:L'application signale une erreur de périphérique à l'hôte F.

Remarque : le signal d'entrée est la négation du signal d'entrée Device_Fault_DS comme spécifié dans la norme « IEC 61784-3-3 : Réseaux de communication industriels - Profils - Partie 3 ».

S_ValuesToHostOK_DS

SAFEBOOL

FALSE

TRUE: Les signaux de sortie de l'application ( = signaux d'entrée pour le F-Host) sont valides.

FALSE: Les signaux de sortie de l'application ( = signaux d'entrée pour le F-Host) ne sont pas valides.

Remarque : le signal d'entrée est la négation du signal d'entrée FV_activated_DS comme spécifié dans la norme « IEC 61784-3-3 : Réseaux de communication industriels - Profils - Partie 3 ».

Tableau 127. Sorties (VAR_OUTPUT)

Nom	Type de données	Valeur initiale	Description
`S_ActivateModule_DC`	`SAFEBOOL`	`FALSE`	`TRUE`:Les signaux d'entrée (variables mappées sur l'application IEC) du module F ont des valeurs valides. `FALSE`:Les signaux d'entrée (variables mappées sur l'application IEC) du module F ont des valeurs non valides. Remarque : le signal de sortie est la négation du signal de sortie `activate_FV_DC` comme spécifié dans la norme « IEC 61784-3-3 : Réseaux de communication industriels - Profils - Partie 3 ».
`S_ValuesToHost_tick_DC`	`SAFEBOOL`	`FALSE`	`TRUE`:Le numéro de surveillance (MNR) a changé. Pour une description du numéro de surveillance, voir Numéro de surveillance (MNR) `FALSE`:Le numéro de surveillance (MNR) n'a pas changé.
`OA_Req_DC`	`BOOL`	`FALSE`	`TRUE`:Demander qu'une invite utilisateur soit affichée (facultatif) `FALSE`:Demander qu'aucune invite utilisateur ne soit affichée (facultatif)
`S_F_SIL`	`SAFEINT`	`0`	Niveau d'intégrité de sécurité. Défini dans la configuration de F-Host comme paramètre F `F_SIL` pour le module F `1`: SIL1 `2`:SIL2 `3`:SIL3 `4`:Aucun SIL attribué (par exemple, industrie de transformation) `0`: Aucune valeur valide disponible
`S_ConfigOK`	`SAFEBOOL`	`FALSE`	`TRUE`:Les paramètres F valides pour le module F ont été reçus par l'hôte F. `FALSE`: Attendre la réception des paramètres F pour le module F par l'hôte F
