Cycle PROFIsafe
Numéro de surveillance (MNR)

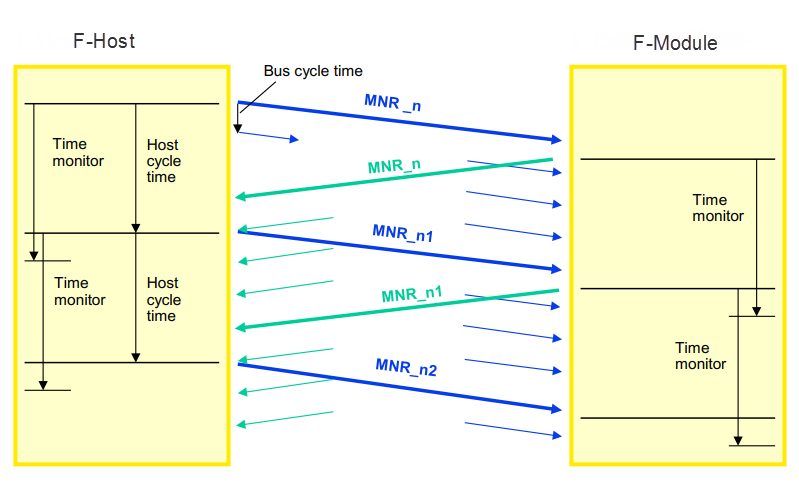

L'image montre une transmission sûre de PROFIsafe Télégrammes de l'hôte F vers le module F et inversement. La transmission est sécurisée par un numéro de surveillance (MNR). L'hôte F démarre sa transmission avec le numéro de surveillance MNR_n. Après réception de ce télégramme F-PROFIsafe valide, le module F répond immédiatement avec un télégramme correspondant avec le numéro de surveillance MNR_n. Après réception de la réponse du module F, l'hôte F modifie le numéro de surveillance en MNR_n1. Ce mécanisme de numéro de surveillance pour confirmer la transmission entre l'hôte F et le module F doit également être appliqué pour la transmission sûre des entrées/sorties et des informations d'état (entrées FB) du module F pour une transmission sûre de la part de l'application IEC du module F. Un signal ou une entrée FB (état du module F) n'a été transmis de manière sûre à l'hôte F que si le signal de sortie ou l'entrée FB a appliqué statiquement au moins un cycle de transmission complet. Cela signifie que la sortie FB S_ValuesToHost_tick_DC a été réglé deux fois. Avec la première impulsion de la sortie FB S_ValuesToHost_tick_DC, le signal de sortie ou l'entrée FB est synchronisé avec le mécanisme de protection de la transmission. La deuxième impulsion confirme que la transmission vers l'hôte F a eu lieu.
