Onglet : Objets (liste d'objets)

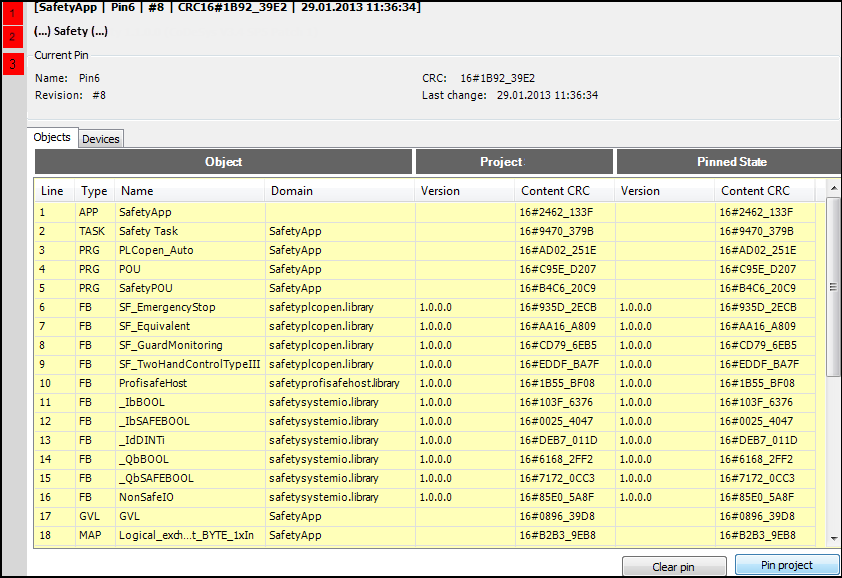

Le Objets L'onglet de l'objet d'application de sécurité est la liste des objets. Dans cette vue, le projet actuel est comparé à la dernière version épinglée du projet.
:Informations sur le code PIN ou, si l'application a été modifiée : Au travail
: Actuel CODESYS Safety Extension version
: Broche actuelle de la demande de sécurité, composée de :Nom
CRC (broche CRC)
Révision
Dernier changement
Pour des informations détaillées sur les informations de code PIN, voir Épinglage
Broche CRC
Le CRC de broche est un CRC pour tous les objets de l'application de sécurité, y compris les blocs de bibliothèque utilisés.
Disposition de l'onglet
La vue de comparaison (onglet « Objets ») affiche les informations suivantes :
Objet
Doubler
Numéros séquentiels des entrées
Taper
Type d'objet (voir tableau)
Nom
Nom de l'objet
Domaine
Projet
Version et Contenu CRC
Version et CRC de l'objet dans le projet actuel (État du projet colonne)
État épinglé
Version et Contenu CRC
Version et CRC du dernier objet épinglé
Boutons
Astuce
La liste d'objets contient également des entrées pour tous les objets de sécurité des bibliothèques intégrées à l'application. Seuls ceux référencés à partir des objets de l'application sont inclus. Cependant, cela inclut également les objets des bibliothèques qui ne sont pas appelés à partir du code utilisateur, mais à partir du code système, en particulier à partir des pilotes d'E/S.
Type d'objet | Taper | Nom |
|---|---|---|
Application |
| Nom de l'objet d'application |
Tâche |
| Nom de l'objet de tâche |
Programme POU |
| Nom du programme POU |
Bloc fonctionnel POU |
| Nom de l'objet POU du bloc fonctionnel |
Liste des variables globales |
| Nom de l'objet GVL |
Cartographie des E/S |
| Nom de l'objet de périphérique logique/paramètre d'application |
Configuration sécurisée |
| Nom de l'objet de périphérique logique/paramètre d'application |
Paramétrage sécurisé |
| Nom de l'objet périphérique logique |
De plus, la liste d’objets contient les Effacer la broche et Projet Pin boutons. Vous trouverez une description détaillée de ces commandes dans Épinglage.

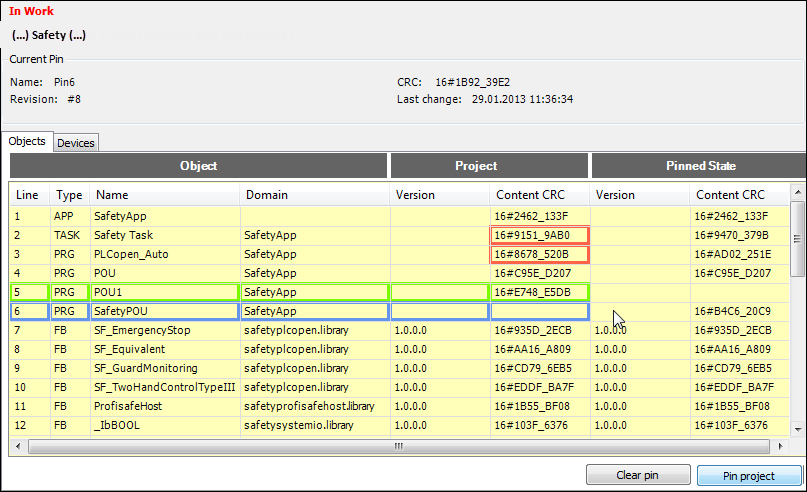

Affichage des différences entre le statut épinglé et le statut du projet
Les différences détectées lors de la comparaison sont affichées comme suit :
Le contenu d'un objet a été modifié et le Contenu CRC de la État du projet est marqué en rouge.
Un nouvel objet a été ajouté et le Objet et État du projet sont marqués en vert.
Un objet a été supprimé : Le Objet est marqué en bleu.
Mise à jour
La liste des objets est automatiquement mise à jour à l'ouverture de l'éditeur et à l'exécution de la commande Projet Pin et Effacer la broche commandes.
