SF_TestableSafetySensor

Astuce

La version du bloc fonctionnel telle que décrite ici correspond à la dernière version du bloc fonctionnel dans Liste des versions des blocs fonctionnels.

Normes de sécurité applicables

SF_TestableSafetySensor est un bloc fonctionnel PLCopen certifié. Pour des informations détaillées sur les normes appliquées, voir « PLCopen – Comité technique 5 – Logiciel de sécurité ».

Important

Les exigences énumérées dans les normes doivent être respectées par l’utilisateur.

Description de l'interface

Ce FB est utilisé pour les tests périodiques d'un capteur électronique/optique testable ou d'un équipement de protection électrosensible de type 2 (ESPE). Le FB peut également être utilisé pour des capteurs de sécurité testables externes (ESPE:Équipement de protection électrosensible, par exemple faisceau lumineux). Il surveille également l'état du capteur de sécurité.

Tableau 50. VAR_ENTRÉE

Nom	Type de données	Valeur initiale	Description, valeurs des paramètres
`Activate`	`BOOL`	`FALSE`	Paramètres d'entrée généraux
`S_OSSD_In`	`SAFEBOOL`	`FALSE`	Variable État de la sortie du capteur, par exemple grille lumineuse. `FALSE`:Capteur de sécurité en état de test ou demande de réponse orientée sécurité. `TRUE`:Capteur en état de fonctionnement normal
`StartTest`	`BOOL`	`FALSE`	Variable Entrée pour démarrer le test du capteur. Ensembles `S_TestOut` et démarre la fonction de surveillance du temps interne du FB. `FALSE`:Aucun test demandé. `TRUE`:Test demandé
`TestTime`	`TIME`	`T#10ms`	Constante. Plage : `0 … 150 ms`. Temps de test pour le capteur de sécurité. La note d'avertissement « TestTime » doit être respectée.
`NoExternalTest`	`BOOL`	`FALSE`	Constante Indique si le test du capteur manuel externe est pris en charge. `FALSE`: Le test manuel externe du capteur est pris en charge. Après un test automatique du capteur défaillant, un test automatique n'est à nouveau possible qu'après une séquence de commutation manuelle complète du capteur. `TRUE`: Le test manuel externe du capteur n'est pas pris en charge. Après un test automatique du capteur défaillant, un test automatique est à nouveau possible, sans commutation manuelle du capteur.
`S_StartReset`	`SAFEBOOL`	`FALSE`	Paramètres d'entrée généraux
`S_AutoReset`	`SAFEBOOL`	`FALSE`	Paramètres d'entrée généraux
`Reset`	`BOOL`	`FALSE`	Paramètres d'entrée généraux

Heure de test

Pour les développeurs du niveau étendu : Le TestTime l'entrée doit être définie sur une valeur constante. Cette valeur ne doit pas être modifiée pour les appels.

Tableau 51. VAR_OUTPUT

Nom	Type de données	Valeur initiale	Description, valeurs des paramètres
`Ready`	`BOOL`	`FALSE`	Paramètres de sortie généraux
`S_OSSD_Out`	`SAFEBOOL`	`TRUE`	Sortie orientée sécurité qui affiche l'état de l'ESPE. `FALSE`:Le capteur a une demande d'action orientée vers la sécurité ou une erreur de test. `TRUE`:Le capteur n'a aucune demande d'action orientée vers la sécurité, ET erreur de test.
`S_TestOut`	`SAFEBOOL`	`TRUE`	Couplé à l'entrée de test du capteur. Bien que spécifié comme `SAFEBOOL`, dans la pratique, le signal est souvent connecté à un `BOOL` sortir. `FALSE`: Demande de test envoyée `TRUE`: Aucune demande de test
`TestPossible`	`BOOL`	`FALSE`	Signal de rétroaction au processus. `FALSE`:Un test automatique du capteur n'est pas possible. `TRUE`:Un test automatique du capteur est possible.
`TestExecuted`	`BOOL`	`FALSE`	Un front de signal positif indique l'exécution réussie du test automatique du capteur. `FALSE`: Un test automatique du capteur n'a pas encore été effectué. Un test automatique du capteur est actif. Un test automatique du capteur a échoué. `TRUE`:Un test de capteur a été effectué avec succès.
`Error`	`BOOL`	`FALSE`	Paramètres de sortie généraux
`DiagCode`	`WORD`	`16#0000`	Codes de diagnostic

Astuce

OSSD signifie : Output Signal Switching Device

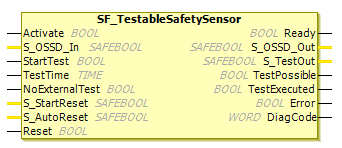

Figure 82. Bloc fonctionnel : SF_TestableSafetySensor

Description fonctionnelle

Type 2 ESPE est utilisé pour les tests périodiques. Il est destiné à détecter une erreur dangereuse (par exemple, une défaillance du capteur, un temps de réponse dépassant le temps spécifié). Le signal de test doit simuler le fonctionnement du contrôle de mesure et la durée du test périodique ne doit pas dépasser 150 ms. Le test doit vérifier que chaque faisceau lumineux fonctionne de la manière spécifiée par l'utilisateur. Si le test doit être lancé par un système de contrôle externe axé sur la sécurité (par exemple une machine), alors le ESPE doit être équipé d'un équipement d'entrée approprié (par exemple un terminal).

Important

Le ESPE doit être sélectionné en fonction des normes du produit et des catégories requises selon les normes.

Il convient de surveiller, à l'aide d'une fonctionnalité distincte, que le test soit lancé à des intervalles appropriés.

Attention

Le S_StartReset et S_AutoReset les entrées ne doivent être activées que s'il est garanti qu'aucune situation dangereuse ne peut survenir lors du démarrage du S-PLC.

Procédure. Mode test

StartTest = TRUE: STestOut = FALSE. Début du temps de surveillance
S_TestOut le signal arrête l'émetteur (surveillance de TestTime commencé pour la première fois)
S_OSSD_In passe de TRUE à FALSE (surveillance de TestTime commencé pour la deuxième fois)
S_TestOut passe de FALSE à TRUE
Démarrer l'émetteur
Capteur S_OSSD_In passe de FALSE à TRUE
Arrêter de surveiller le temps
S_OSSD_Out est TRUE pendant le test

. Verrouillage de démarrage optionnel

Blocage au démarrage après activation du FB
Blocage de démarrage après interruption de la garde

Diagramme d'état

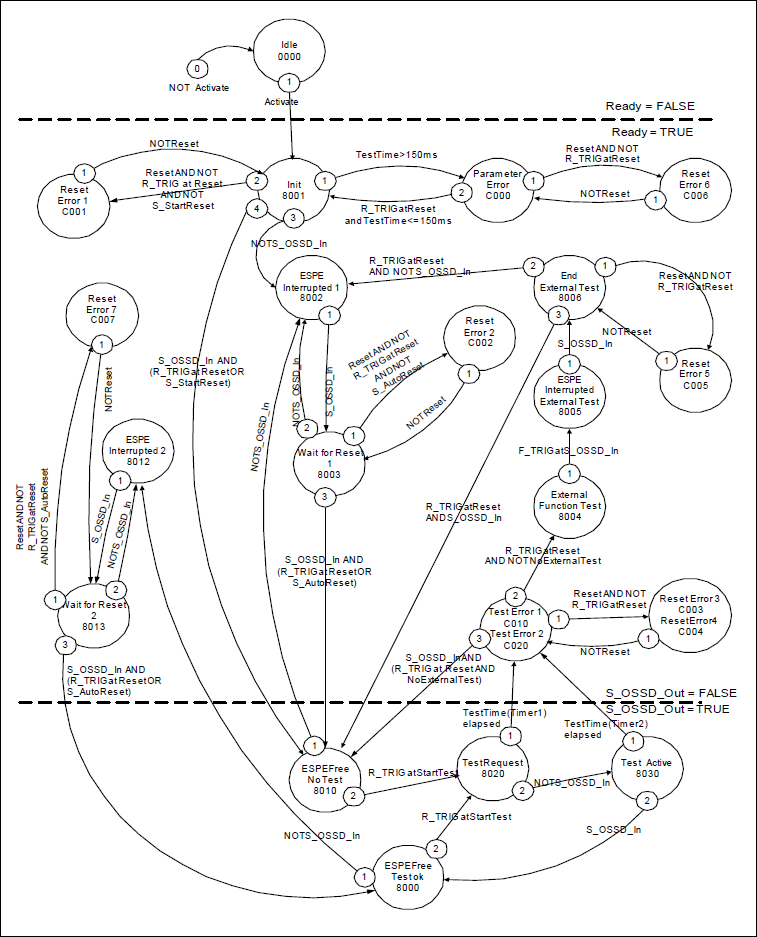

Figure 83. Diagramme d'état : SF_TestableSafetySensor

Astuce

Remarque : La transition d’un état à l’autre Idle État, initié par Activate = FALSE, n'est pas affiché. Dans tous les cas, ces transitions ont la priorité la plus élevée.

Diagramme de temps

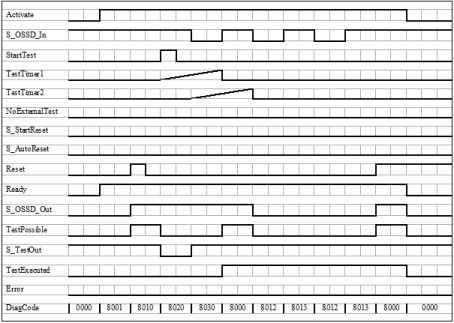

Figure 84. Diagramme temporel : SF_TestableSafetySensor

Détection d'erreur

Les conditions suivantes forcent une transition vers l'état d'erreur :

Expiration du délai de test sans retour de capteur retardé
Test sans retour de signal de capteur
Signal de réinitialisation statique non valide dans le processus
Contrôle de plausibilité du réglage du temps de surveillance

Comportement d'erreur

En cas d'événement d'erreur, le S_OSSD_Out la sortie est réglée sur FALSE et reste dans cet état. Dès que l'erreur a été corrigée et que le capteur est en fonctionnement (S_OSSD_In = TRUE), une réinitialisation supprime l'état d'erreur et définit le S_OSSD_Out sortie vers TRUE.

Si S_AutoReset = FALSE, alors un front de déclenchement montant est requis lors de la réinitialisation.

Après la transition de S_OSSD_In à TRUE, le verrouillage de démarrage optionnel peut être redémarré par un front montant au Reset saisir.

Après l'activation du bloc fonctionnel, le verrouillage de démarrage optionnel peut être redémarré par un front de déclenchement montant au niveau Reset saisir.

Codes d'erreur et d'état spécifiques à FB

Tableau 52. Codes d'erreur spécifiques à FB

`DiagCode`	Nom de la statue	Description de l'état et paramètre de sortie
`16#C000`	`Parameter Error`	Valeur invalide du paramètre TestTime Valeurs entre `0 ms` et `150 ms` sont possibles. `Ready = TRUE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted = FALSE` `Error = TRUE`
`16#C001`	`Reset Error 1`	Condition de réinitialisation statique détectée après l'activation du FB `Ready = TRUE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted = FALSE` `Error = FALSE`
`16#C002`	`Reset Error 2`	Statique `Reset` condition détectée dans l'état `8003` `Ready = TRUE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted = FALSE` `Error = TRUE`
`16#C003`	`Reset Error 3`	Condition de réinitialisation statique détectée dans l'état `C010`. `Ready = TRUE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted = FALSE` `Error = TRUE`
`16#C004`	`Reset Error 4`	Condition de réinitialisation statique détectée dans l'état `C020`. `Ready = TRUE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted = FALSE` `Error = TRUE`
`16#C005`	`Reset Error 5`	Condition de réinitialisation statique détectée dans l'état `8006` `Ready = TRUE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted = FALSE` `Error = TRUE`
`16#C006`	`Reset Error 6`	Condition de réinitialisation statique détectée dans l'état `C000`. `Ready = TRUE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted = FALSE` `Error = TRUE`
`16#C007`	`Reset Error 7`	Condition de réinitialisation statique détectée dans l'état `8013` `Ready = TRUE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted = TRUE` `Error = TRUE`
`16#C010`	`Test Error 1`	Le temps de test a expiré dans le statut `8020` `Ready = TRUE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted= FALSE` `Error = TRUE`
`16#C020`	`Test Error 2`	Le temps de test a expiré dans le statut `8030` `Ready = TRUE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted= FALSE` `Error = TRUE`

Tableau 53. Codes d'état spécifiques à FB

`DiagCode`	Nom de la statue	Description de l'état et paramètre de sortie
`16#0000`	`Idle`	Le bloc fonctionnel n'est pas actif (état de base). `Ready = FALSE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted = FALSE` `Error = FALSE`
`16#8001`	`Init`	Une activation a été détectée par le bloc fonction. `Ready = TRUE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted = FALSE` `Error = FALSE`
`16#8002`	`ESPE Interrupted 1`	Le FB a détecté une exigence de sécurité. Le commutateur n'a pas encore été testé automatiquement. `Ready = TRUE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted = FALSE` `Error = FALSE`
`16#8003`	`Wait for Reset 1`	Attendre le front de déclenchement montant après l'état `16#8002`. `Ready = TRUE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted = FALSE` `Error = FALSE`
`16#8004`	`External Function Test`	Le test automatique du capteur a échoué. Un test manuel externe du capteur est nécessaire. La prise en charge du test manuel externe nécessaire du capteur a été activée sur le bloc de fonction (`NoExternalTest = FALSE`). Un bord de signal négatif est requis au niveau du capteur. `Ready = TRUE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted = FALSE` `Error = FALSE`
`16#8005`	`ESPE Interrupted` `External Test`	Le test automatique du capteur a échoué. Un test manuel externe du capteur est nécessaire. La prise en charge du test manuel externe nécessaire du capteur a été activée sur le bloc de fonction (`NoExternalTest = FALSE`). UN `TRUE` un signal est requis au niveau du capteur. `Ready = TRUE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted = FALSE` `Error = FALSE`
`16#8006`	`End External Test`	Le test automatique du capteur a échoué. Un test manuel externe du capteur est nécessaire. La prise en charge du test manuel externe nécessaire du capteur a été activée sur le bloc de fonction (`NoExternalTest = FALSE`). Le test manuel externe est terminé. L'appareil a détecté un cycle de commutation de capteur complet (contrôlé en externe). `Ready = TRUE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted = FALSE` `Error = FALSE`
`16#8010`	`ESPE Free No Test`	Le FB n'a pas détecté d'exigence de sécurité. Le capteur n'a pas été testé automatiquement. `Ready = TRUE` `S_OSSD_Out = TRUE` `S_TestOut = TRUE` `TestPossible = TRUE` `TestExecuted = FALSE` `Error = FALSE`
`16#8020`	`Test Request`	Le test automatique du capteur est actif. Le minuteur de test est démarré pour la première fois. Le signal de l'émetteur a été désactivé par le bloc de fonction. Le signal du récepteur doit suivre le signal de l'émetteur. `Ready = TRUE` `S_OSSD_Out = TRUE` `S_TestOut = FALSE` `TestPossible = FALSE` `TestExecuted = FALSE` `Error = FALSE`
`16#8030`	`Test Active`	Le test automatique du capteur est actif. Le minuteur de test est démarré une deuxième fois. Le signal de l'émetteur du capteur a été activé par le bloc de fonction. Le signal du récepteur doit suivre le signal de l'émetteur. `Ready = TRUE` `S_OSSD_Out = TRUE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted = FALSE` `Error = FALSE`
`16#8000`	`ESPE Free Test ok`	Le FB n'a pas détecté d'exigence de sécurité. Le capteur a été testé automatiquement. `Ready = TRUE` `S_OSSD_Out = TRUE` `S_TestOut = TRUE` `TestPossible = TRUE` `TestExecuted =TRUE` `Error = FALSE`
`16#8012`	`ESPE Interrupted 2`	Le FB a détecté une exigence de sécurité. Le commutateur a été testé automatiquement. `Ready = TRUE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted =TRUE` `Error = FALSE`
`16#8013`	`Wait for Reset 2`	Attendez un front de déclenchement montant de réinitialisation après l'état `16#8012`. `Ready = TRUE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted =TRUE` `Error = FALSE`
