SF_MutingPar

Astuce

La version du bloc décrite ici correspond à la dernière version du bloc dans le Liste des versions des blocs

Normes de sécurité applicables

SF_MutingPar est un composant PLCopen certifié. L'utilisateur peut trouver des informations détaillées sur les normes appliquées sous "PLCopen - Comité Technique 5 - Logiciel de Sécurité".

Important

Les exigences énumérées dans les normes doivent être respectées par l'utilisateur.

Important

Ce bloc diffère de la spécification PLCopen, voir Diagramme d'état.

Description de l'interface

Muting est la suppression délibérée de la fonction de sécurité. Dans ce bloc, l'inhibition parallèle avec quatre capteurs d'inhibition est spécifiée.

Tableau 59. VAR_INPUT

nom	Type de données	Valeur initiale	Description, valeurs des paramètres
`Activate`	`BOOL`	`FALSE`	Paramètres d'entrée généraux
`S_AOPD_In`	`SAFEBOOL`	`FALSE`	variable Signal de commutation de sortie (`OSSD)` du dispositif d'optoprotection actif (`AOPD`) `FALSE`: Zone de protection interrompue. `TRUE`: Zone de protection non interrompue.
`MutingSwitch11`	`BOOL`	`FALSE`	variable État du capteur d'inhibition 11. `FALSE`: Le capteur d'inhibition 11 n'est pas amorti. `TRUE`: La pièce amortit le capteur d'inhibition 11. Remarque : En fonction des exigences de sécurité, doit être utilisé à la place de `BOOL` avec `SAFEBOOL` être connecté
`MutingSwitch12`	`BOOL`	`FALSE`	Variable. État du capteur d'inhibition 12. `FALSE`: Le capteur d'inhibition 12 n'est pas amorti. `TRUE`: La pièce amortit le capteur d'inhibition 12 Remarque : En fonction des exigences de sécurité, doit être utilisé à la place de `BOOL` avec `SAFEBOOL` être connecté.
`MutingSwitch21`	`BOOL`	`FALSE`	Variable. État du capteur d'inhibition 21. `FALSE`: Le capteur d'inhibition 21 n'est pas amorti. `TRUE`: La pièce amortit le capteur d'inhibition 21 Remarque : En fonction des exigences de sécurité, doit être utilisé à la place de `BOOL` avec `SAFEBOOL` être connecté.
`MutingSwitch22`	`BOOL`	`FALSE`	variable État du capteur d'inhibition 22. `FALSE`: Le capteur d'inhibition 22 n'est pas amorti. `TRUE`: La pièce amortit le capteur d'inhibition 22 Remarque : En fonction des exigences de sécurité, doit être utilisé à la place de `BOOL` avec `SAFEBOOL` être connecté.
`S_MutingLamp`	`SAFEBOOL`	`FALSE`	Variable ou constante Affiche l'état de la lampe d'inhibition. `FALSE`: Lampe d'inhibition défectueuse `TRUE`: Lampe d'inhibition non défectueuse.
`DiscTime11_12`	`TIME`	`T#0s`	constante `0 .. 4 s` Temps de divergence maximum pour `MutingSwitch11` et `MutingSwitch12`. La note d'avertissement « DiscTime11_12, DiscTime21_22 et MaxMutingTime » doit être respectée.
`DiscTime21_22`	`TIME`	`T#0s`	constante `0 .. 4 s` Temps de divergence maximum pour `MutingSwitch21` et `MutingSwitch22`. La note d'avertissement « DiscTime11_12, DiscTime21_22 et MaxMutingTime » doit être respectée.
`MaxMutingTime`	`TIME`	`T#0s`	constante `0 .. 10 min` Temps maximum pour une séquence d'inhibition complète, la minuterie démarre lorsque le premier capteur d'inhibition est amorti. La note d'avertissement « DiscTime11_12, DiscTime21_22 et MaxMutingTime » doit être respectée.
`MutingEnable`	`BOOL`	`FALSE`	Variable ou constante. Commande du système de contrôle qui active le démarrage de la fonction d'inhibition lorsque le cycle de la machine le demande. Après le démarrage de la fonction Muting, ce signal peut être désactivé. `FALSE`: Muting non activé. `TRUE`: Démarrage de la fonction Muting activée.
`S_StartReset`	`SAFEBOOL`	`FALSE`	Paramètres d'entrée généraux
`Reset`	`BOOL`	`FALSE`	Paramètres d'entrée généraux

DiscTime11_12, DiscTime21_22 et MaxMutingTime

Pour les développeurs du niveau étendu : les entrées DiscTime11_12, DiscTime21_22 et MaxMutingTime doivent être liés à des valeurs constantes. c'est-à-dire Ces valeurs ne peuvent pas être modifiées lors des appels !

Tableau 60. VAR_OUTPUT

nom	Type de données	Valeur initiale	Description, valeurs des paramètres
`Ready`	`SAFEBOOL`	`FALSE`	Paramètres de sortie généraux
`S_AOPD_Out`	`SAFEBOOL`	`FALSE`	Sortie relative à la sécurité, indique l'état du dispositif de protection non isolant de l'application d'inhibition. `FALSE`: `AOPD`-La zone du dispositif de protection est interrompue et l'inhibition n'est pas active. `TRUE`:UN`OPD`-La zone du dispositif de protection n'est pas interrompue ou l'inhibition est active.
`S_MutingActive`	`SAFEBOOL`	`FALSE`	Affiche l'état du processus de mise en sourdine. `FALSE`: Muting non actif. `TRUE`: Muting actif.
`Error`	`BOOL`	`FALSE`	Paramètres de sortie généraux
`DiagCode`	`WORD`	`16#0000`	Codes de diagnostic

Important

Un court-circuit dans les signaux du capteur d'inhibition ou une erreur d'application fonctionnelle lors de la prise en charge de ces signaux n'est pas reconnu par ce bloc, mais est interprété comme une séquence d'inhibition incorrecte. (type de données BOOL (pas sûr), fourni par le matériel ou le logiciel utilisateur fonctionnel.) Cependant, une mise en sourdine indésirable ne devrait pas se produire. L'utilisateur doit en tenir compte dans son analyse des risques.

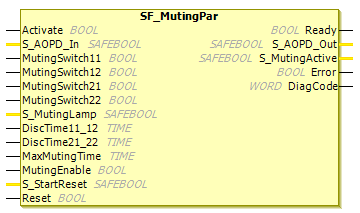

Figure 88. 'Module SF_MutingPar

Description fonctionnelle

L'inhibition est la suppression intentionnelle d'une fonction de sécurité. Ceci est nécessaire si, par exemple, des matériaux doivent être transportés dans la zone dangereuse sans provoquer l'arrêt de la machine. L'inhibition est déclenchée par un capteur d'inhibition. L'utilisation de deux ou quatre capteurs d'inhibition et leur intégration correcte dans le processus de production doivent garantir que personne ne pénètre dans la zone dangereuse pendant que la barrière immatérielle est inhibée. Les capteurs d'inhibition peuvent être des détecteurs de proximité, des barrières photoélectroniques, des interrupteurs de fin de course, etc., qui ne doivent pas nécessairement être de sécurité. Le mode Muting actif doit être indiqué par des voyants lumineux.

Il existe des procédures de mise en sourdine séquentielles et parallèles. Ce bloc utilise l'inhibition parallèle avec quatre capteurs d'inhibition. Une implémentation du sens de transport vers l’avant est présentée ci-dessous. Le bloc peut être utilisé dans les deux sens, en avant et en arrière. L'inhibition doit être activée par le processus à l'aide du signal MutingEnable pour éviter toute manipulation.

Les paramètres d'entrée du bloc contiennent les signaux des 4 capteurs d'inhibition (MutingSwitch11, MutingSwitch12, MutingSwitch21, MutingSwitch22), le OSSD-Signal du «dispositif de protection opto-électronique actif» S_AOPD_In, ainsi que 3 temps paramétrables (DiscTime11_12, DiscTime21_22, MaxmutingTime).

Attention

Le S_StartReset-L'entrée ne doit être activée que s'il est assuré qu'aucune situation dangereuse ne peut survenir au démarrage du S-PLC.

Tableau 61. Exemple de SF_MutingPar en marche avant avec quatre capteurs

Non.	Image	Explication

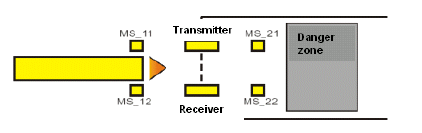

1		Si les capteurs d'inhibition `MutingSwitch11` (`MS_11`) et `MutingSwitch12` (`MS_12`) d'une pièce dans le temps `DiscTime11_12` sont mis en sourdine, le mode muting est activé (`S_MutingActive = TRUE`).

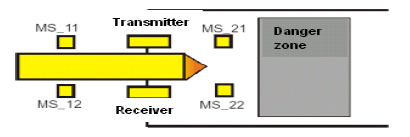

2		Le mode Muting reste actif tant que `MutingSwitch11` (`MS_11`) et `MutingSwitch12` (`MS_12`) sont amortis par la pièce. La pièce à usiner peut traverser la barrière lumineuse sans provoquer l’arrêt de la machine.

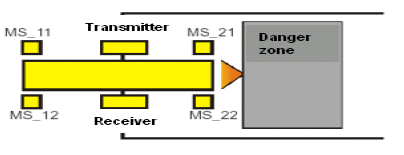

3		Avant les capteurs d'inhibition `MutingSwitch11` (`MS_11`) et `MutingSwitch12` (`MS_12`) doit être désactivé `MutingSwitch21` (`MS_21`) et `MutingSwitch22` (`MS_22`) peut être activé. Cela garantit que le mode muting reste actif. Le temps d’écart entre la commutation de `MutingSwitch21` et `MutingSwitch22` cela dépendra du temps `DiscTime21_22` surveillé.

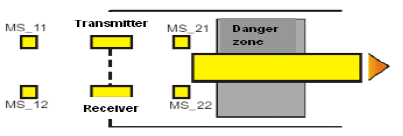

4		Le mode Muting est terminé lorsque l'un ou l'autre `MutingSwitch21` (`MS_21`) ou `MutingSwitch22` (`MS_22`) est désactivé par la pièce. `MaxMutingTime` est la durée maximale pendant laquelle le mode muting peut rester actif.

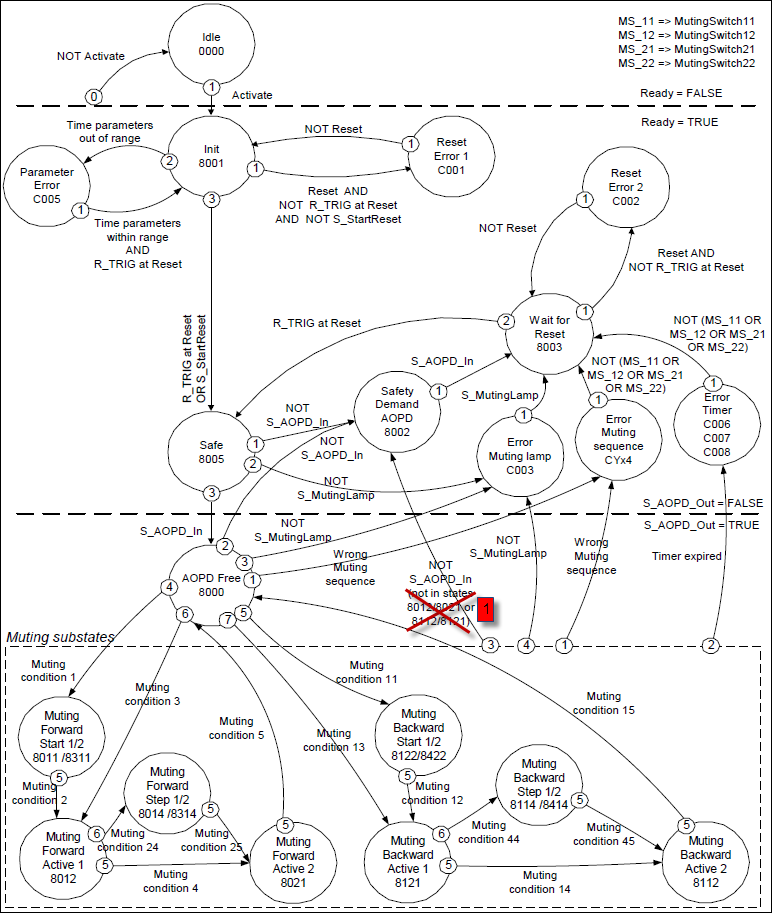

Diagramme d'état

Figure 89. sil3_status_SF_MutingPar

Important

: NOT S_AOPD_In seulement dans les états 8011/80311 ou 8122/8422

Cela représente un écart par rapport à la spécification PLCopen.

Astuce

Remarque : la transition d'un état à l'autre Idle , conditionné par Activate = FALSE, n'est pas représenté. Dans tous les cas, ces transitions ont la plus haute priorité.

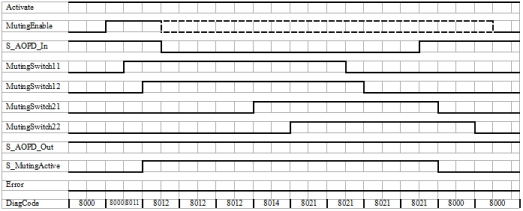

Chronogramme typique

Figure 90. sil3_time_SF_MutingPar.png

Conditions d'inhibition

. Direction vers l'avant

Condition d'inhibition 1 (à l'état 16#8011) (MS_11 est le premier capteur d'entrée amorti) Démarrez la minuterie MaxMutingTime et DiscTime11_12:
MutingEnable AND (R_TRIG at MS_11 AND NOT MS_12 AND NOT MS_21 AND NOT MS_22)
Condition d'inhibition 1 (à l'état 16#8311) (MS_12 est le premier capteur d'entrée amorti) Démarrez la minuterie MaxMutingTime et DiscTime11_12:
MutingEnable AND (NOT MS_11 AND R_TRIG at MS_12 AND NOT MS_22)
Condition d'inhibition 2 (de l'état 16#8011) (MS_12 est le deuxième capteur d'entrée amorti). Arrêter le minuteur DiscTime11_12:
MutingEnable AND (MS_11 AND R_TRIG at MS_12 AND NOT MS_21 AND NOT MS_22)
Condition d'inhibition 2 (de l'état 16#8311) (MS_11 est le deuxième capteur d'entrée amorti). Arrêter le minuteur DiscTime11_12:
MutingEnable AND(R_TRIG at MS_11 AND MS_12 AND NOT MS_21 And NOT MS_22;
Condition d'inhibition 3 (les deux capteurs d'entrée sont amortis dans le même cycle). Début du chronomètre MaxMutingTime:
MutingEnable AND (R_TRIG at MS_11 AND R_TRIG at MS_12 AND NOT MS_21 AND NOT MS_22)
Condition d'inhibition 4 (tous les capteurs amortis) : MS_11 AND MS_12 AND MS_21 AND MS_22
Condition d'inhibition 24 (à 16#8014) (MS_21 est le premier capteur de sortie amorti) Démarrer la minuterie DiscTime21_22:
MS_11 AND MS_12 AND R_TRIG at MS_21 AND NOT MS_22
Condition d'inhibition 24 (à 16#8314) (MS_22 est le premier capteur de sortie amorti). Démarrer la minuterie DiscTime21_22:
MS_11 AND MS_12 AND NOT MS_21 AND R_TRIG at MS_22
Condition d'inhibition 25 (à partir de 16#8014) (MS_22 est le deuxième capteur de sortie amorti). Arrêter le minuteur DiscTime21_22:
MS_11 AND MS_12 AND MS_21 AND R_TRIG at MS_22
Condition d'inhibition 25 (à partir de 16#8314) (MS_21 est le deuxième capteur de sortie amorti). Arrêter le minuteur DiscTime21_22:
MS_11 AND MS_12 AND R_TRIG at MS_21 AND MS_22
Condition d'inhibition 5 (un des capteurs de sortie est atténué). Arrêter le minuteur MaxMutingTime:
NOT MS_11 AND NOT MS_12 AND (F_TRIG at MS_21 OR F_TRIG at MS_22)

. Sens inverse

Condition d'inhibition 11 (à 16# 8122) (MS_21 est le premier capteur amorti). Démarrer le chronomètre MaxMutingTime et DiscTime21_22:
MutingEnable AND (NOT MS_22 AND R_TRIG at MS_21 AND NOT MS_11 AND NOT MS_12)
Condition d'inhibition 11 (à 16# 8422) (MS_22 est le premier capteur d'entrée amorti). Démarrer le chronomètre MaxMutingTime et DiscTime21_22:
MutingEnable AND (R_TRIG at MS_22 AND NOT MS_21 AND NOT MS_11 AND NOT MS_12)
Condition d'inhibition 12 (à partir de16# 8122) (MS_22 est le deuxième capteur d'entrée amorti). Arrêter le minuteur DiscTime21_22:
MutingEnable AND (MS_21 AND R_TRIG at MS_22 AND NOT MS_11 AND NOT MS_12)
Condition d'inhibition 12 (à partir de 16#8422) (MS_21 est le deuxième capteur d'entrée amorti). Arrêter le minuteur DiscTime21_22:
MutingEnable AND (R_TRIG at MS_21 AND MS_22 AND NOT MS_11 AND NOT MS_12)
Condition d'inhibition 13 (les deux capteurs d'entrée atténués dans le même cycle). Démarrer la minuterie MaxMutingTime:
MutingEnable AND (R_TRIG at MS_21 AND R_TRIG at MS_22 AND NOT MS_11 AND NOT MS_12)
Condition d'inhibition 14 (tous les capteurs amortis) :
MS_11 AND MS_12 AND MS_21 AND MS_22
Condition d'inhibition 44 (à 16#8114) (MS_11 est le premier capteur de sortie amorti). Démarrer la minuterie DiscTime11_12:
MS_21 AND MS_22 AND R_TRIG at MS_11 AND NOT MS_12
Condition d'inhibition 44 (à 16#8414) (MS_12 est le premier capteur de sortie amorti). Démarrer la minuterie DiscTime11_12:
MS_21 AND MS_22 AND NOT MS_11 AND R_TRIG at MS_12
Condition d'inhibition 45 (à partir de 16#8114) (MS_12 est le deuxième capteur de sortie amorti). Arrêter le minuteur DiscTime11_12:
MS_21 AND MS_22 AND MS_11 AND R_TRIG at MS_12
Condition d'inhibition 45 (à partir de 16#8414) (MS_11 est le deuxième capteur de sortie amorti). Arrêter le minuteur DiscTime11_12: MS_21 AND MS_22 AND R_TRIG at MS_11 AND MS_12
Condition d'inhibition 15 (un des deux capteurs de sortie amorti) Stop Timer MaxMutingTime:
NOT MS_21 AND NOT MS_22 AND (F_TRIG at MS_11 OR F_TRIG at MS_12)

. Séquences d'inhibition incorrectes :

État 16#8000:
(MutingEnable = FALSE when muting sequence starts) OR
((MS_11 OR MS_12) AND (MS_21 OR MS_22))OR
(R_TRIG at MS_11 AND MS_12 AND NOT R_TRIG at MS_12) OR
(R_TRIG at MS_12 AND MS_11 AND NOT R_TRIG at MS_11) OR
(R_TRIG at MS_21 AND MS_22 AND NOT R_TRIG at MS_22) OR
(R_TRIG at MS_22 AND MS_21 AND NOT R_TRIG at MS_21) OR
((MS_11 AND NOT R_TRIG at MS_11) AND (MS_12 AND NOT R_TRIG at MS_12)) OR
((MS_21 AND NOT R_TRIG at MS_21) AND (MS_22 AND NOT R_TRIG at MS_22))
statut 16#8011: NOT MutingEnable OR NOT MS_11 OR MS_21 OR MS_22
statut 16#8311: NOT MutingEnable OR NOT MS_12 OR MS_21 OR MS_22
statut 16#8012: NOT MS_11 OR NOT MS_12
statut 16#8021: R_TRIG at MS_11 OR R_TRIG at MS_12 OR R_TRIG at MS_21 OR R_TRIG at MS_22
statut16#8014: NOT MS_11 OR NOT MS_12 OR NOT MS_21
statut 16#8314: NOT MS_11 OR NOT MS_12 OR NOT MS_22
statut 16#8122: NOT MutingEnable OR MS_11 OR MS_12 OR NOT MS_21
statut 16#8422: NOT MutingEnable OR MS_11 OR MS_12 OR NOT MS_22
statut 16#8121: NOT MS_21 OR NOT MS_22
statut 16#8112: R_TRIG at MS_11 OR R_TRIG at MS_12 OR R_TRIG at MS_21 OR R_TRIG at MS_22
statut 16#8114: NOT MS_21 OR NOT MS_22 OR NOT MS_11
statut 16#8414: NOT MS_21 OR NOT MS_22 OR NOT MS_12

Détection d'erreur

. Le bloc détecte les conditions d'erreur suivantes :

DiscTime11_23 et DiscTime21_22 ont été définis sur des valeurs inférieures à T#0s ou supérieur à T#4s ensemble.
MaxMutingTime a été fixé à une valeur inférieure à T#0s ou supérieur à T#10min ensemble.
Le temps de divergence pour les paires de capteurs MutingSwitch11/MutingSwitch12 ou MutingSwitch21/MutingSwitch22 a été dépassé.
La fonction de sourdine (S_MutingActive =TRUE) dépasse le temps d'inhibition maximum MaxMutingTime.
Les capteurs d'inhibition MutingSwitch11, MutingSwitch12, MutingSwitch21 et MutingSwitch22 ont été activés dans le mauvais ordre.
La séquence d'inhibition démarre sans activation MutingEnable
Une lampe d'inhibition défectueuse est allumée S_MutingLamp = FALSE affiché
Une condition de réinitialisation statique devient un état 8001 et 8003 découvert.

Comportement d'erreur

En cas d'événement d'erreur, les sorties S_AOPD_Out et S_MutingActive sur FALSE ensemble. La sortie DiagCode affiche le code d'erreur correspondant et la sortie Error va ouvrir TRUE ensemble.

Un redémarrage est empêché jusqu'à ce que les conditions d'erreur soient clarifiées et que l'état de sécurité soit confirmé par l'opérateur par une réinitialisation.

Codes d'erreur et d'état spécifiques au bloc

Tableau 62. Codes d'erreur spécifiques au bloc

`DiagCode`	Nom du statut	Description de l'état et réglage de la sortie
`16#C001`	`Reset Error 1`	Condition de réinitialisation statique découverte après l'activation du bloc dans l'état `16#8001` `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = TRUE`
`16#C002`	`Reset Error 2`	Condition de réinitialisation statique détectée dans l'état `16#8003` `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = TRUE`
`16#C003`	`Error Muting Lamp`	Erreur détectée dans la lampe d'inhibition `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = TRUE`
`16#CYx4`	`Error Muting sequence`	Erreur dans la séquence d'inhibition dans l'état `16#8000`, `16#8011`,`16# 8311`,`16#8012`, `16#8021`,`16#8014`,`16#8314`, `16#8122`, `16#8422`,`16#8121`, `16#8112`,`16#8114` ou `16#8414` découvert. `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = TRUE` Y = état dans la séquence (6 états pour la marche avant et 6 états pour la marche arrière). `16#C0x4` = Une erreur se produit `Status16# 8000` sur. `16#C1x4` = Une erreur se produit dans l'état Forward `8011` sur. `16#C2x4` = Une erreur se produit dans l'état Forward `8311` sur. `16#C3x4` = Une erreur se produit dans l'état Forward `8012` sur. `16#C4x4` = Une erreur se produit dans l'état Forward `8014` sur. `16#C5x4` = Une erreur se produit dans l'état Forward `8314` sur `16#C6x4` = Une erreur se produit dans l'état Forward `8021` sur `16#C7x4` = L'erreur se produit en état inverse `8122` sur `16#C8x4` = L'erreur se produit en état inverse `8422` sur `16#C9x4` = L'erreur se produit en état inverse `8121` sur `16#CAx4` = L'erreur se produit en état inverse `8114` sur `16#CBx4` = L'erreur se produit en état inverse `8414` sur `16#CCx4` = L'erreur se produit en état inverse `8112` sur `16#CFx4` = Activer l'inhibition manquante x = état du capteur lorsqu'une erreur survient (4 bits : `LSB = MS_11`; `MS_12`; `MS_21`; `MSB = MS_22`).
`16#C005`	`Parameter Error`	`DiscTime11_12`, `DiscTime21_22` ou `MaxMutingTime`-Valeur hors plage. `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = TRUE`
`16#C006`	`Error Timer MaxMuting`	Erreur de synchronisation : temps d'inhibition actif (si `S_MutingActive = TRUE`) dépasse MaxMutingTime. `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = TRUE`
`16#C007`	`Error Timer MS11_12`	Erreur de synchronisation : temps de divergence pour la commutation `MutingSwitch11` et `MutingSwitch12` est supérieur à `DiscTime11_12` `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = TRUE`
`16#C008`	`Error Timer MS21_22`	Erreur de synchronisation : temps de divergence pour la commutation `MutingSwitch21` et `MutingSwitch22` est supérieur à `DiscTime21_22` `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = TRUE`

Tableau 63. Codes d'état spécifiques au bloc

`DiagCode`	Nom du statut	Description de l'état et réglage de la sortie
`16#0000`	`Idle`	Le bloc n'est pas actif (état de base) `Ready = FALSE` `S_AOPD_Out =FALSE` `S_MutingActive = FALSE` `Error = FALSE`
`16#8000`	`AOPD Free`	Muting non actif et aucune exigence de sécurité `AOPD`. Si les minuteries du muting suivant sont encore en cours d'exécution, elles seront arrêtées. `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = FALSE` `Error = FALSE`
`16#8001`	`Init`	Le blocage a été activé `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = FALSE`
`16#8002`	`Safety Demand AOPD`	L'exigence de sécurité a été satisfaite par `AOPD` détecté, la mise en sourdine n'est pas active. `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = FALSE`
`16#8003`	`Wait for Reset`	Des exigences de sécurité ou des erreurs ont été découvertes et ont maintenant été résolues. Confirmation de l'opérateur avec réinitialisation demandée. `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = FALSE`
`16#8005`	`Safe`	Fonction de sécurité activée `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = FALSE`
`16#8011`	`Muting Forward Start 1`	La séquence d'inhibition avant est dans la phase de démarrage après le front de déclenchement montant de `MutingSwitch11`. Surveillance de `DiscTime11_12` est activé. Surveillance de `MaxMutingTime` est activé. `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = FALSE` `Error = FALSE`
`16#8311`	`Muting Forward Start 2`	La séquence d'inhibition avant s'effectue après le front de déclenchement montant de `MutingSwitch12` dans la phase de démarrage. Surveillance de `DiscTime11_12` est activé. Surveillance de `MaxMutingTime` est activé. `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = FALSE` `Error = FALSE`
`16#8012`	`Muting Forward Active 1`	La séquence de transfert d'inhibition est active soit : après détection d'un front de déclenchement montant de la deuxième entrée `MutingSwitch12` ou `11` ou si les deux `MutingSwitch11` et `12` ont été cuits à la vapeur dans le même cycle. Surveillance de `DiscTime11_12` est arrêté. La surveillance est activée lors de la transition directe du statut `16#8000` est venu. `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = TRUE` `Error = FALSE`
`16#8014`	`Muting Forward Step 1`	La séquence de transfert d'inhibition est active. `MutingSwitch21` est le premier capteur de sortie amorti. Surveillance de `DiscTime21_22` commencé. `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = TRUE` `Error = FALSE`
`16#8314`	`Muting Forward Step 2`	La séquence de transfert d'inhibition est active. `MutingSwitch22` est le premier capteur de sortie amorti. Surveillance de `DiscTime21_22` commencé. `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = TRUE` `Error = FALSE`
`16#8021`	`Muting Forward Active 2`	La séquence de mise en sourdine vers l'avant est toujours active. Les deux `MutingSwitch21` et `22` sont amortis, surveillance de `DiscTime21_22` est arrêté. `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = TRUE` `Error = FALSE`
`16#8122`	`Muting Backward Start 1`	La séquence inverse d'inhibition est dans la phase de démarrage après le front de déclenchement montant de `MutingSwitch21`. Surveillance de `DiscTime21_22` est activé. Surveillance de `MaxMutingTime` est activé. `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = FALSE` `Error = FALSE`
`16#8422`	`Muting Backward Start 2`	La séquence inverse d'inhibition est dans la phase de démarrage après le front de déclenchement montant de `MutingSwitch22`. Surveillance de `DiscTime21_22` est activé. Surveillance de `MaxMutingTime` est activé.. `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = FALSE` `Error = FALSE`
`16#8121`	`MutingBackward Active 1`	La séquence inverse d'inhibition est active soit : Après détection d'un front de déclenchement montant de la deuxième entrée `MutingSwitch21` ou `22` ou Si les deux `MutingSwitch21` et `22` ont été cuits à la vapeur dans le même cycle. Surveillance de `DiscTime21_22` arrêté. Surveillance de `MaxMutingTime` est activé lors de la transition directe du statut `8000` est venu. `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = TRUE` `Error = FALSE`
`16#8114`	`Muting Backward Step 1`	La séquence inverse d'inhibition est active. `MutingSwitch11` est le premier capteur de sortie amorti. Surveillance de `DiscTime11_12` commencé. `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = TRUE` `Error = FALSE`
`16#8414`	`Muting Backward Step 2`	La séquence inverse d'inhibition est active. `MutingSwitch12` est le premier capteur de sortie amorti. Surveillance de `DiscTime11_12` commencé. `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = TRUE` `Error = FALSE`
`16#8112`	`Muting Backward Active 2`	La séquence inverse d'inhibition est toujours active. Les deux capteurs de sortie `MutingSwitch11` et `12` sont amortis, la surveillance de `DiscTime11_12` est arrêté. `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = TRUE` `Error = FALSE`
