SF_ESPE (Electro-Sensitive Protective Equipment)
Astuce
La version du bloc fonctionnel telle que décrite ici correspond à la dernière version du bloc fonctionnel dans Liste des versions des blocs fonctionnels.
Normes de sécurité applicables
SF_ESPE est un bloc fonctionnel PLCopen certifié. Pour des informations détaillées sur les normes appliquées, voir « PLCopen – Comité technique 5 – Logiciel de sécurité ».
Important
Les exigences énumérées dans les normes doivent être respectées par l’utilisateur.
Description de l'interface

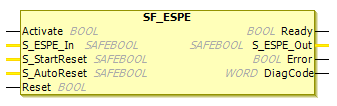

Ce bloc orienté sécurité est utilisé pour surveiller les équipements de protection électro-sensibles.
Nom | Type de données | Valeur initiale | Description, valeurs des paramètres |
|---|---|---|---|
|
|
| |
|
|
| Entrée qui demande la sécurité. Variable
Le contrôleur de sécurité doit être capable de détecter une interruption très brève du capteur lorsque le |
|
|
| |
|
|
| |
|
|
|
Nom | Type de données | Valeur initiale | Description, valeurs des paramètres |
|---|---|---|---|
|
|
| |
|
|
| Sortie pour une réponse axée sur la sécurité
Demande de réponse axée sur la sécurité (par exemple, réinitialisation requise ou erreur interne active)
|
|
|
| |
|
|
|
Description fonctionnelle : SF_ESPE
Ce bloc fonctionnel est un bloc fonctionnel orienté sécurité pour la surveillance des équipements de protection électrosensibles (ESPE). Sa fonction est identique à SF_EmergencyStop. Le S_ESPE_Out le signal de sortie est réglé sur FALSE dès que le S_ESPE_In le signal d'entrée devient FALSE. Le S_ESPE_Out le signal de sortie est réglé sur TRUE seulement si le S_ESPE_In l'entrée est TRUE et une réinitialisation se produit. La réinitialisation active dépend de la valeur définie S-StartReset, S_AutoReset, et Reset.
Si S_AutoReset = TRUE:L'accusé de réception est automatique.
Si S_AutoReset = FALSE:Un front de déclenchement montant au Reset l'entrée doit être utilisée pour reconnaître l'activation.
Si S_StartReset = TRUE:L'acquittement est automatique dès le premier démarrage du S-PLC.
Si S_StartReset = FALSE:Un front de déclenchement montant au Reset l'entrée doit être utilisée pour reconnaître l'activation.
Attention
Le S_StartReset et S_AutoReset les entrées ne doivent être activées que s'il est garanti qu'aucune situation dangereuse ne peut survenir lors du démarrage du S-PLC.
Astuce
La fonction de la SF_ESPE et SF_EmergencyStop FBs est identique. Par conséquent, pour plus de détails, voir le SF_EmergencyStop bloc fonctionnel (Description fonctionnelle).
