SF_EmergencyStop
Astuce
La version du bloc fonctionnel telle que décrite ici correspond à la dernière version du bloc fonctionnel dans Liste des versions des blocs fonctionnels.
Normes de sécurité applicables
SF_EmergencyStop est un bloc fonctionnel PLCopen certifié. Pour des informations détaillées sur les normes appliquées, voir « PLCopen – Comité technique 5 – Logiciel de sécurité ».
Important
Les exigences énumérées dans les normes doivent être respectées par l’utilisateur.

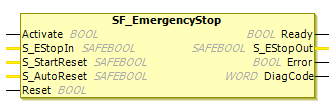

Description de l'interface
Ce bloc fonctionnel est un bloc fonctionnel orienté sécurité pour la surveillance d'un bouton d'arrêt d'urgence. SF_EmergencyStop peut être utilisé pour la fonctionnalité d'arrêt d'urgence (catégorie d'arrêt 0) ou - avec un support périphérique supplémentaire - comme arrêt d'urgence (catégorie d'arrêt 1 ou 2).
Nom | Type de données | Valeur initiale | Description, valeurs des paramètres |
|---|---|---|---|
|
|
| |
|
|
| Entrée qui demande la sécurité Variable
|
|
|
| |
|
|
| |
|
|
|
Nom | Type de données | Valeur initiale | Description, valeurs des paramètres |
|---|---|---|---|
|
|
| |
|
|
| Sortie pour une réponse axée sur la sécurité
Demande de réponse axée sur la sécurité (par exemple, le bouton d'arrêt d'urgence est engagé, une réinitialisation est requise ou une erreur interne existe)
Aucune exigence de réponse axée sur la sécurité (par exemple, bouton d'arrêt d'urgence non engagé ; aucune erreur interne active). |
|
|
| |
|
|
|

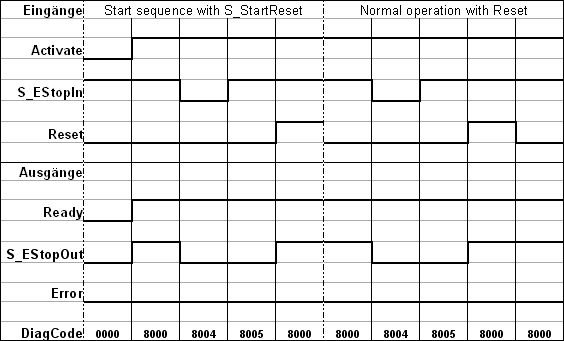

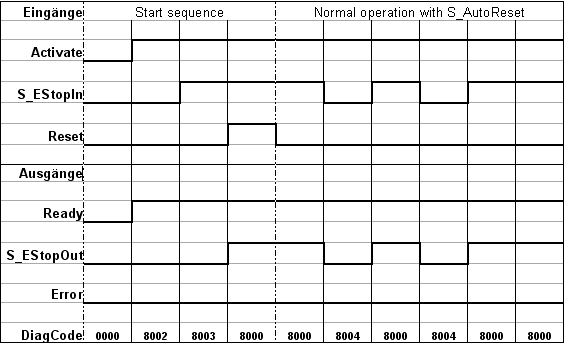

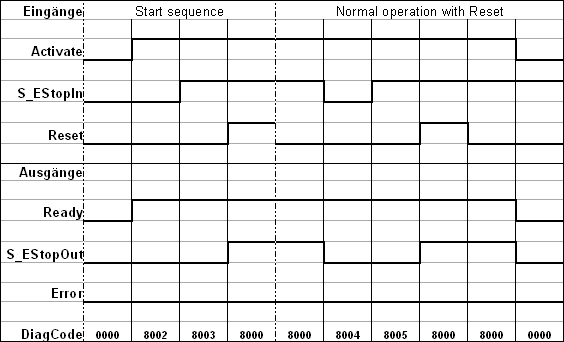

Description fonctionnelle
Le S_EStopOut le signal d'activation est réinitialisé à FALSE dès que le S_EStopIn l'entrée est définie sur FALSE. Le S_EStopOut le signal d'activation est réinitialisé à TRUE seulement si le S_EStopIn l'entrée est définie sur TRUE et une réinitialisation se produit. L'activation de la réinitialisation dépend de la valeur définie S_StartReset, S_AutoReset, et Reset.
Si S_AutoReset = TRUE:L'accusé de réception est automatique.
Si S_AutoReset = FALSE:Un déclencheur montant au Reset l'entrée doit être utilisée pour reconnaître l'activation.
Si S_StartReset = TRUE:L'acquittement est automatique dès le premier démarrage du S-PLC.
Si S_StartReset = FALSE:Un déclencheur montant au Reset l'entrée doit être utilisée pour reconnaître l'activation.
Attention
Le S_StartReset et S_AutoReset les entrées ne doivent être activées que s'il est garanti qu'aucune situation dangereuse ne peut se produire lors du démarrage du S-PLC.
SF_EmergencyStop peut être utilisé pour surveiller les boutons d'arrêt d'urgence à canal unique et à deux canaux. Par exemple, pour les applications à deux canaux, le SF_Equivalent Le bloc fonctionnel peut être utilisé pour détecter si la synchronisation des contacts a été dépassée. La classification des catégories selon la norme EN ISO 13849-1 dépend des éléments finaux utilisés.
Le SF_EmergencyStop détecte automatiquement une statique TRUE sur ResetLa détection d'erreurs supplémentaires, par exemple une rupture de fil ou un court-circuit, dépend du matériel dédié utilisé.

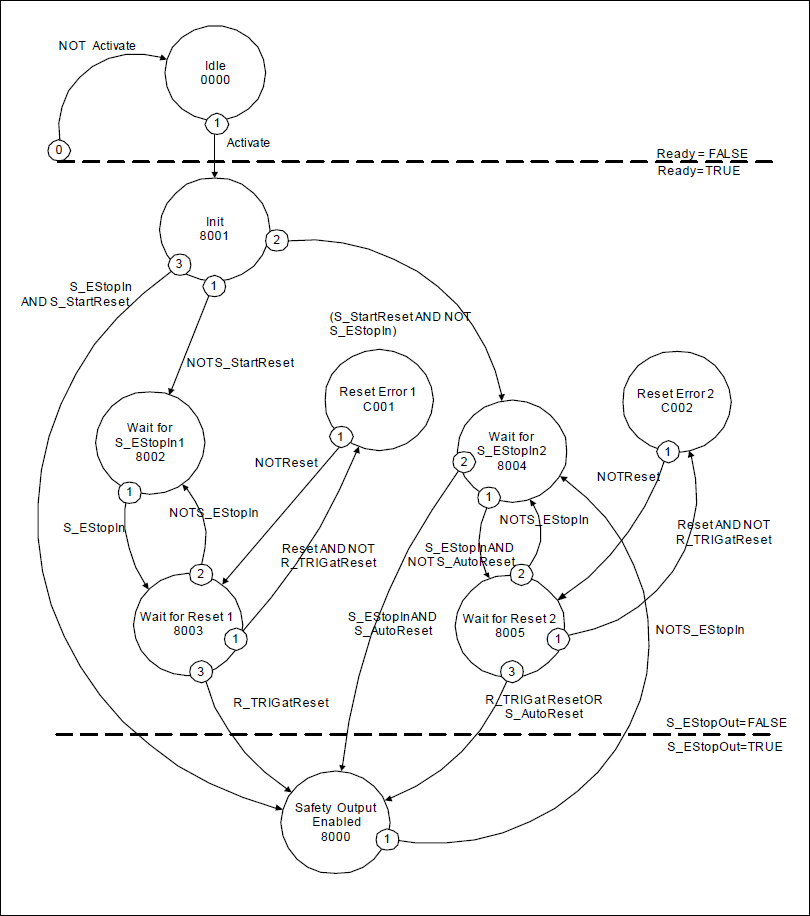

Diagramme d'état
Astuce
Remarque : La transition d’un état à l’autre Idle État, initié par Activate = FALSE, n'est pas affiché. Dans tous les cas, ces transitions ont la priorité la plus élevée.
Détection d'erreur
Le POU détecte une statique TRUE signal au Reset saisir.
Comportement d'erreur
S_EStopOut est réglé sur FALSE. En cas de statique TRUE signal au Reset entrée, le DiagCode la sortie affiche le code d'erreur pertinent et le Error la sortie est réglée sur TRUE.
Pour quitter les états d'erreur, la réinitialisation doit être définie sur FALSE.
Codes d'erreur et d'état spécifiques à FB
| Nom de la statue | Description de l'état et paramètre de sortie |
|---|---|---|
|
| En attendant
|
|
| En attendant
|
| Nom de la statue | Description de l'état et paramètre de sortie |
|---|---|---|
|
| Le bloc fonctionnel n'est pas actif (état de base).
|
|
| L'activation est VRAIE. Le bloc a été activé. Vérifiez si
|
|
| L'activation est
|
|
| L'activation est
|
|
| L'activation est
|
|
| L'activation est
|
|
| L'activation est
|
