Bifurquer
UN bifurquer Divise la chaîne de traitement en deux ou plusieurs branches, exécutées successivement de haut en bas. Chaque branche peut être divisée en branches supplémentaires, ce qui crée plusieurs branches au sein d'un réseau.
Chaque branche est dotée d'un symbole de marquage (petit cadre) à son point de ramification. Vous pouvez sélectionner ce symbole pour exécuter des actions ou des commandes supplémentaires sur le sous-réseau.
Pour plus d'informations, voir : Programmation dans l' Éditeur Ladder
Ordre de traitement et « normalisation »
Important
L'ordre de traitement au sein d'un réseau a été modifié en version 1.2.0.0. Il correspond désormais à celui qui s'applique également dans CODESYS LD FBD.

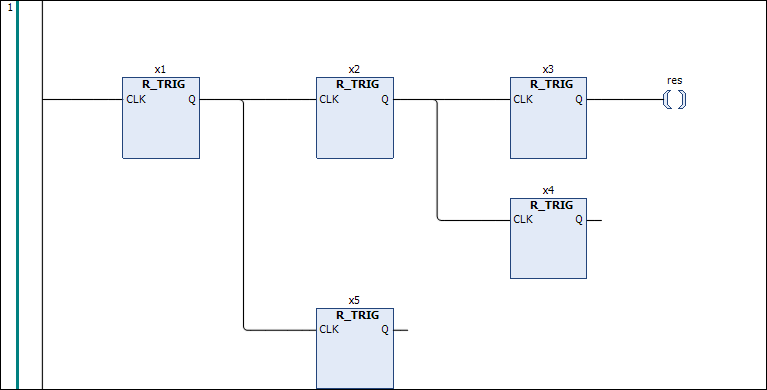

Les éléments d'un réseau sont toujours traités de gauche à droite et de haut en bas. Dans le réseau ci-dessous, l'ordre de traitement est donc : x1, x2, x3, x4, x5.

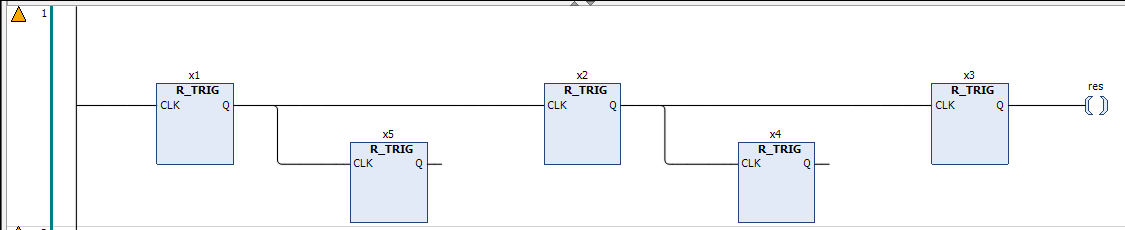

Si un réseau a été créé avec Ladder < V1.2.0.0, il peut alors contenir des réseaux avec des branches qui, en raison de la disposition, sont toujours possibles dans CODESYS Ladder < V1.2.0.0, l'ordre de traitement est également valide avant la version 1.2.0.0. Dans l'exemple suivant, l'ordre de traitement est : x1, x2, x3, x4, x5.
Le triangle jaune
Un symbole en marge du réseau indique un tel cas. Pour modifier l'ordre de traitement du réseau , vous pouvez le « normaliser » en double-cliquant sur le triangle. Cette action est irréversible. Le réseau ressemble alors à l'ordre de traitement « normal » illustré dans la figure ci-dessus. Un réseau est également « normalisé » dès que vous le modifiez.
Dans la fenêtre de message sous le Inspection des échelles catégorie, vous obtiendrez un message correspondant à chaque réseau non normalisé. Vous pouvez ensuite utiliser l'option
bouton pour sélectionner les commandes suivantes pour la normalisation :
Normaliser ce réseau
Normaliser tous les réseaux de cet objet
Normaliser tous les réseaux du projet
