Exemple : Utilisation de la SNMP Service SL Bibliothèque
Produit: CODESYS IIOT Libraries SL
Le SNMP Service SL Example.project Un exemple de projet, qui fournit également une visualisation pour envoyer et recevoir des messages SNMP, montre comment utiliser le Service SNMP SL bibliothèque.
Description
Le SNMP Service SL Example.project montre comment utiliser les blocs fonctionnels de la bibliothèque dans les applications suivantes.

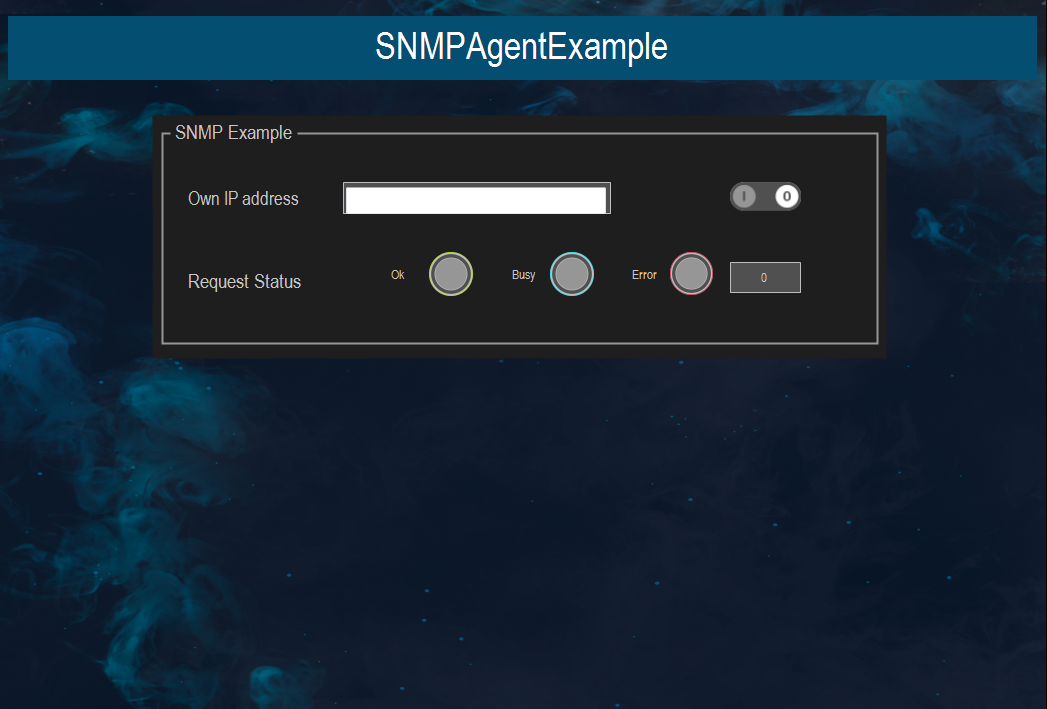

Application: SNMPAgentExample
L'exemple montre comment utiliser le SNMP_AGENT bloc de fonction de bibliothèque et comment enregistrer des valeurs. Une visualisation montre l'état de l'agent.
 |

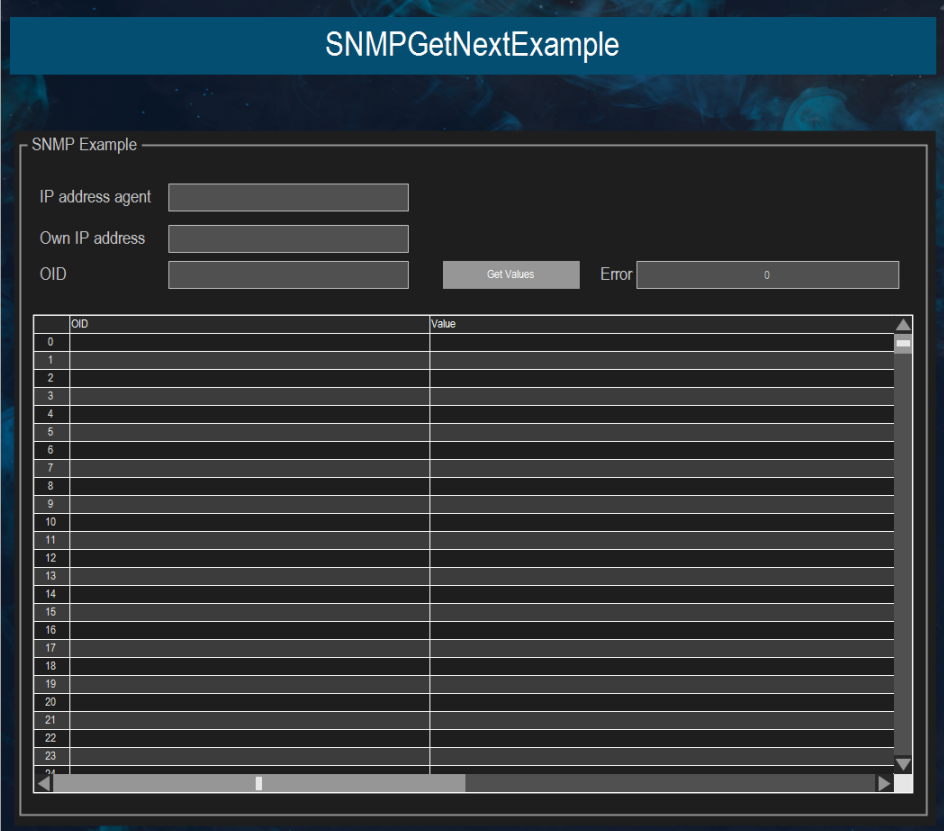

Application: SNMPGetNextExample
L'exemple montre comment utiliser le SNMP_GET_REQUEST bloc fonction de bibliothèque pour une requête SNMP GET_NEXT. Les valeurs résultantes d'une requête sont affichées dans une visualisation.
Dans l'exemple, notez que la valeur respective d'un OID est toujours dans l'ensemble de données suivant.
 |
Les adresses IP et l'OID sont configurés avec la visualisation.

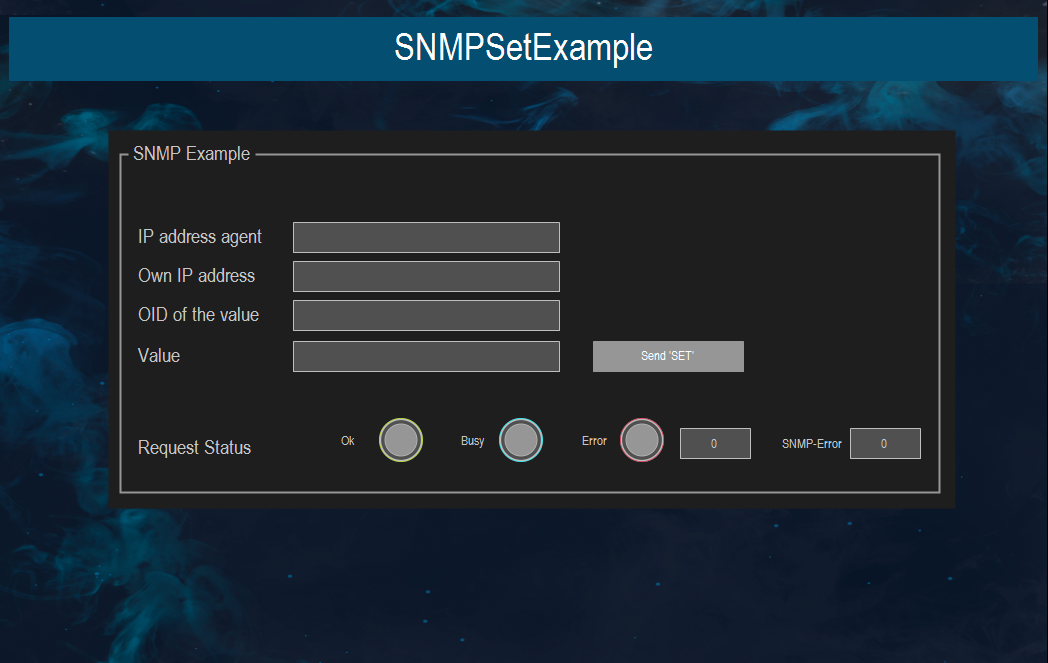

Application: SNMPSetExample
L'exemple montre comment utiliser le SNMP_SET bloc fonctionnel de la bibliothèque. Les télégrammes SET peuvent être envoyés via une visualisation.
 |

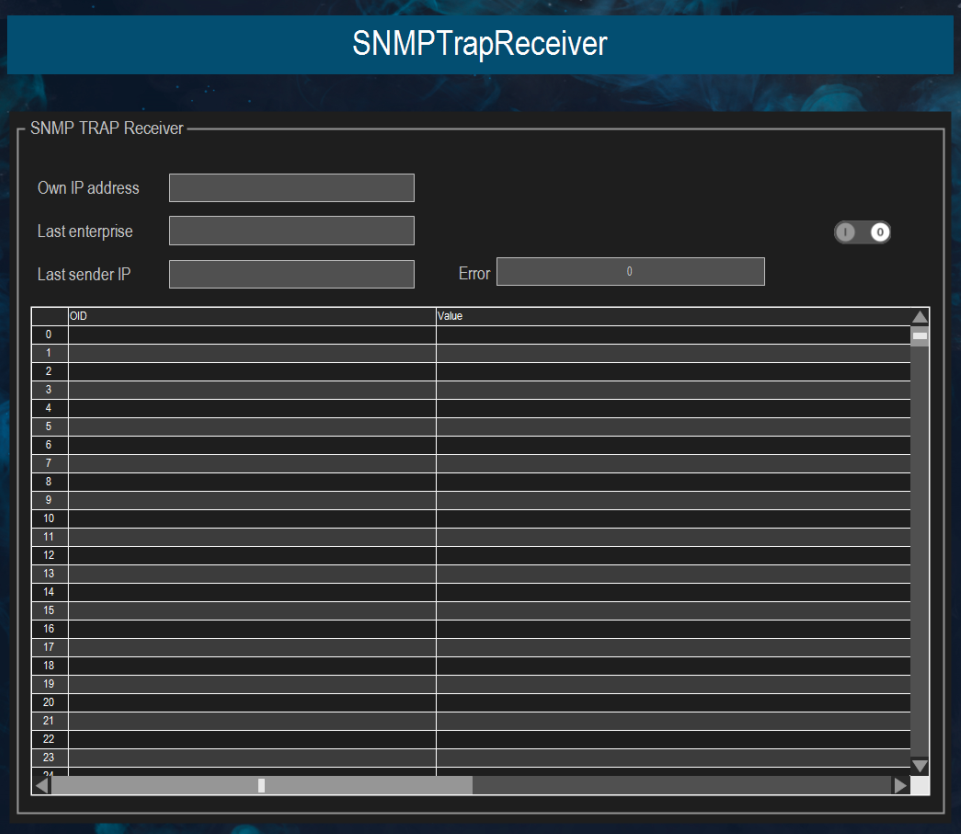

Application: SNMPTrapReceiver
L'exemple montre comment utiliser le SNMP_TRAP_RECEIVER bloc fonctionnel de la bibliothèque. Les valeurs reçues sont affichées dans une visualisation.

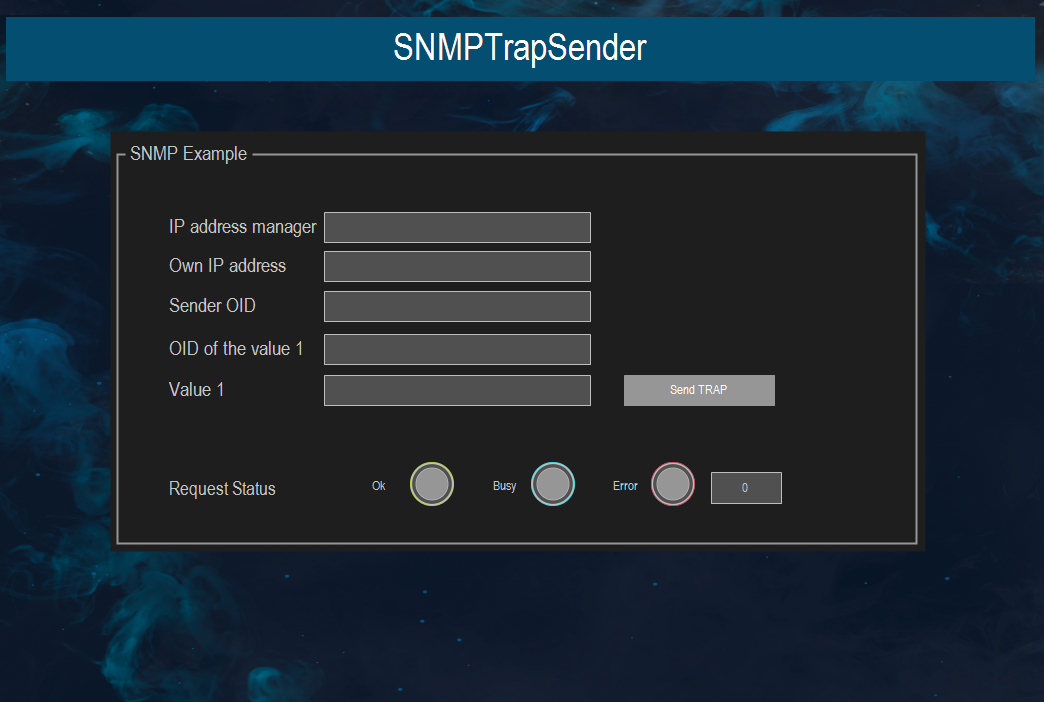

Application: SNMPTrapSender
L'exemple montre comment utiliser le SNMP_TRAP_SENDERbloc fonctionnel de la bibliothèque. Les télégrammes TRAP peuvent être envoyés via une visualisation.
Configuration système requise et restrictions
Système de programmation | CODESYS Development System (version 3.5.18.0 ou supérieure) |
Système d'exécution | CODESYS Control Win (version 3.5.18.0) |
Composants complémentaires | - |
Plates-formes/appareils pris en charge | Tous AvisRemarque : Utilisez le
|
Restrictions | Versions SNMP prises en charge : SNMP V1, SNMP V2c, SNMP V3 |
Avis
