Configuration des paramètres de connexion

Après avoir préparé la grille des événements ainsi que le CODESYS projet, vous pouvez paramétrer la connexion et établir la connexion avec le courtier.

Ajouter une empreinte numérique à l'identité du client

L'empreinte numérique du certificat de l'appareil qui a été lue dans le Lire une empreinte du pouce le chapitre doit être spécifié comme empreinte numérique principale pour l'identité client créée.

Pour ce faire, accédez à l'aperçu du client dans le portail Azure et cliquez sur l'identité du client correspondant.
Le formulaire des propriétés est similaire au formulaire utilisé lors de la création du Client MQTT.
Dans le Empreinte du pouce principale champ, définissez l'empreinte numérique et cliquez sur Enregistrer bouton pour enregistrer les modifications.

Démarrage de l'exemple de projet

Téléchargez l'exemple d'application sur le contrôleur et démarrez-le.

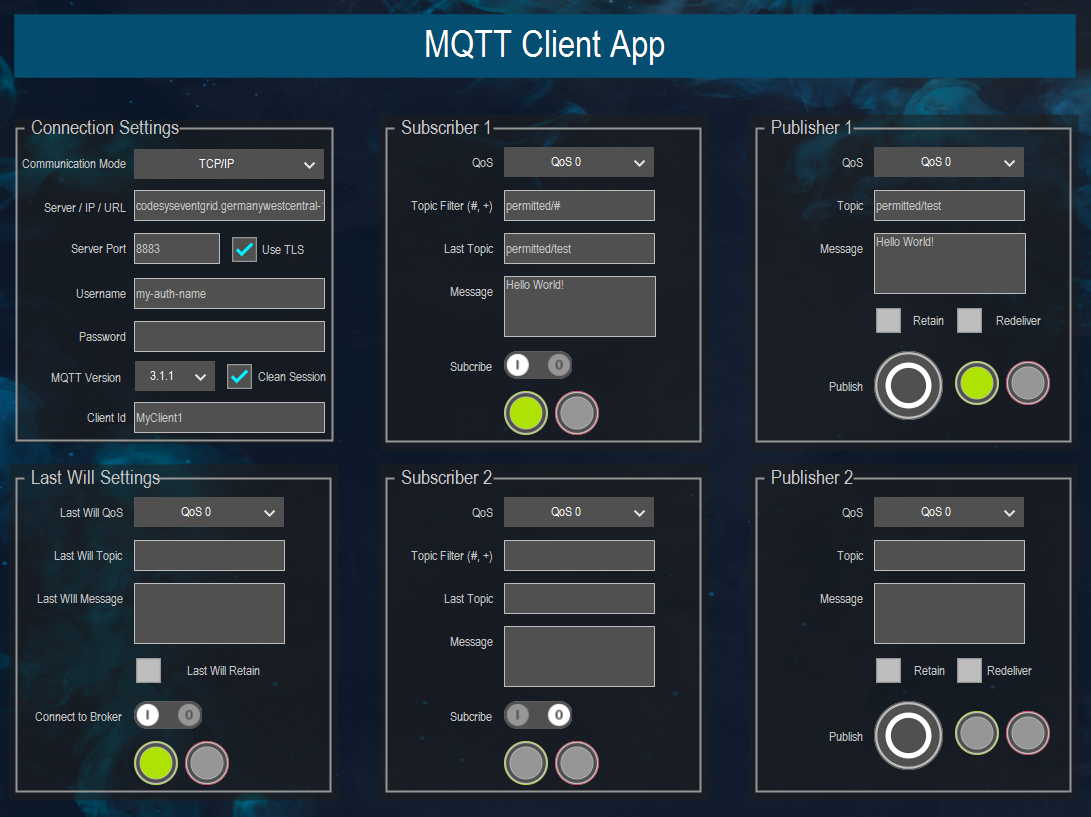

La visualisation suivante s'ouvre.

Établissement d'une connexion entre le client MQTT et le courtier

Dans le Paramètres de connexion zone, spécifiez vos paramètres de connexion :

Paramètre	Valeur	Descriptif
Server / IP / URL	<MQTT Hostname>	Le nom d'hôte MQTT que vous avez utilisé dans le contexte TLS.
Server Port	8883	Pour une communication MQTT sécurisée, le port 8883 est utilisé par défaut et est donc attendu par Event Grid Broker.
Use TLS	Vrai	Le Utiliser le protocole TLS la case à cocher doit être sélectionnée (cochée) pour que le contexte TLS configuré soit utilisé. Important Cette case à cocher n'a rien à voir avec le drapeau obsolète `xUseTLS` de la `MQTTClient` bloc fonctionnel. Ce drapeau ne doit plus être utilisé.
Username	my-auth-name	Le nom d'authentification qui a été spécifié lors de la création de l'identité du client doit être spécifié dans `Username` champ. Dans le cas de l'exemple, c'est `my-auth-name`. Pour plus d'informations, voir Création d'un client MQTT partie correspondante dans la section 2.4.
Client Id	MyClient1	N'importe quel nom

Dans le Réglages du dernier testament zone, utilisez le Connectez-vous à Broker interrupteur pour activer le MQTTClient bloc fonctionnel.
Le voyant situé en dessous devient vert dès que le client est connecté au courtier.

Tester la communication

Pour tester la communication, le client doit envoyer un message à un sujet et recevoir le message envoyé en retour.

Configuration d'un abonné

Dans le Abonné 1 zone de la visualisation, spécifiez les paramètres suivants :

Paramètre	Valeur	Descriptif
Filtre thématique	`permitted/#`	Reçoit tous les messages dont la racine du sujet est `permitted`. Lors de la création d'un `Spaces` sujet, le modèle de sujet `permitted/#` a été utilisé, sur la base duquel les autorisations ont été accordées. Si un sujet utilisé ici ne commence pas par la racine `permitted`, le client n'est pas autorisé à s'abonner à cette chaîne, ce qui entraîne à son tour un état d'erreur. Pour plus d'informations, consultez les rubriques suivantes : Création d'un espace thématique et Définition des autorisations

Paramètre

Valeur

Descriptif

Filtre thématique

permitted/#

Reçoit tous les messages dont la racine du sujet est permitted.

Lors de la création d'un Spaces sujet, le modèle de sujet permitted/# a été utilisé, sur la base duquel les autorisations ont été accordées. Si un sujet utilisé ici ne commence pas par la racine permitted, le client n'est pas autorisé à s'abonner à cette chaîne, ce qui entraîne à son tour un état d'erreur.

Pour plus d'informations, consultez les rubriques suivantes : Création d'un espace thématique et Définition des autorisations

Utilisez le Subscribe interrupteur pour activer le MQTTSubscribe bloc fonctionnel.
Le voyant ci-dessous devient vert, comme lors de l'établissement d'une connexion avec le courtier, si l'action est terminée avec succès.

Configuration d'un éditeur

Dans le Éditeur 1 zone, spécifiez les paramètres suivants dans la visualisation :

Paramètre	Valeur	Descriptif
Thème	`permitted/test`	Envoie un message sur le sujet/la chaîne `permitted/test`. Comme l'abonné écoute toutes les chaînes situées en dessous de la racine autorisée, il recevra ce message Lors de la création d'un `topic space`, le modèle de rubrique `permitted/#` a été utilisé, sur la base duquel les autorisations ont été accordées. Si un sujet utilisé ici ne commence pas par la racine `permitted`, le client n'est alors pas autorisé à publier/envoyer quoi que ce soit sur cette chaîne, ce qui entraîne un état d'erreur. Pour plus d'informations, consultez les rubriques suivantes : Création d'un espace thématique et Définition des autorisations
Message	<text>	N'importe quel message à envoyer.

Paramètre

Valeur

Descriptif

Thème

permitted/test

Envoie un message sur le sujet/la chaîne permitted/test. Comme l'abonné écoute toutes les chaînes situées en dessous de la racine autorisée, il recevra ce message

Lors de la création d'un topic space, le modèle de rubrique permitted/# a été utilisé, sur la base duquel les autorisations ont été accordées. Si un sujet utilisé ici ne commence pas par la racine permitted, le client n'est alors pas autorisé à publier/envoyer quoi que ce soit sur cette chaîne, ce qui entraîne un état d'erreur.

Pour plus d'informations, consultez les rubriques suivantes : Création d'un espace thématique et Définition des autorisations

Message

<text>

N'importe quel message à envoyer.

Démarrage d'un transfert de données et réception de données

Dans le Éditeur 1 dans la zone de visualisation, cliquez sur le grand Publier bouton pour envoyer le message défini sur le sujet « autorisé/test ».
Dans le Abonné 1 zone, vous devriez maintenant être en mesure de voir le message envoyé et le sujet sur lequel il a été reçu.

Le CODESYS MQTTClient communique correctement via le broker MQTT de l'espace de noms Azure Event Grid.
