Exemple : Générateur de visualisation

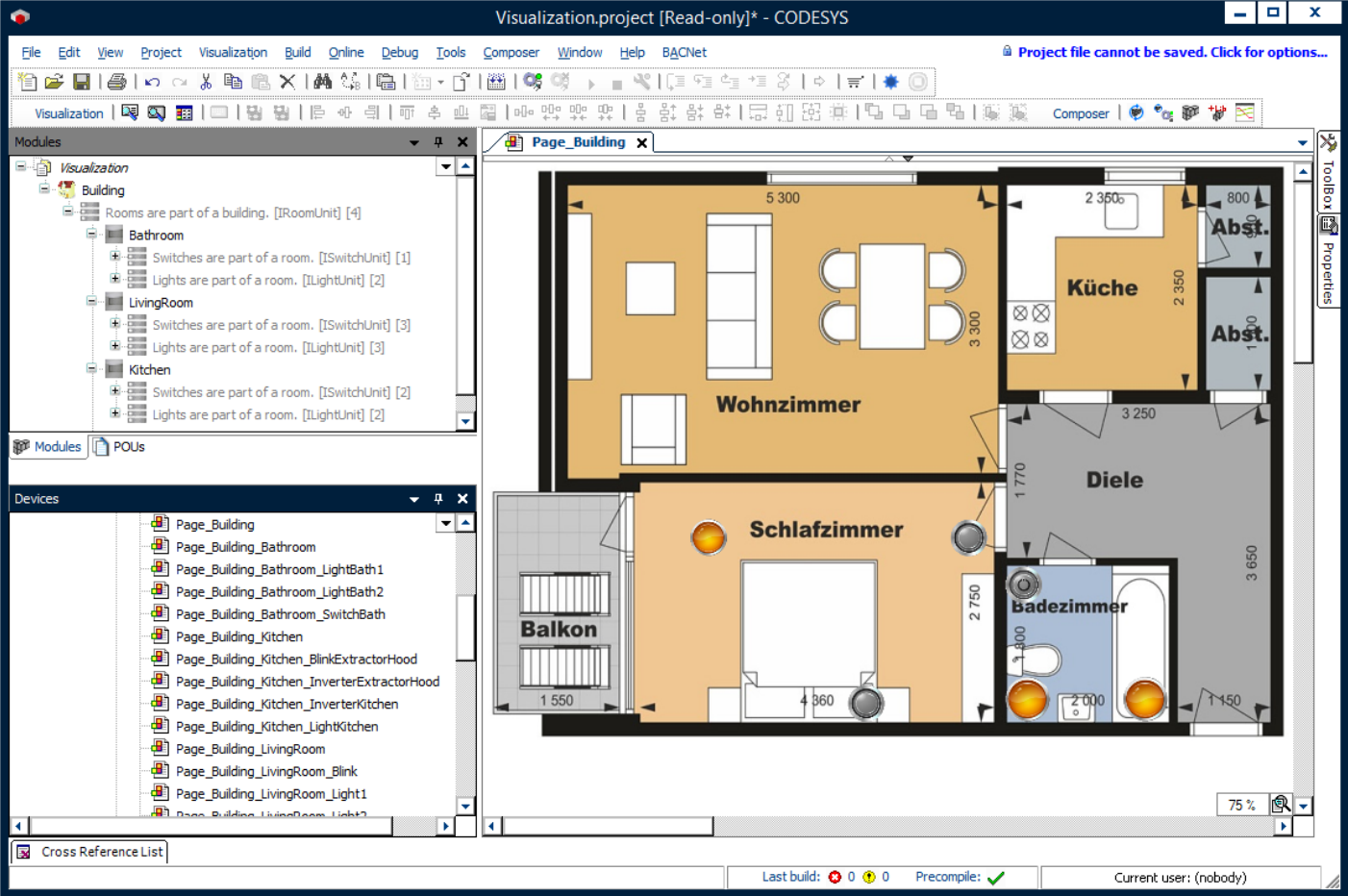

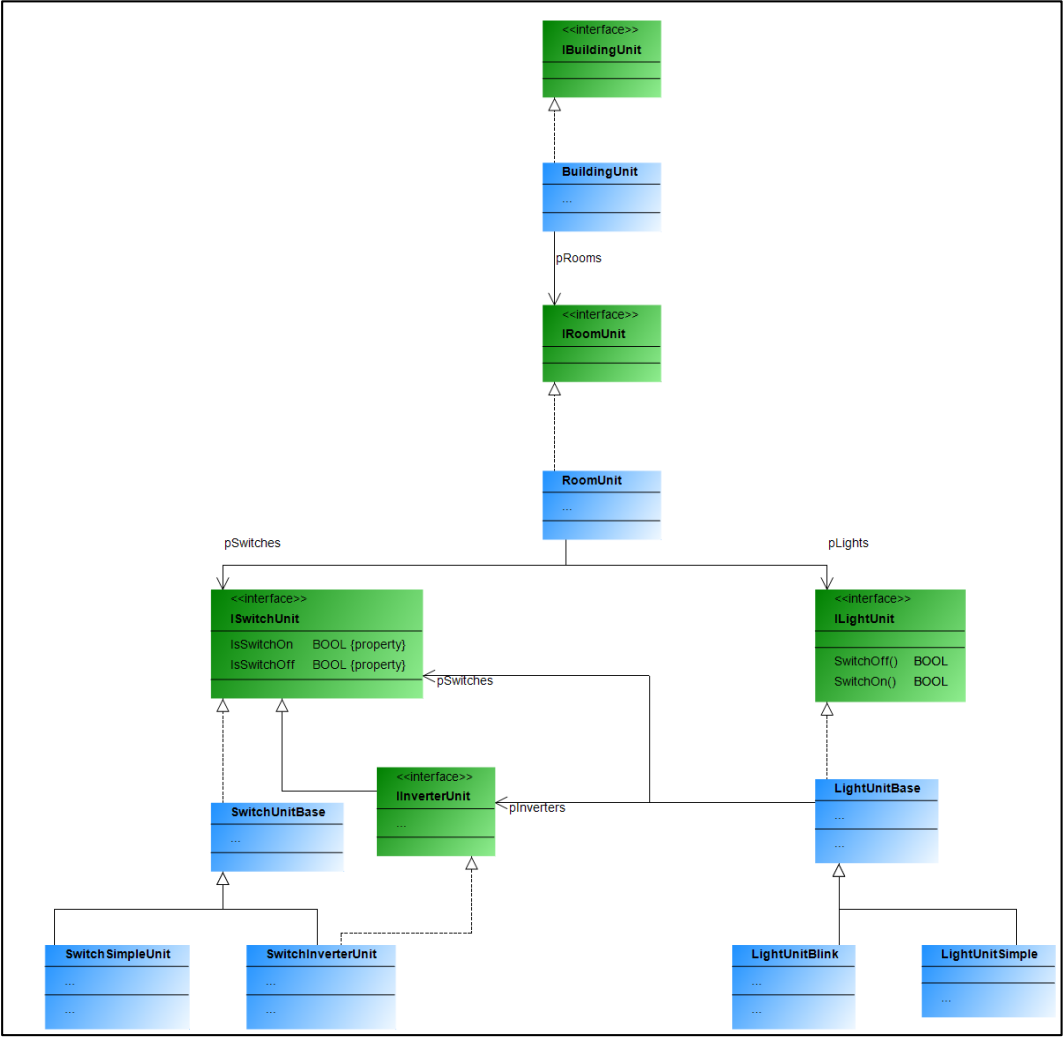

L'exemple décrit un bâtiment comprenant des pièces. Ces pièces sont équipées d'interrupteurs et de lumières, chacun disponible en deux variantes. Les lumières (clignotantes ou fixes) peuvent être reliées à des interrupteurs ou des boutons. Un interrupteur ou un bouton peut être relié à plusieurs lumières. Par exemple, si une lumière est équipée à la fois d'un interrupteur et de boutons, l'interrupteur se comporte comme un interrupteur principal ; il faut appuyer dessus pour pouvoir actionner les lumières avec les boutons-poussoirs. Si seuls des interrupteurs sont installés, ceux-ci allument la lumière de référence. Une lumière clignotante s'allume et s'éteint automatiquement lorsqu'elle est allumée.

Pour plus d'informations, voir : Visu section.

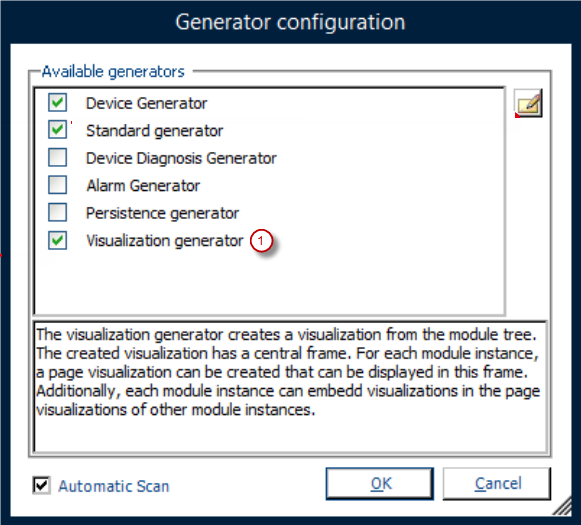

Tout d’abord, vous devez activer le générateur de visualisation (1) du CODESYS Application Composer Dans la boîte de dialogue des paramètres du générateur, vous pouvez définir le modèle principal ainsi que la taille de la fenêtre. Le modèle principal détermine, entre autres, l'apparence des onglets et des éléments de navigation dans la visualisation principale générée.

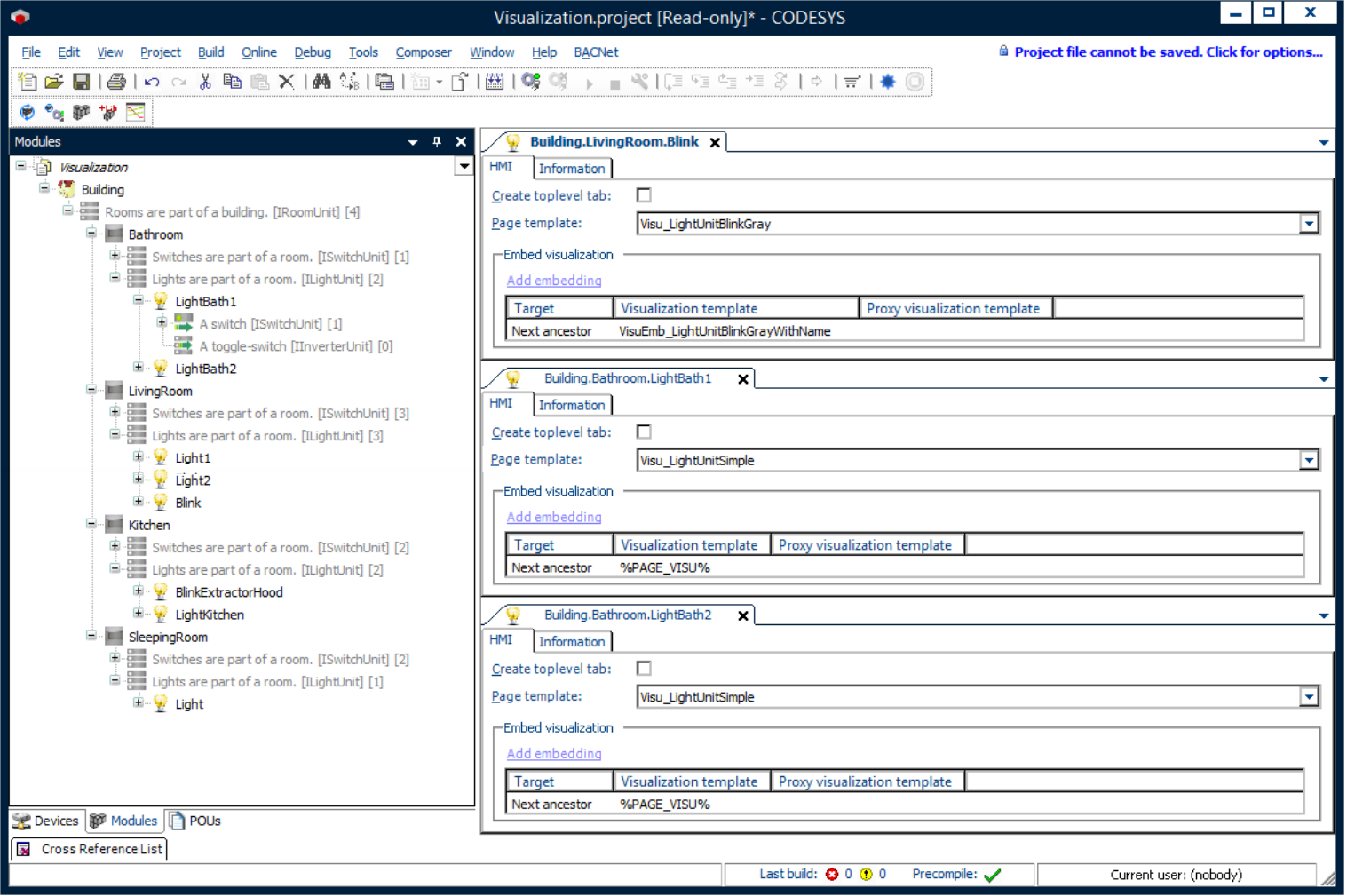

En général, vous pouvez définir plusieurs visualisations différentes pour chaque module. Dans l'arborescence des modules, sur IHM onglet pour chaque instance de module, vous pouvez définir quelle visualisation vous utilisez et comment vous les utilisez.

Vous liez les visualisations créées dans le pool POU ou dans la bibliothèque à un module dans le Visu Section. Vous pouvez insérer les visualisations dans les visualisations de page d'autres modules sous forme de visualisations intégrées, conformément aux définitions de cette section. De plus, la visualisation peut créer sa propre visualisation de page pour une intégration plus poussée.

Une visualisation de page peut définir des espaces réservés permettant le placement précis des visualisations intégrées. Vous pouvez modifier manuellement les visualisations générées sans risquer d'être écrasé par une génération répétée.
