Exemple : StaticDeviceGenerator

L'exemple décrit un bâtiment comprenant des pièces. Ces pièces sont équipées d'interrupteurs et de lumières, chacun disponible en deux variantes. Les lumières (clignotantes ou fixes) peuvent être reliées à des interrupteurs ou des boutons. Un interrupteur ou un bouton peut être relié à plusieurs lumières. Par exemple, si une lumière est équipée à la fois d'un interrupteur et de boutons, l'interrupteur se comporte comme un interrupteur principal ; il faut appuyer dessus pour pouvoir actionner les lumières avec les boutons-poussoirs. Si seuls des interrupteurs sont installés, ceux-ci allument la lumière de référence. Une lumière clignotante s'allume et s'éteint automatiquement lorsqu'elle est allumée.

Pour plus d'informations, voir : Générateur d'appareils section.

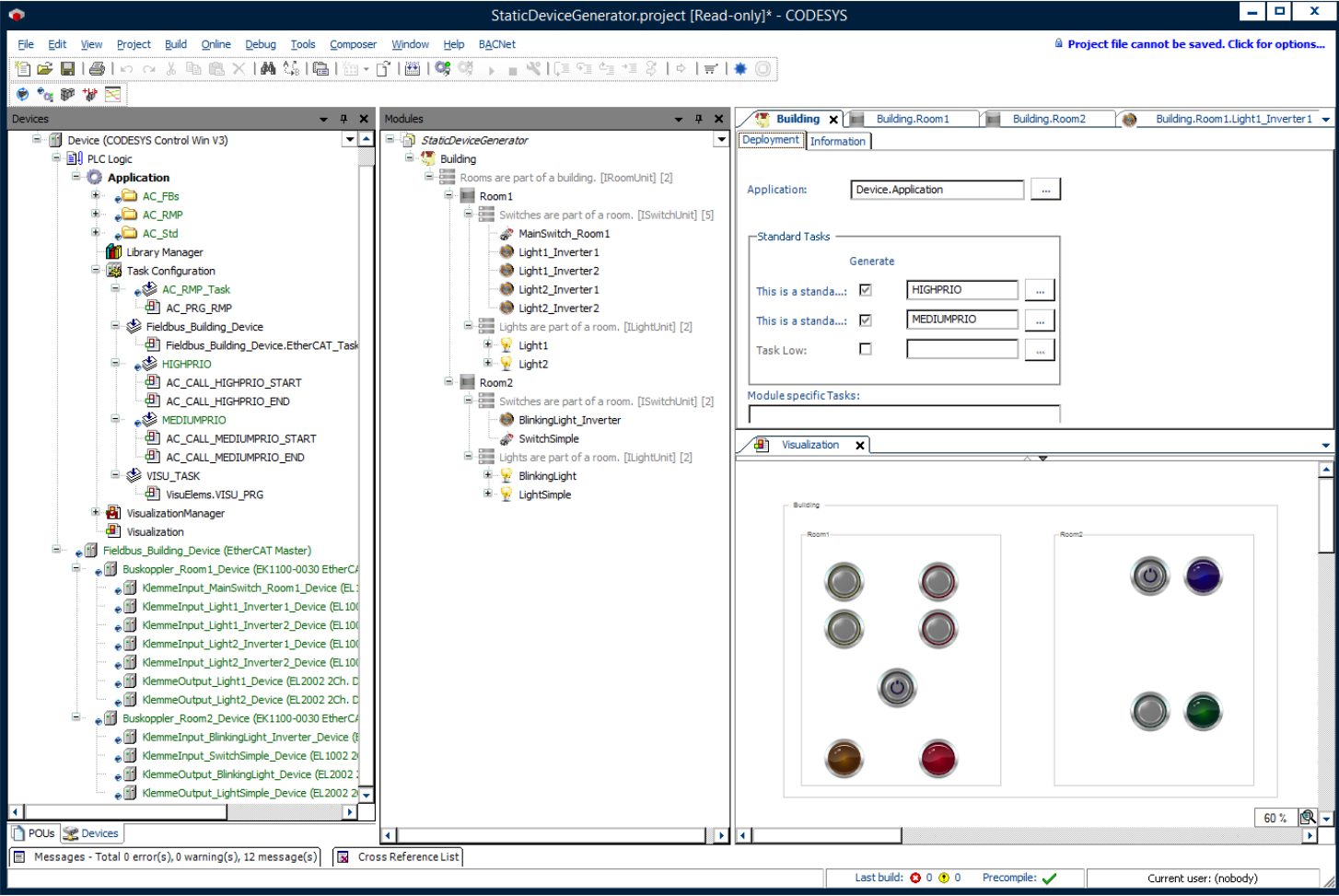

Une fois le générateur de périphériques activé, le code de l'application peut être généré, incluant tous les périphériques nécessaires. Les périphériques souhaités sont sélectionnés et spécifiés dans le std.Devices section. Vous pouvez également mapper les E/S dans leurs sous-sections.

Grâce au mappage statique des périphériques, la configuration du système de bus de terrain est enregistrée de manière unique dans les modules et leur arborescence. De plus, les E/S des modules peuvent être mappées aux entrées et sorties de chaque périphérique (matériel) et ainsi être automatiquement reliées par le CODESYS Application Composer.

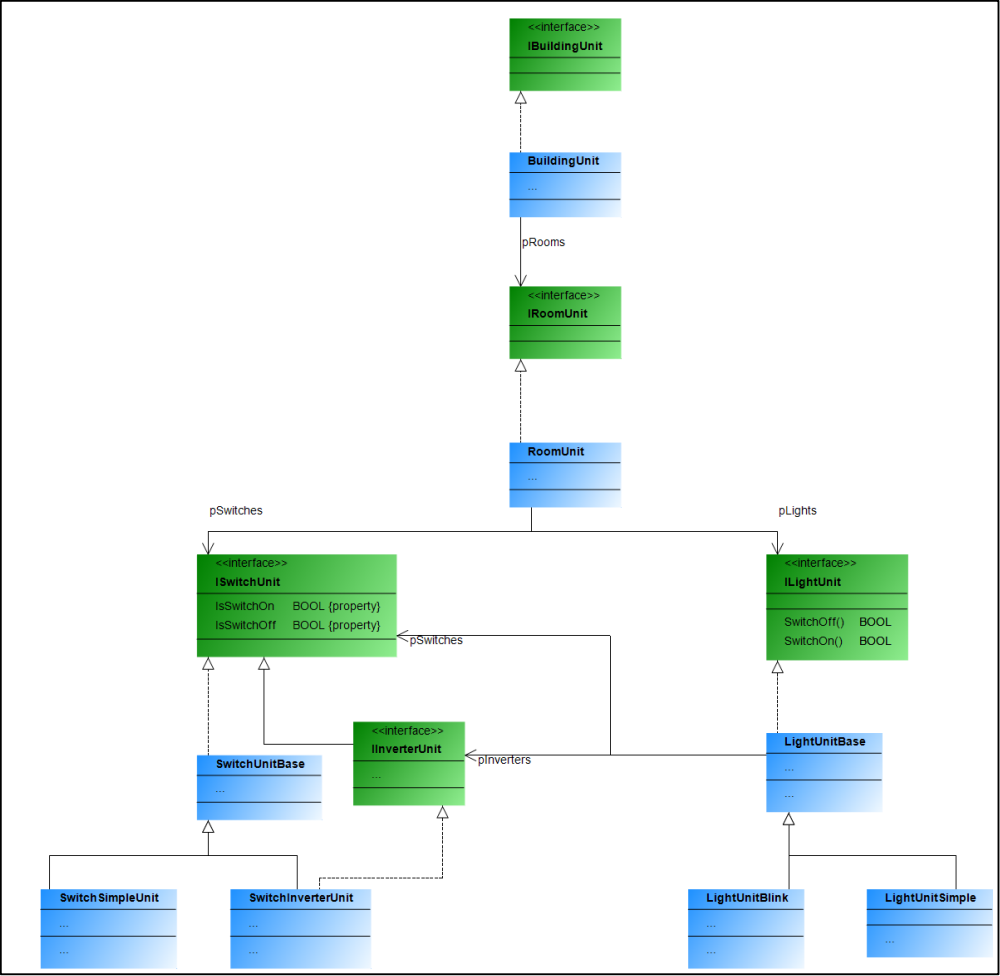

Cela donne les blocs fonctionnels et interfaces suivants :
