EtherCAT – PROFIBUS Terminal Maître EL6731
CODESYS prend en charge le dispositif EL6731 de Beckhoff, ce dispositif établit une passerelle à partir de EtherCAT à un PROFIBUS Maître. Vous insérez la passerelle sous le EtherCAT Coupleur EK1100. Vous pouvez ensuite le configurer comme un coupleur classique. EtherCAT Esclave.
Lorsque vous insérez la passerelle, un PROFIBUS Le nœud Maître (EL6731-PB Maître) est inséré automatiquement. Ceci PROFIBUS Le Maître agit comme un standard PROFIBUS Maître.

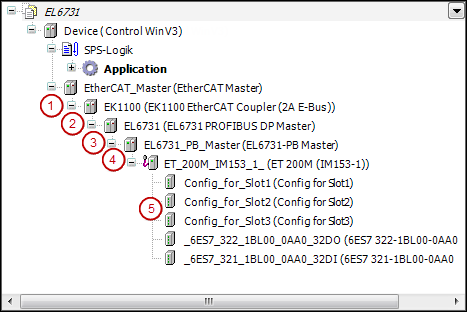

 | (1) EtherCAT coupleur (2) Passerelle EtherCAT PROFIBUS Maître (3) PROFIBUS Maître (4) PROFIBUS Esclave (5) PROFIBUS Module |
En dessous de la PROFIBUS Maître, insérez le PROFIBUS Esclaves et modules installés dans le référentiel de périphériques via l'importation GSD. Dans les boîtes de dialogue de l'éditeur, vous pouvez définir les valeurs typiques. PROFIBUS paramètres et canaux d'E/S.
Astuce
En cliquant Rechercher des appareils, qui est fourni pour le périphérique EL6731_PB, vous pouvez ajouter automatiquement PROFIBUS Appareils situés en dessous PROFIBUS Maître dans l'arborescence des périphériques.
