EtherCAT – PROFINET EL6631_0010 Terminal de périphérique

CODESYS prend en charge le dispositif EL6631_0010 de Beckhoff, ce dispositif établit une passerelle à partir de EtherCAT à un PROFINET Appareil. Vous insérez la passerelle sous le EtherCAT Coupleur EK1100. Vous pouvez ensuite le configurer comme un coupleur classique. EtherCAT Esclave.

Lorsque vous insérez la passerelle, un PROFINET Le nœud de périphérique est inséré automatiquement. Ceci PROFINET L'appareil agit comme un standard PROFINET Appareil.

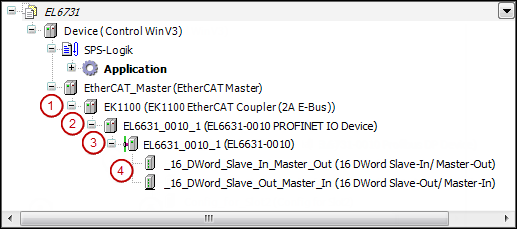

(1) EtherCAT coupleur (2) Passerelle EtherCAT PROFINET Appareil (3) PROFINET Appareil (4) PROFINET Module

Vous insérez le PROFINET Module ci-dessous le PROFINET Appareil. Dans les boîtes de dialogue de l'éditeur, vous pouvez définir le paramètre typique PROFINET paramètres et canaux d'E/S.
