EtherCAT – PROFIBUS Esclave esclave EL6731_0010

CODESYS prend en charge le dispositif EL6731_0010 de Beckhoff, ce dispositif établit une passerelle à partir de EtherCAT à un PROFIBUS Esclave. Vous insérez la passerelle sous le EtherCAT Coupleur EK1100. Vous pouvez ensuite le configurer comme un coupleur classique. EtherCAT Esclave.

Lorsque vous insérez la passerelle, un PROFIBUS Le nœud Esclave est inséré automatiquement. Ceci PROFIBUS Esclave agit comme un standard PROFIBUS Esclave.

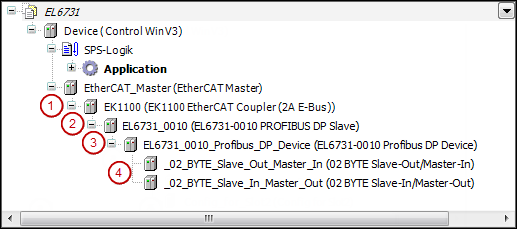

(1) EtherCAT coupleur (2) Passerelle EtherCAT PROFIBUS Esclave (3) PROFIBUS Esclave (4) PROFIBUS Module

Vous insérez le PROFIBUS modules sous le PROFIBUS Esclave. Dans les boîtes de dialogue de l'éditeur, vous pouvez définir le paramètre typique PROFIBUS paramètres et canaux d'E/S.
