EtherCAT – PROFINET Terminal du contrôleur EL6631
CODESYS prend en charge le dispositif EL6631 de Beckhoff, ce dispositif établit une passerelle à partir de EtherCAT à un PROFINET Contrôleur. Vous insérez la passerelle sous le EtherCAT Coupleur EK1100. Vous pouvez ensuite le configurer comme un coupleur classique. EtherCAT Esclave.
Lorsque vous insérez la passerelle, un PROFINET Le nœud du contrôleur est inséré automatiquement. Ceci PROFINET Le contrôleur agit comme une norme PROFINET Contrôleur.

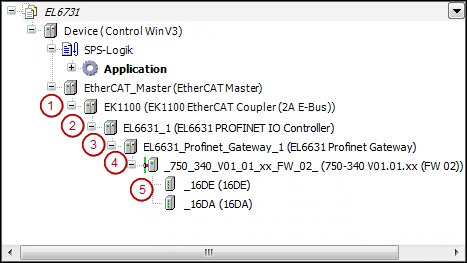

 | (1) EtherCAT coupleur (2) Passerelle EtherCAT PROFINET Maître (3) PROFINET Maître (4) PROFINET Esclave (5) PROFINET Module |
En dessous de la PROFINET Contrôleur, insérez le PROFINET Les périphériques et modules que vous avez installés dans le référentiel de périphériques via une importation GSDML. Dans les boîtes de dialogue de l'éditeur, vous pouvez définir les paramètres par défaut. PROFINET paramètres et canaux d'E/S.
Astuce
En cliquant Rechercher des appareils, qui est fourni pour le périphérique EL6631, vous pouvez ajouter automatiquement PROFINET Appareils situés en dessous PROFINET Contrôleur dans l'arborescence des périphériques.
