Application sur l'automate

Chargement de l'application dans l'automate

Condition : L'application a été compilée sans erreur.

Pour plus d'informations, voir : Vérification du programme d'application pour les erreurs

  1. Choisissez la commande En ligne → Se connecter.

    Une boîte de dialogue apparaît demandant si l'application doit être chargée sur le contrôleur.

  2. cliquer sur Oui.

    L'application est chargée sur le contrôleur. Les entrées pour le contrôleur et l'application dans la fenêtre équipement sont surlignés en vert. derrière l'objet Application des stands Stop. L'état actuel du contrôleur apparaît dans la barre des tâches : _cds_icon_stop_in_status_bar.png.

Démarrer l'application

Si vous avez suivi complètement le didacticiel jusqu'à présent, vous pouvez maintenant démarrer l'application Application sur l'automate Appareil (CODESYS Control Win) utiliser.

  • Faites un clic droit dans la fenêtre équipement sur l'objet Application et sélectionnez la commande dans le menu contextuel Démarrer en dehors.

    Le programme est en cours d'exécution. Les entrées pour le contrôleur et l'application dans la fenêtre équipement sont surlignés en vert. derrière l'objet Application des stands run. L'état actuel du contrôleur apparaît dans la barre des tâches : _cds_icon_run_in_status_bar.png.

Surveillance et écriture unique de valeurs variables lors de l'exécution

Dans ce qui suit, vous examinerez la "surveillance" des valeurs de variables dans les différents blocs de programme et suspendez CODESYS une fois une valeur de variable spécifique sur le contrôleur.

Vous pouvez voir les valeurs réelles des variables d'application dans les vues en ligne des éditeurs de blocs ou dans les listes de surveillance. Dans l'exemple ici, nous nous limitons à la surveillance dans l'éditeur de blocs.

Condition : l'application est en cours d'exécution sur le contrôleur.

  1. Ouvrez les objets en double-cliquant PLC_PRG, Signals, Simulation et Glob_Var les vues en ligne des éditeurs dans l'arborescence des appareils.

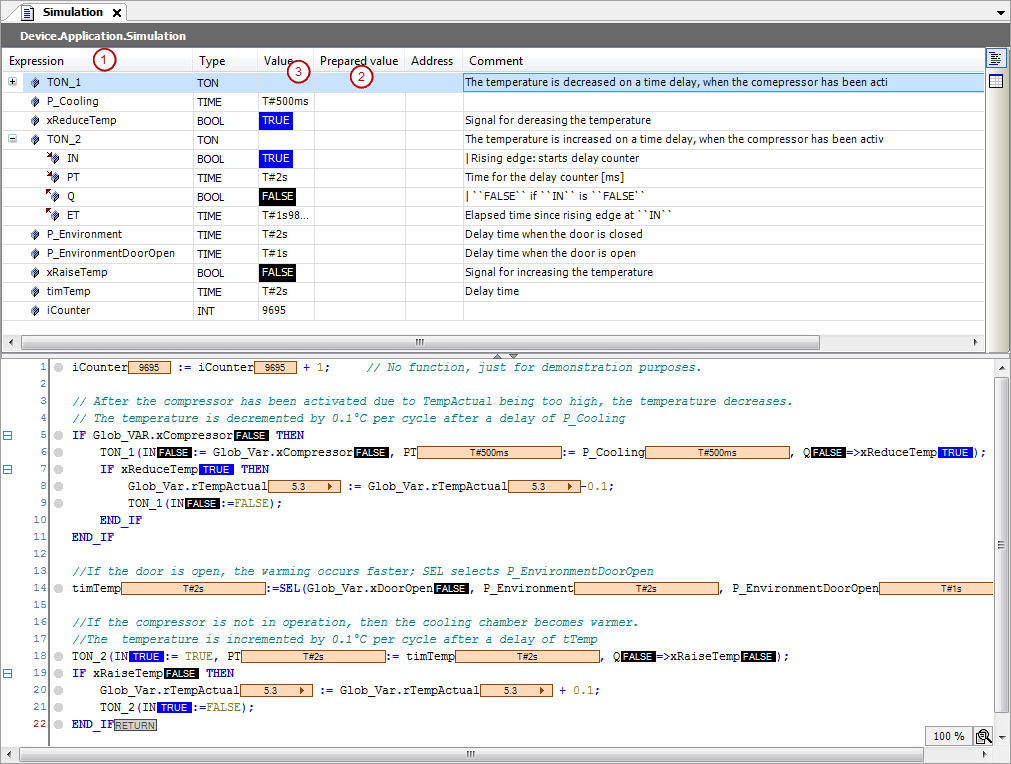

    Dans la partie déclaration de chaque vue apparaît dans le tableau des expressions dans la colonne valeur (3) la valeur réelle de la variable (1) sur le régulateur (voir figure).

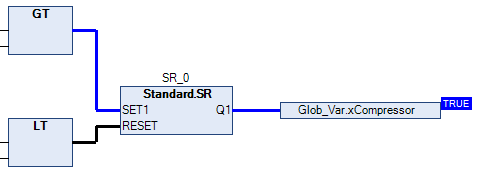

    Le suivi dans la partie implémentation dépend du langage d'implémentation : Dans le cas de variables non booléennes, la valeur est toujours dans un champ rectangulaire à droite de l'identifiant. Dans l'éditeur ST, cela s'applique également aux variables booléennes. Nous appelons cet affichage "surveillance en ligne". Dans les éditeurs graphiques, la valeur d'une variable booléenne est indiquée par la couleur de la ligne de liaison des sorties : noir pour FALSE, bleu pour TRUE:

  2. Envisagez de modifier les valeurs des variables dans les différents blocs de construction. Par exemple, voir le GVL Glob_Var, comment le traitement du programme de simulation modifie les valeurs de rTempActual et xCompressor changer.

Réglage unique des valeurs de balise sur le contrôleur :

  1. Mettre l'accent sur la vue en ligne de GVL Glob_Var.

  2. Pour spécifier une nouvelle valeur cible, double-cliquez sur l'impression rTempSet dans la colonne Valeur préparée (2).

    Un champ de saisie s'ouvre.

  3. Portez la valeur 9 et quittez le champ de saisie.

  4. Pour indiquer que la porte est ouverte, cliquez sur Expression xDoorOpen 1x sur le terrain Valeur préparée. La valeur TRUE est saisi. Cliquez 3 fois de plus pour voir que vous avez la valeur préparée FALSE, puis retour à vide, puis retour à TRUE peut basculer.

  5. À la valeur préparée TRUE pour écrire une fois dans la variable, appuyez sur ctrl + F7.

    Les deux valeurs sont chacune dans la colonne valeur (3) transféré. La variable xDoorOpen maintenant ne change plus sa valeur et la température cible est maintenant de 9 degrés. La variable timTemp modifications de la valeur 1s, puisque la porte du réfrigérateur est maintenant "ouverte" et que le chauffage est terminé Simulation plus vite qu'avant (2s) devrait avoir lieu.

Définition de points d'arrêt et pas à pas lors de l'exécution

"Débogage": Vous souhaitez vérifier les valeurs des variables à certains points de code pour le dépannage. Pour cela, vous pouvez définir des points d'arrêt pour le traitement et lancer l'exécution pas à pas des instructions.

Condition préalable : l'application est chargée sur le contrôleur et en cours d'exécution.

  1. Ouvrir en double-cliquant Simulation le programme dans l'éditeur.

  2. Placer le curseur dans la ligne de code iCounter := iCoutner + 1; et appuyez sur F9

    Le symbole apparaît devant la ligne de code _cds_icon_breakpoint_activated.png. Il indique qu'un point d'arrêt est défini sur cette ligne. L'icône devient immédiatement _cds_icon_breakpoint_halt.png. La flèche jaune pointe toujours vers la prochaine instruction à traiter. Apparaît dans la barre des tâches _cds_icon_halt_on_bp_iin_status_bar.png à la place de _cds_icon_run_in_status_bar.png.

  3. Regardez la valeur de la variable iCounter dans la surveillance en ligne ou dans la partie déclaration du programme Simulation.

    La valeur de la variable ne change plus. Le traitement a été arrêté au point d'arrêt.

  4. presse F5, qui recommence le traitement.

    Le programme s'arrête à nouveau au point d'arrêt après 1 cycle. iCounter a été incrémenté de 1.

  5. presse F8pour exécuter l'étape de traitement suivante.

    RETOURNER au bout de la ligne iCounter := iCounter + 1; Les instructions sont surlignées en jaune.

  6. Appuyez à nouveau F8pour exécuter l'étape de traitement suivante.

    Le traitement passe à l'éditeur de PLC_PRG. En appuyant à plusieurs reprises F8 montre comment exécuter le programme étape par étape. L'instruction à exécuter est à nouveau marquée d'une flèche jaune.

  7. Pour désactiver le point d'arrêt et revenir au traitement normal, placez à nouveau le curseur sur la ligne de code et appuyez sur F9. Puis appuyez F5pour remettre l'application en mode _cds_icon_run_in_status_bar.png apporter à.

Exécution d'un seul cycle à l'exécution

Condition préalable : l'application est chargée sur le contrôleur et en cours d'exécution.

  1. Comme pour l'étape ci-dessus, observez à nouveau la ligne iCounter := iCounter + 1; au programme Simulation.

  2. presse ctrl + F5 ou choisissez la commande Débogage → Cycle uniqueexécuter un seul cycle.

    Le traitement s'exécute sur 1 cycle et s'arrête à nouveau au point d'arrêt. iCounter a été incrémenté de 1.

  3. Appuyez plusieurs fois ctrl + F5pour voir des cycles simples. Puis appuyez à nouveau F5.

    Le programme s'exécute à nouveau sans arrêt et sans valeurs forcées. La variable temp a de nouveau de la valeur 1s. réapparaît dans la barre d'état _cds_icon_run_in_status_bar.png.
