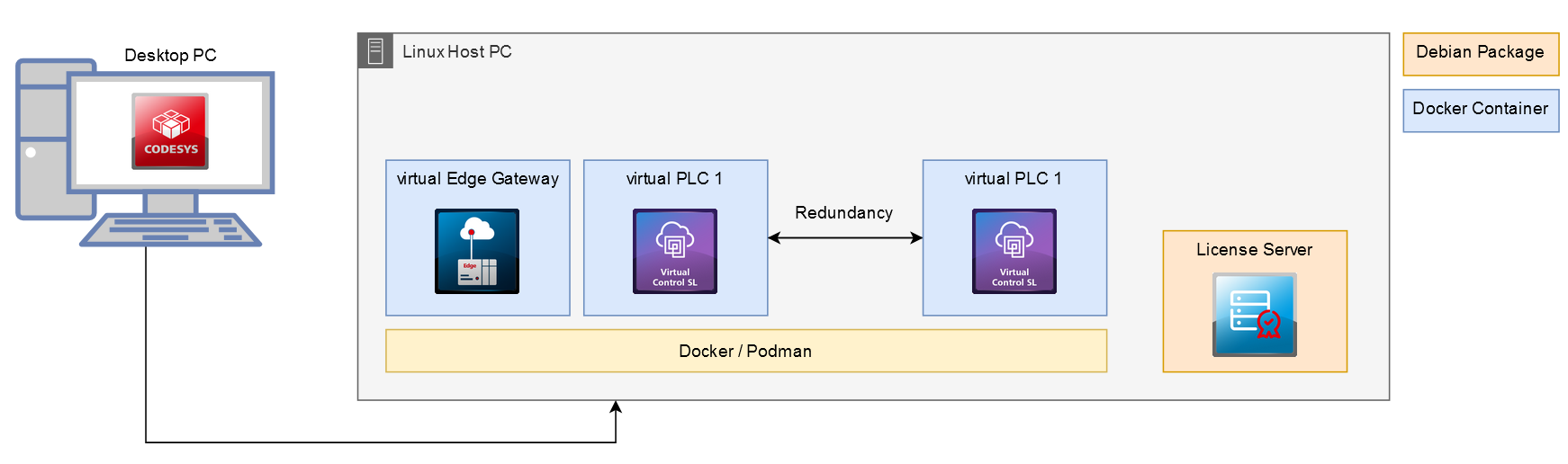

Scénario : « Redondance virtuelle » : vPLC + vPLC + serveur de licences + passerelle Edge sur un seul système
Exigences
Scénario
Installation réussie du Scénario « terrain de jeu virtuel » : vPLC + serveur de licences + passerelle Edge scénario avec au moins deux vPLC.
Configuration du réseau de conteneurs :
Pour garantir la fonctionnalité de la redondance, les contrôleurs utilisés doivent disposer d'adresses IP statiques. Si une adresse IP change, la connexion à l'appareil ne peut pas être rétablie automatiquement.
Les réseaux doivent être configurés directement via le moteur de conteneur utilisé. Pour cela, connectez-vous à votre ordinateur hôte Linux via SSH.
Dans le terminal, entrez la commande suivante (l'adresse IP, le sous-réseau et le nom du réseau peuvent être librement sélectionnés).
docker network create --subnet=192.168.5.0/24 mynetwork
Configuration des instances
Vous devez maintenant spécifier une adresse IP distincte pour les instances vPLC et attribuer le réseau.
Commandes génériques |
| Adresse IP statique de l'instance. La commande générique |
Réseau |
| Réseau de conteneurs pour les instances configurées |
Commandes génériques : |
| Adresse IP statique de l'instance. La commande générique |
Réseau: |
| Réseau de conteneurs pour les instances configurées |
La passerelle Edge virtuelle doit ensuite également être ajoutée au réseau.
Réseau |
| Réseau de conteneurs pour les instances configurées |
Démarrage des instances virtuelles
Dans le vPLC section, cliquez sur le Tout démarrer bouton. Le statut des instances virtuelles configurées passe à Running.
Pour la fonction de redondance, suivez les instructions Mise en route – Configuration du système de redondance

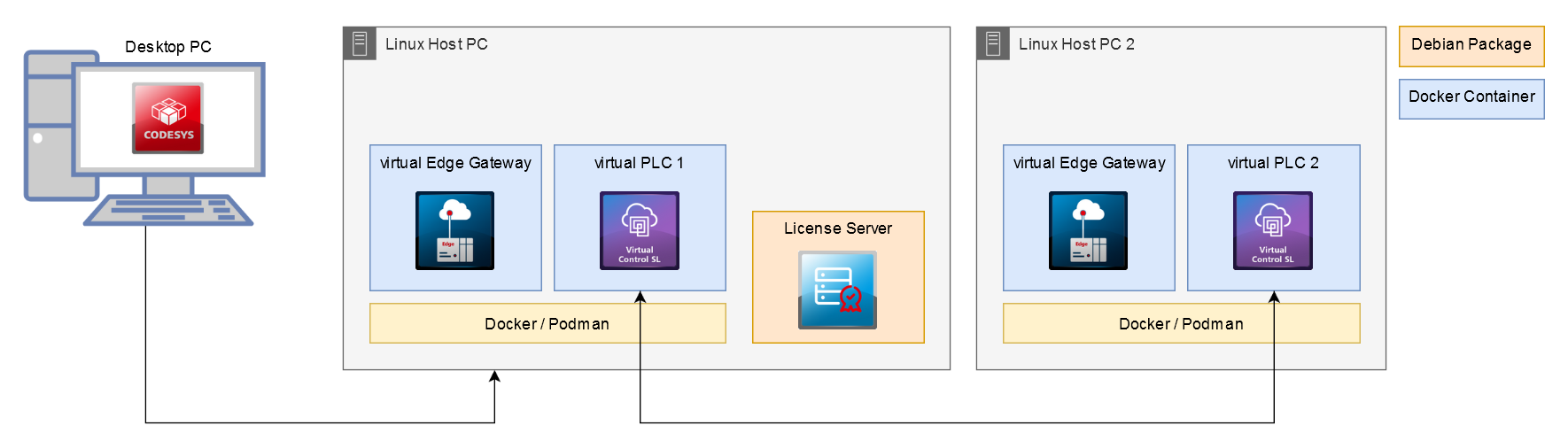

Scénario : « Redondance virtuelle » : vPLC + vPLC + serveur de licences + passerelle Edge sur deux systèmes
Exigences
Scénario
Configuration réussie du Scénario : « Redondance virtuelle » : vPLC + vPLC + serveur de licences + passerelle Edge sur un seul système scénario.
Matériel
Les appareils suivants sont également requis :
Hôte pour vPLC supplémentaires, nommé Linux Host PC 2 dans le schéma. Configuration requise pour cet hôte.
Le système d'exploitation Linux et Docker doivent être installés et SSH configuré.
Réseau capable de communiquer en temps réel avec le PC hôte Linux pour garantir une transmission déterministe de paquets de données sensibles au temps.
Configuration supplémentaire des instances sur les deux systèmes. Pour plus d'informations, voir : Configuration des instances
Les éléments suivants doivent être configurés pour les deux instances sur les hôtes respectifs.
Ports |
| Il s'agit du port par défaut pour la communication redondante. Vous pouvez également modifier ce port dans l'interface de configuration de la redondance du projet. Notez toutefois que cette modification doit également être effectuée dans la configuration des instances correspondantes. |
Démarrage des instances virtuelles
Dans le vPLC section, cliquez sur le Tout démarrer bouton. Le statut des instances virtuelles configurées passe à Running.
Pour la fonction de redondance, suivez les instructions Mise en route – Configuration du système de redondance
