Scénario « The Safe House » : vPLC + vSafe + ProfiSafe + Time Provider + Serveur de licences

Note

La documentation des sections suivantes est fournie à titre informatif uniquement. Pour toute information relative aux restrictions, à la sécurité ou à la certification, consultez la documentation de sécurité du fabricant de l'appareil que vous programmez.

Exigences

Scénarios :
La condition préalable à ce scénario est la configuration réussie de Scénario « virtuel avec bus de terrain » : vPLC + serveur de licences + passerelle Edge + bus de terrain.
Matériel
Les appareils suivants sont également requis :
- PC de bureau avec CODESYS Development System installé
- PC hôte Linux avec passerelle Edge virtuelle, PLC virtuel 1 et serveur de licences installés
Les appareils supplémentaires suivants sont également nécessaires :

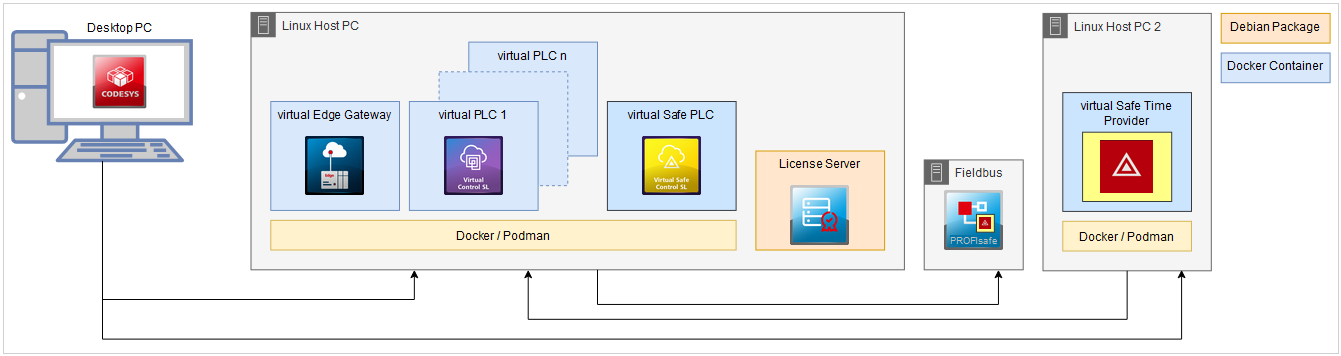

- Hôte du fournisseur de temps (nommé « Linux Host PC 2 » sur le schéma). Configuration requise : système d’exploitation Linux et Docker doivent être installés et SSH configuré.
- Réseau capable de fonctionner en temps réel vers le PC hôte Linux pour garantir la transmission déterministe des paquets de données.
- Systèmes Linux capables de fonctionner en temps réel, en particulier « Linux Host PC » et « Linux Host PC 2 » : L'envoi des horodatages du fournisseur de temps est tout aussi crucial en temps réel que le traitement de l'application sur le contrôleur sécurisé.
  Avis
  Le non-respect de la capacité temps réel entraîne des problèmes de disponibilité de l'application de sécurité (« Safety Exceptions »). Pour configurer les systèmes Linux concernés, suivez les étapes décrites dans Optimisation des performances.
Produits complémentaires
CODESYS Virtual Safe Control SL doit être installé sur l'ordinateur de bureau.

PC hôte Linux 2

Sur le Linux Host PC 2, configurez le fournisseur de temps.

Le fournisseur de temps envoie l'heure actuelle à une destination configurée et peut être utilisé pour fournir la deuxième heure requise par le Virtual Safe Control SL.

Exécutez la commande Outils → Deploy Control SL et établissez une connexion au Linux Host PC 2 (Communiquer onglet).
Pour plus d'informations, voir : Établissement d'une connexion
Installez les dernières versions des images suivantes (Déploiement onglet) :
- CODESYS Fournisseur virtuel de temps de sécurité
Pour plus d'informations, voir : Installing an image
Cliquez sur Déploiement onglet.
Dans le Produit zone de liste, sélectionnez Fournisseur virtuel de temps de sécurité CODESYS SL.
Dans le Version zone de liste, sélectionnez la version la plus récente.
Cliquez sur Installer bouton.
L'image CODESYS Virtual Safe Time Provider SL apparaît dans Images installées section.
Créez les instances requises.
Sur le Linux Host PC 2, l'instance timeprovider est requise ; créez-la comme suit dans l'onglet Opération :
1. Dans le VPLC section, cliquez sur bouton.
  Le Ajouter une nouvelle instance une boîte de dialogue s'ouvre.
2. Spécifiez timeprovider comme nom.
3. Dans la zone de liste, sélectionnez le filtre Safety Timeprovider.
4. Sélectionnez la dernière version du CODESYS Virtual Safe Timeprovider SL image et cliquez OK.
  La nouvelle instance est répertoriée dans VPLC section.

Configurez les instances.

L'adresse IP cible et le port cible doivent être configurés pour l'instance timeprovider. Par défaut, la cible est vHost et le port est 60000.

Commandes génériques

-e TARGET_IP=[IP oder Hostname des Linux Host PC]

-e TARGET_PORT=60000

60000 est le port par défaut d'un Virtual Safe Control SL pour recevoir une source de temps externe provenant du temporisateur.

Démarrage automatique

Oui

Quand Oui est sélectionné, l'instance démarre automatiquement à chaque démarrage du système.

Les commandes génériques permettent de configurer d'autres aspects de l'instance Time Provider, notamment ceux liés à la journalisation ou à l'optimisation.

Commandes génériques	Valeur par défaut	Explication
`-e STAT_PRINT_TIME`	60	Intervalle de sortie (en secondes) des statistiques du fournisseur de temps
`-e PIN_CPU`	0	Cœur sur lequel le Time Provider sera exécuté
`-e DEBUG`	`FALSE`	Activer ou désactiver la sortie de débogage
`-e SYSLOG`	`FALSE`	Activer ou désactiver l'écriture de la sortie du journal dans Syslog
`-e PRIORITY`	55	`SCHED_FIFO` priorité de planification
`-e REDUNDANCY`	`FALSE/TRUE`	Activez ou désactivez la fonction de redondance du fournisseur de temps. (Nécessite un supplément CODESYS Safe Time Provider)
`-e CYCLETIME`	3	Intervalle pendant lequel le fournisseur de temps envoie les packages d'horodatage

Dans le VPLC section, cliquez sur timeprovider instance.
Les paramètres de l'instance timeprovider s'affichent sur le côté droit. Les champs TARGET_IP et TARGET_PORT sont déjà préremplis avec les valeurs vSafePLC1 et 60000 sous Genericcommands.
Changez le TARGET_IP au nom d'hôte ou à l'adresse IP du Linux Host PC 1.
Pour plus d'informations, voir : Détection de l'adresse réseau
Dans la zone de liste Démarrage automatique, sélectionnez la valeur Oui.
Cliquez sur le bouton Enregistrer pour enregistrer les modifications.

Pour plus d'informations, voir : Création et configuration d'une nouvelle instance

Démarrez l'instance timeprovider en la sélectionnant dans la section VPLCs, puis en cliquant sur le bouton Démarrer la sélection.
Dans le État colonne, le statut de toutes les instances passe à Courir.

PC hôte Linux

Sur le PC hôte Linux, configurez le CODESYS Virtual Safe Control for Linux SL.

Exécutez la commande Outils → Deploy Control SL et établissez une connexion au Linux Host PC 2 (Communiquer onglet).
Passez au opération onglet.
Installez les dernières versions des images suivantes (Déploiement onglet) :
- CODESYS Virtual Safe Control SL
Créez les instances requises.
L'instance vSafePLC est requise sur le Linux Host PC 1. Créez-la comme suit dans l'onglet Opération :
1. Dans le VPLC section, cliquez sur bouton.
  Le Ajouter une nouvelle instance une boîte de dialogue s'ouvre.
2. Spécifiez vSafePLC comme nom.
3. Dans le Filtre zone de liste, sélectionnez Système d'exécution de sécurité.
4. Sélectionnez ensuite la dernière version du CODESYS Virtual Safe Control for Linux SL image.
5. Pour terminer, cliquez sur OK.
  La nouvelle instance est répertoriée dans VPLC section.
Avec les instances que vous avez créées sur cet appareil dans le dernier scénario, les instances suivantes devraient désormais être disponibles dans VPLCs rubrique :
Instance
État
Produit
Passerelle
Arrêté
Passerelle
vPLC
Arrêté
Système d'exécution
contre SafePLC
Arrêté
Système d'exécution de sécurité
Vérifiez si l'entrée suivante est disponible dans Services rubrique :
Produit
État
Serveur de licences CODESYS pour Linux SL
Courir
Avant de procéder à la reconfiguration, cliquez sur le bouton Arrêter tout pour arrêter les instances.
L'état de toutes les instances passe à Arrêté.
Dans le VPLC section, cliquez sur vSafePLC instance.
Les paramètres de vSafePLC les instances sont affichées sur le côté droit.

Instance	État	Produit
Passerelle	Arrêté	Passerelle
vPLC	Arrêté	Système d'exécution
contre SafePLC	Arrêté	Système d'exécution de sécurité

Produit	État
Serveur de licences CODESYS pour Linux SL	Courir

Configurez le vSafePLC exemple comme suit :

Ports :	`60000:60000/udp`	Il s'agit du port par défaut d'un Virtual Safe Control SL pour recevoir une source de temps externe du Time Provider
Ipc :	`shareable`	Crée un espace de noms IPC pour ce conteneur, auquel d'autres conteneurs peuvent également accéder. Dans ce cas, l'instance vPLC doit rejoindre l'espace de noms afin que les deux puissent communiquer via l'IPC Linux (par exemple, la mémoire partagée).

Outre les paramètres d'instance, avec lesquels l'instance elle-même peut être configurée, il existe également des options de réglage pour le système d'exécution de l'instance de CODESYS Virtual Safe Control. La configuration standard du CODESYS Safe Control SL devrait initialement être utilisable pour la plupart des applications.

Vous pouvez ajuster les paramètres suivants en fonction de vos besoins :

Paramètre	Valeur par défaut	Explication
Priorité de l'application	35	Priorité du système d'exécution (pas la priorité Linux ou IEC) pour la tâche de l'application
CPU	0	Épinglez les tâches CMPSil3 au cœur spécifié
Priorité des tâches temporelles externes	9	Priorité du système d'exécution (pas la priorité Linux ou IEC) pour la tâche temporelle externe
Port	60000	Port UDP utilisé pour le fournisseur de temps externe

Dans le VPLC section, cliquez sur vPLC instance.
Les paramètres de l'instance vPLC s'affichent sur le côté droit.

Configurez le vPLC exemple comme suit :

IPC	`container:vSafePLC`	Accès à l'espace de noms IPC de l'instance vSafePLC pour la communication entre ces deux instances.
Dépendances	`vSafePLC`	Le vSafePLC doit d'abord être démarré car cela crée l'espace de noms IPC que cette instance souhaite rejoindre. Une dépendance garantira le bon ordre de départ.

Dans la section VPLCs, cliquez sur le bouton Démarrer tout pour démarrer toutes les instances.
Dans le État colonne, le statut de toutes les instances passe à Courir.
Vérifiez la configuration.
Pour vous assurer que les horodatages du Time Provider parviennent au vSafePLC comme souhaité et configuré, vous pouvez le vérifier dans le journal de l'instance.
1. Pour ce faire, sélectionnez vSafePLCs exemple dans le VPLC section.
2. Dans le Actions section en haut à droite, cliquez sur Afficher le journal bouton.
  Le Journal du système d'exécution fenêtre s'ouvre.
  Le message External Time Provider found existe dans le journal.

Tous les appareils nécessaires sont maintenant prêts. Les étapes suivantes pour créer un projet et intégrer ProfiSafe sont décrites dans Extension de sécurité CODESYS documentation.
