Scénario « virtuel avec bus de terrain » : vPLC + serveur de licences + passerelle Edge + bus de terrain
Exigences
Scénario

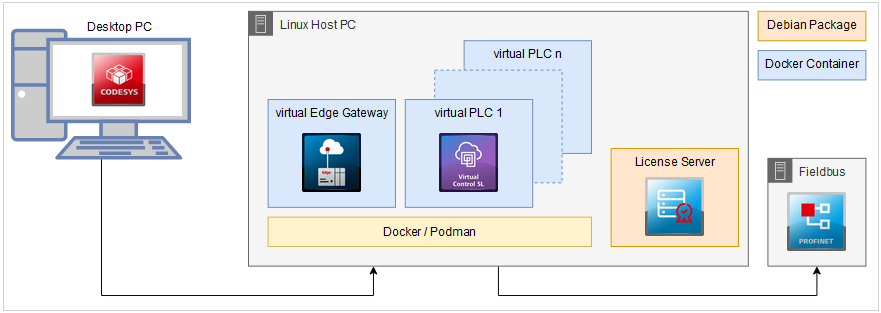

Configuration réussie du Scénario « terrain de jeu virtuel » : vPLC + serveur de licences + passerelle Edge
Matériel
L'appareil suivant est également requis :
Appareils Fieldbus (basés sur Ethernet), par exemple Profinet.
Configuration du bus de terrain
Un adaptateur Ethernet pour la connexion au bus de terrain est attribué à une instance API virtuelle comme suit :
Dans le VPLC section, sélectionnez l'instance vPLC souhaitée et cliquez sur Arrêter la sélection.
L'état de l'automate passe à « Arrêté ». Les paramètres correspondants sont affichés sous Réglages.
En dessous Nic, sélectionnez l'adaptateur réseau du PC hôte Linux utilisé pour la connexion au bus de terrain. Si nécessaire, attribuez une adresse IP et un masque réseau.
Cliquez Enregistrer pour confirmer la modification.
Les paramètres sont appliqués sur le PC hôte Linux.
Cliquez Commencer par sélectionner pour démarrer l'instance vPLC.
L'état de l'automate passe à « En marche ».
L'adaptateur réseau est désormais attribué exclusivement au vPLC configuré et n'est plus disponible sur le PC hôte Linux. Le bus de terrain peut désormais être configuré et utilisé comme d'habitude via CODESYS.
