Scénario « La maison sûre autochtone » : PLC + Coffre-fort + ProfiSafe + Fournisseur de temps
Note
Les informations contenues dans les pages suivantes sont fournies à titre indicatif uniquement. Pour connaître les restrictions et obtenir des informations sur la sécurité et la certification, veuillez consulter la documentation de sécurité du fabricant de l'appareil que vous programmez.
Exigences
Matériel
Les appareils suivants sont requis :
PC de bureau avec CODESYS Development System installé
PC hôte Linux avec architecture AMD ou ARM 64 bits
Les appareils supplémentaires suivants sont également requis :

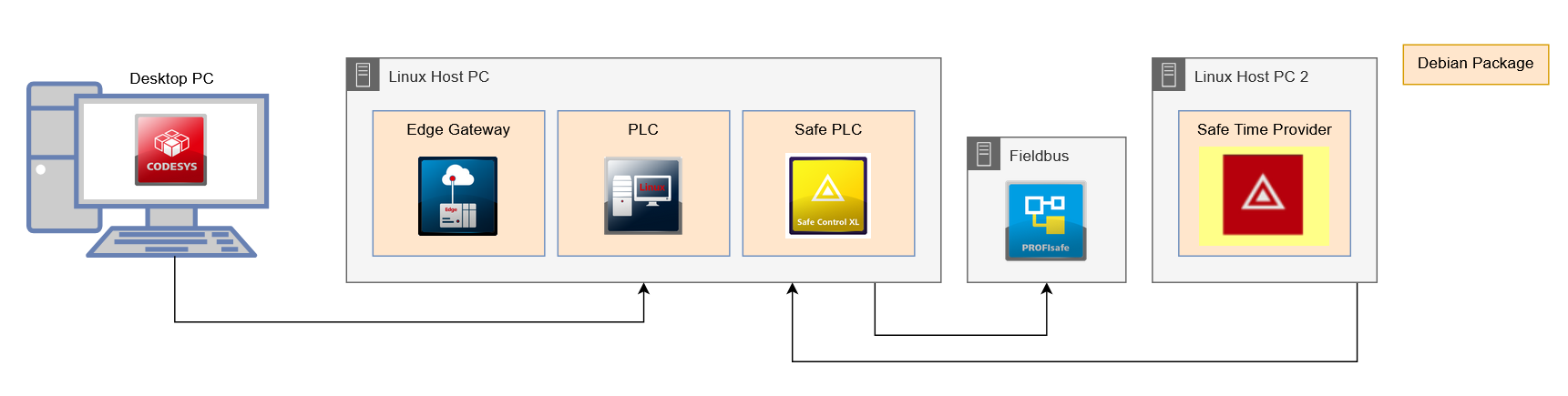

Hôte du fournisseur de temps sécurisé (nommé PC hôte Linux 2 sur le schéma). Configuration requise pour cet hôte : système d’exploitation Linux avec serveur SSH.
Réseau capable de fonctionner en temps réel avec le PC hôte Linux pour assurer une transmission déterministe des paquets de données.
Les modules complémentaires suivants doivent être installés sur l'ordinateur de bureau :
CODESYS Safe Control SL
CODESYS Control for Linux SL
CODESYS Edge Gateway for Linux SL
PC hôte Linux
Exécutez le Outils → Déployer Control SL commande et établir une connexion avec le PC hôte Linux (Communication languette).
Pour plus d'informations, consultez les documents suivants : Établissement d'une connexion
Installez les versions les plus récentes des produits suivants (Déploiement languette):
CODESYS Safe Control SL
CODESYS Control for Linux SL
CODESYS Edge Gateway for Linux
Pour plus d'informations, consultez les documents suivants : Installation des paquets
Configuration du CODESYS Safe Control SL
La configuration standard du CODESYS Safe Control Dans un premier temps, SL devrait être utilisable pour la plupart des applications.
Vous pouvez ajuster les paramètres suivants en fonction de vos besoins :
Paramètre
Valeur par défaut
Explication
Priorité de l'application
35
Priorité du système d'exécution (pas la priorité Linux ou IEC) pour la tâche de l'application
CPU
0
Épinglez les tâches CMPSil3 au cœur spécifié
Priorité des tâches temporelles externes
9
Priorité du système d'exécution (pas la priorité Linux ou IEC) pour la tâche temporelle externe
Port
60000
Port UDP utilisé pour le fournisseur de temps externe
Effectuez toutes les optimisations nécessaires des performances Ethernet.
Pour plus d'informations, consultez les rubriques suivantes : Performances Ethernet/Fieldbus
PC hôte Linux 2
Sur le PC hôte Linux 2, configurez le fournisseur de temps.
Le fournisseur de temps envoie l'heure actuelle à une cible configurée et peut être utilisé pour fournir la seconde heure requise par le CODESYS Safe Control SL.
Exécutez le Outils → Déployer Control SL commande et établir une connexion avec le PC hôte Linux 2 (Communication languette).
Pour plus d'informations, consultez les documents suivants : Établissement d'une connexion
Installez les versions les plus récentes des produits suivants (Déploiement languette):
CODESYS Safe Time Provider SL
Pour plus d'informations, consultez les documents suivants : Installing an image
Passer à la Opération onglet et sélectionnez le CODESYS Safe Time Provider SL sous Services.
Arrêtez le fournisseur de temps pour pouvoir le configurer.
Configurez le fournisseur de temps.
L'adresse IP cible et le port cible doivent être configurés. La cible est le PC hôte Linux.
Paramètre
Valeur
Explication
Adresse IP cible
[IP ou nom d'hôte du PC hôte Linux]
Port
60000
Le port 60000 est le port par défaut pour un CODESYS Safe Control SL pour recevoir une source de temps externe de la minuterie.
D'autres paramètres sont également configurables et peuvent être adaptés à vos besoins.
Paramètre
Valeur par défaut
Explication
Intervalle de sortie
60
Intervalle de sortie (en secondes) des statistiques du fournisseur de temps
CPU
0
Core où le fournisseur de temps doit être exécuté
Sortie de débogage
FALSEActiver ou désactiver la sortie de débogage
Activer la journalisation
FALSEActiver ou désactiver l'écriture de la sortie du journal dans Syslog
Priorité
55
SCHED_FIFOpriorité de planificationRedondance activée
FALSEActivez ou désactivez la fonction de redondance du fournisseur de temps. (Nécessite un supplément CODESYS Safe Time Provider)
Durée du cycle
3
Intervalle pendant lequel le fournisseur de temps envoie les packages d'horodatage
Cliquez sur Sauvegarder bouton pour accepter les modifications.
Démarrer le fournisseur de temps.
Tous les appareils nécessaires sont désormais prêts. Vous pouvez télécharger vos applications sur les contrôleurs. Les prochaines étapes pour la création d'un projet et l'intégration de PROFIsafe sont décrites dans le document. Extension de sécurité CODESYS documentation.
