Les fonctions
Reconfiguration – J1939
Avec la fonction "Reconfiguration", vous pouvez adapter dynamiquement une configuration J1939 au moment de l'exécution de l'application qui a été initialement téléchargée dans le contrôleur.
Avec le DED.Reconfigure bloc fonction disponible lorsque le diagnostic générique de l'appareil est activé (Paramètres API :), vous pouvez exécuter les actions suivantes lors de l'exécution.
Activation et désactivation d'appareils individuels
Activation et désactivation d'un brin de bus complet
Astuce
Pour plus d'informations sur la reconfiguration au niveau CANbus, voir le chapitre « Reconfiguration – CANbus ».

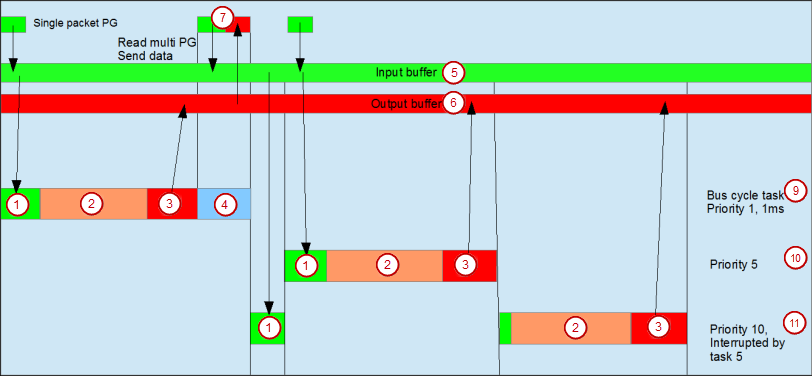

Tâche de cycle de bus
(1) Réception d'un colis unique PG
(2) Tâche IEC
(3) Écrire les sorties dans le tampon de sortie
(4) Réception de PG multipackages, envoi de PG
Pour plus d'informations, voir : configuration des tâches
Commande : Importer le fichier DBC
Une fonction: La commande importe un fichier DBC et insère les périphériques ECU décrits dans le fichier sous le gestionnaire J1939. Le contenu du fichier s'affiche alors dans le Sélection de contenu DBC boîte de dialogue, qui vous aide à sélectionner le contenu à importer.
Appeler: Menu contextuel d'un gestionnaire J1939 (objet périphérique) dans l'arborescence des périphériques
Exigence: Un fichier DBC existe.
Description de la communication sous forme de fichier DBC
DBC est un format de données propriétaire développé par Vector Informatik GmbH. Le format de données mappe les relations de communication J1939 afin qu'elles puissent être importées dans CODESYS.

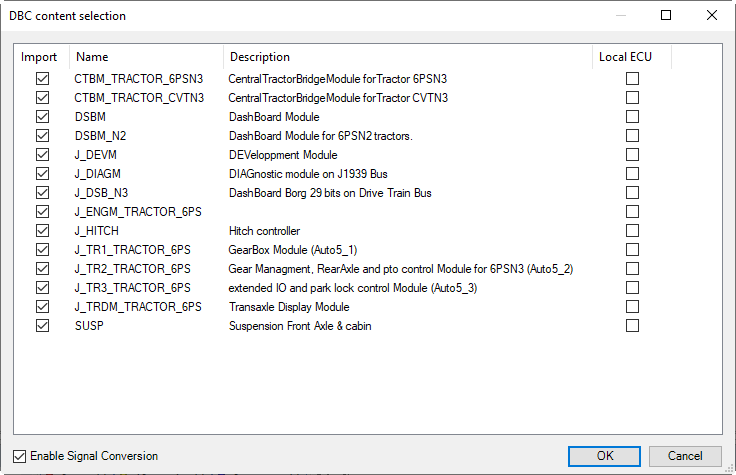

Boîte de dialogue : sélection de contenu DBC
Importer |
|
Nom | Nom de l'ECU (du fichier DBC) |
Description | Description de l'ECU (à partir du fichier DBC) |
ECU local |
|
Activer la conversion du signal |
|
OK | Insère les ECU sélectionnés sous le gestionnaire J1939. Remarque : Le nom de l'ECU dans l'arborescence des appareils correspond au nom dans le fichier DBC. Cependant, les ECU existants ne sont pas écrasés. Les ECU à importer sont fournis avec des noms uniques. |
