Boîte de dialogue : Éditeur de présentation des données

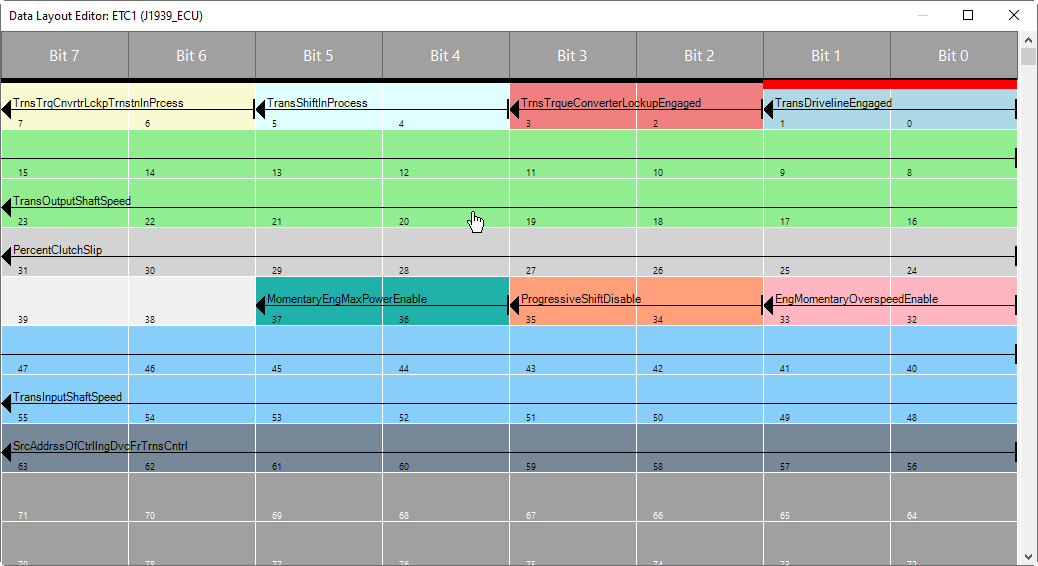

Représentation graphique de la disposition des données d'un groupe de paramètres
La position de la zone de données est affichée graphiquement dans une couleur différente pour chaque signal.
Les zones qui se chevauchent sont ombrées pour les rendre plus faciles à reconnaître.
La représentation graphique devrait vous aider à avoir un aperçu de la disposition des données.
Vous pouvez déplacer le début et la fin de la plage de données pour modifier la longueur du signal ou la position du signal dans le groupe de paramètres.
L'éditeur n'étant pas modal, vous pouvez modifier la configuration du signal (Onglet : J1939-ECU - Signaux TX) sans fermer l'éditeur.
Pour analyser et interpréter le contenu des données d'un message CAN, vous pouvez également ouvrir l'éditeur en lecture seule en mode en ligne.
Astuce
Laissez l'éditeur de présentation des données ouvert pendant que vous apportez des modifications à la configuration du signal. Les modifications sont immédiatement appliquées et affichées.
Flèche | Lorsque vous pointez le curseur sur la flèche, l'affichage du curseur change et vous pouvez déplacer la fin de la plage de données. |
Bar | Lorsque vous pointez le curseur sur la barre, l'affichage du curseur change et vous pouvez déplacer le début de la plage de données. |
