Diagnostic dans l'interface utilisateur
Arbre de périphériques
En mode en ligne, l'arborescence des périphériques permet de localiser précisément un diagnostic en attente.
Indicateur d'erreur (triangle rouge) : Erreur matérielle, telle qu'un périphérique incorrect/manquant ou une interruption de connexion.
Indicateur de diagnostic (point d'exclamation rouge) : Indique qu'une entrée de diagnostic est actuellement disponible pour cet appareil.
Indicateur d'erreur résolue (point d'exclamation gris) : Indique qu'une erreur précédemment en suspens a été corrigée.
Page d'état

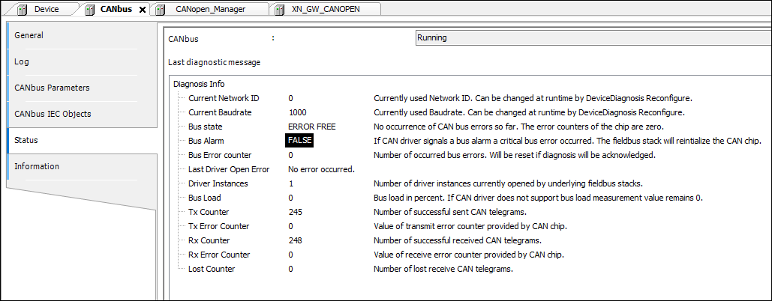

La page d'état du bus CAN affiche l'état du bus, les messages de diagnostic et l'état de divers paramètres. Sur cette page, vous pouvez vérifier si des messages ont été envoyés et reçus ou perdus. De plus, vous pouvez voir si le pilote a pu être ouvert (Instances de conducteur > 0, Dernière erreur d'ouverture du pilote).
Page du journal de bord

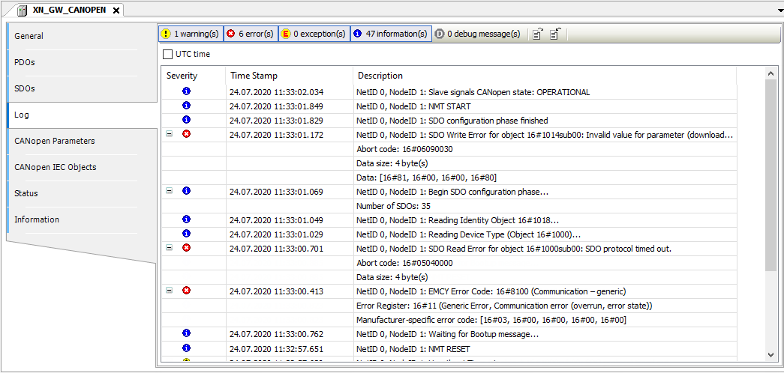

Une vue filtrée de Enregistreur PLC Cette vue s'affiche à la fois au niveau du contrôleur et au niveau du périphérique. Elle ne présente que les entrées créées par le périphérique concerné.
